модель 2012 года
- Модель TRV 700
- Код модели TBX 700 GT METALLIC GRAY [A2012BCT1PUSS]

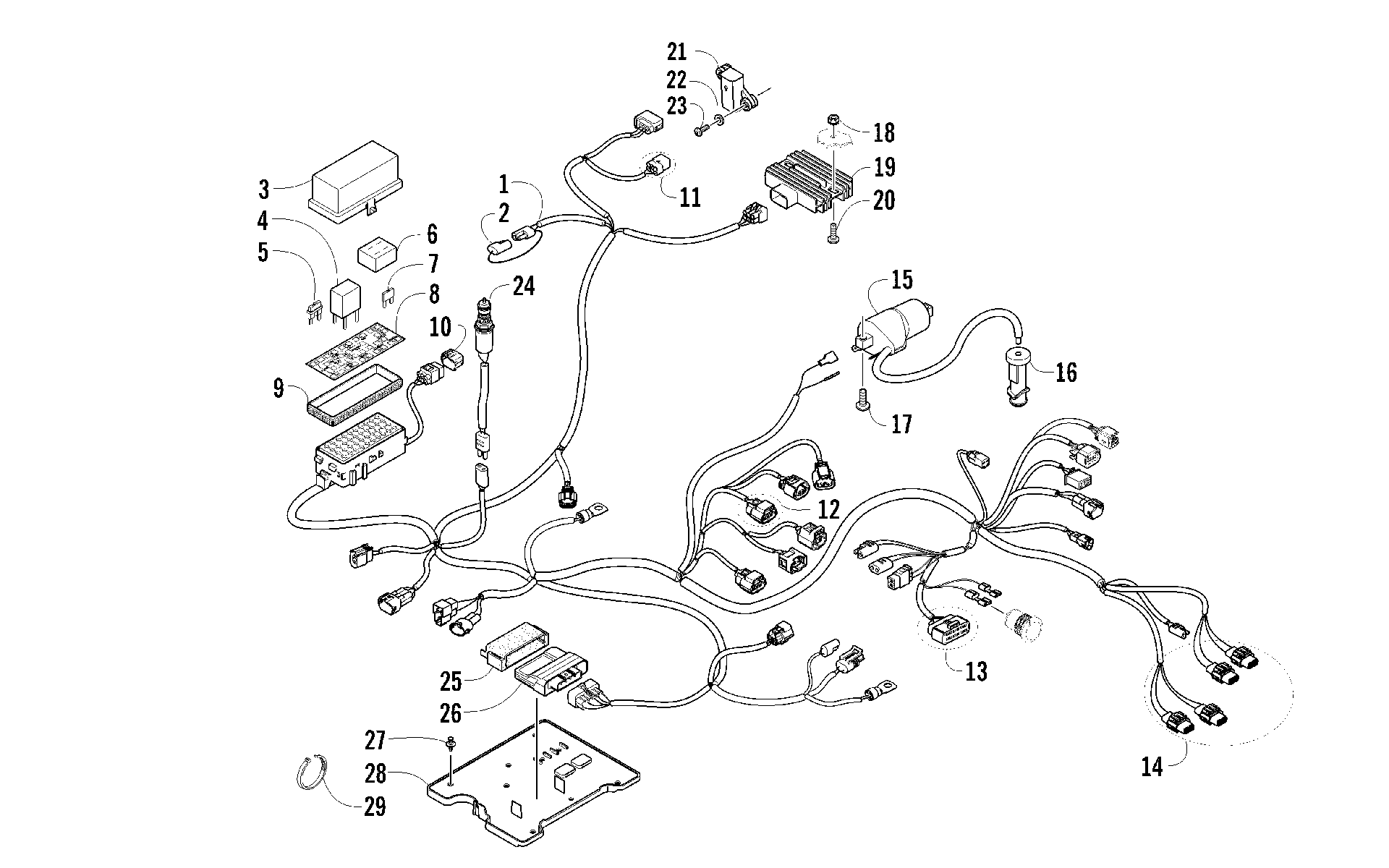

Схема жгута проводов ASSEMBLY [95098] для TBX 700 GT METALLIC GRAY [A2012BCT1PUSS]
Схема
Детали
![Жгут проводов ASSEMBLY [95098]](/upload/schemas/6336d2c7de66b2.69364708.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (011 700H1 TBX PS) (inc. 2-10) art. 0486-377
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (2010 FIS EPS) art. 2411-213
По запросу
9
Seal art. 0430-086
По запросу
10
COVER,DIAGNOSTIC CONNECTOR art. 0430-097
По запросу
11
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
12
REPAIR,KIT-ISC art. 0437-071
По запросу
13
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
14
KIT,HL CONNECTOR REPAIR (B BODY) art. 1436-290
По запросу
15
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 1 шт.
Подписаться
16
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
17
Болт Arctic Cat art. 8476-620
По запросу
18
Nut art. 0623-038
от 110 ₽
19
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
20
Screw, Machine art. 8476-625
от 160 ₽
21
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
22
Washer art. 0123-802
от 110 ₽
23
Screw, Self-Tapping art. 0623-785
По запросу
24
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
25
CUSHION,CASE-ECU art. 0430-076
По запросу
26
ECU,EFI-PROGRAMMED (012 700 i TRV/TBX) art. 0530-073
По запросу
27
Клипса Arctic Cat art. 0623-362
от 90 ₽
28
Площадка крепления электрики Arctic Cat art. 2406-643
от 2 920 ₽
29
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
29
Зажим Arctic Cat art. 0123-788
По запросу
