модель 2013 года
- Модель 450
- Код модели ATV 450 CR EFT RED [A2013IRK4CETR]

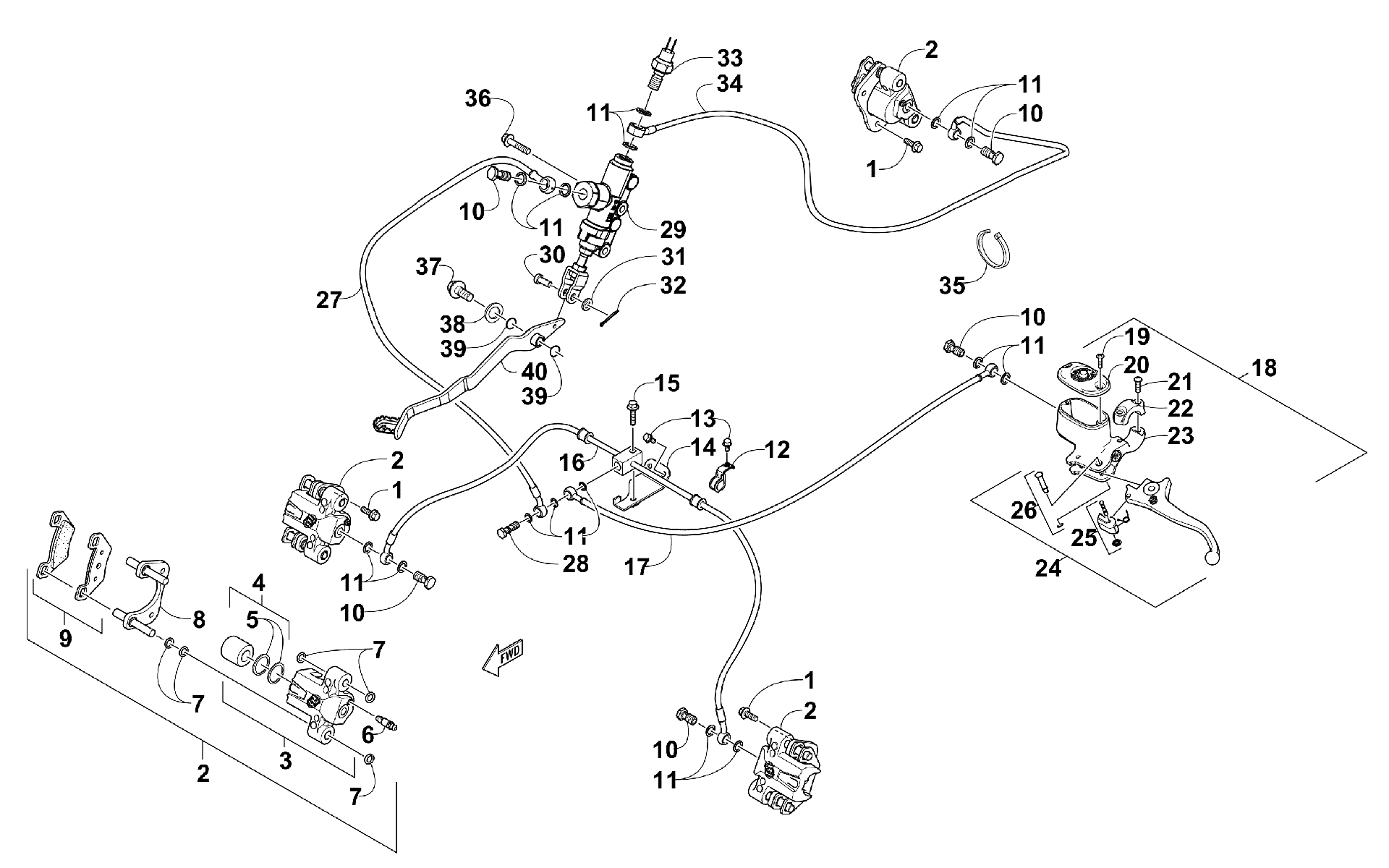

Схема Hydraulic тормоза ASSEMBLY [96049] для ATV 450 CR EFT RED [A2013IRK4CETR]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [96049]](/upload/schemas/6335a12aa11f61.92205432.gif)
Номер
Наименование детали
Цена
1
BOLT FLANGE 8*20 art. 3305-785
По запросу
2
Тормозной суппорт art. 3323-230
от 36 467 ₽
2
Тормозной суппорт Arctic Cat art. 3323-231
от 42 900 ₽
3
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
3
Housing, Caliper - Assembly (inc. 4-6) Front Left & Rear Right art. 1436-161
По запросу
4
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
5
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
6
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
7
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
8
Пластина суппорта Arctic Cat art. 0502-605
По запросу
9
Колодка art. 1436-420
от 2 530 ₽
10
OIL BOLT 10*22 **6110-M1 (RB 3307-067)(replaces 3303-257) art. 3307-067
По запросу
11
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
12
CLAMP FR BRK HOSE art. 3303-919
По запросу
13
BOLT FLANGE 6*12 art. 3304-553
По запросу
14
BRACKET,BRAKE HOSE JUNCTION art. 3313-523
По запросу
15
BOLT FLANGE 6*30 (G) art. 3305-789
По запросу
16
Шланг тормозной передний Arctic Cat art. 3313-750
По запросу
17
HOSE,BRAKE-MC/FOOT MC art. 3313-647
По запросу
18
CYLINDER,MASTER BRAKE-ASSEMBLY-BLK (inc. 19-26) art. 3313-316
По запросу
19
KIT, RESERVOIR COVER SCREWS art. 0502-566
По запросу
20
Крышка тормозной машинки Arctic Cat art. 0502-868
от 9 881 ₽
21
KIT, CLAMP SCREWS art. 0502-568
По запросу
22
CLAMP(BLACK) art. 0502-869
По запросу
23
KIT,REBUILD MASTER CYLINDER (HAYES BLK) art. 0502-704
По запросу
24
Тормозная машинка Arctic Cat art. 1502-904
от 5 980 ₽
25
KIT,PARK LEVER SUB-ASSY art. 1502-905
По запросу
26
KIT,SNAP RING art. 0502-580
По запросу
27
HOSE,BRAKE(JUNCTION-DIRM) art. 3313-682
По запросу
28
OIL BOLT 10*33 art. 3304-674
По запросу
29
M/C ASSY FOOT (EFT) art. 3306-370
По запросу
30
PIN,CLEVIS art. 3306-152
По запросу
31
WASHER 7*12 art. 3304-050
По запросу
32
PIN SPLIT 2.0*12 art. 3304-141
По запросу
33
SWITCH BRAKE PRESSURE DOUBLE BANJO art. 3313-680
По запросу
34
HOSE,BRAKE-SECONDARY art. 3313-681
По запросу
35
Зажим Arctic Cat art. 0123-788
По запросу
36
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
37
BOLT FLANGE 8*16 art. 3304-543
По запросу
38
WASHER PLAIN 8MM art. 3304-135
По запросу
39
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
40
LEVER,BRAKE-BLACK art. 3313-156
По запросу
