модель 2013 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2013TBT4DETG]

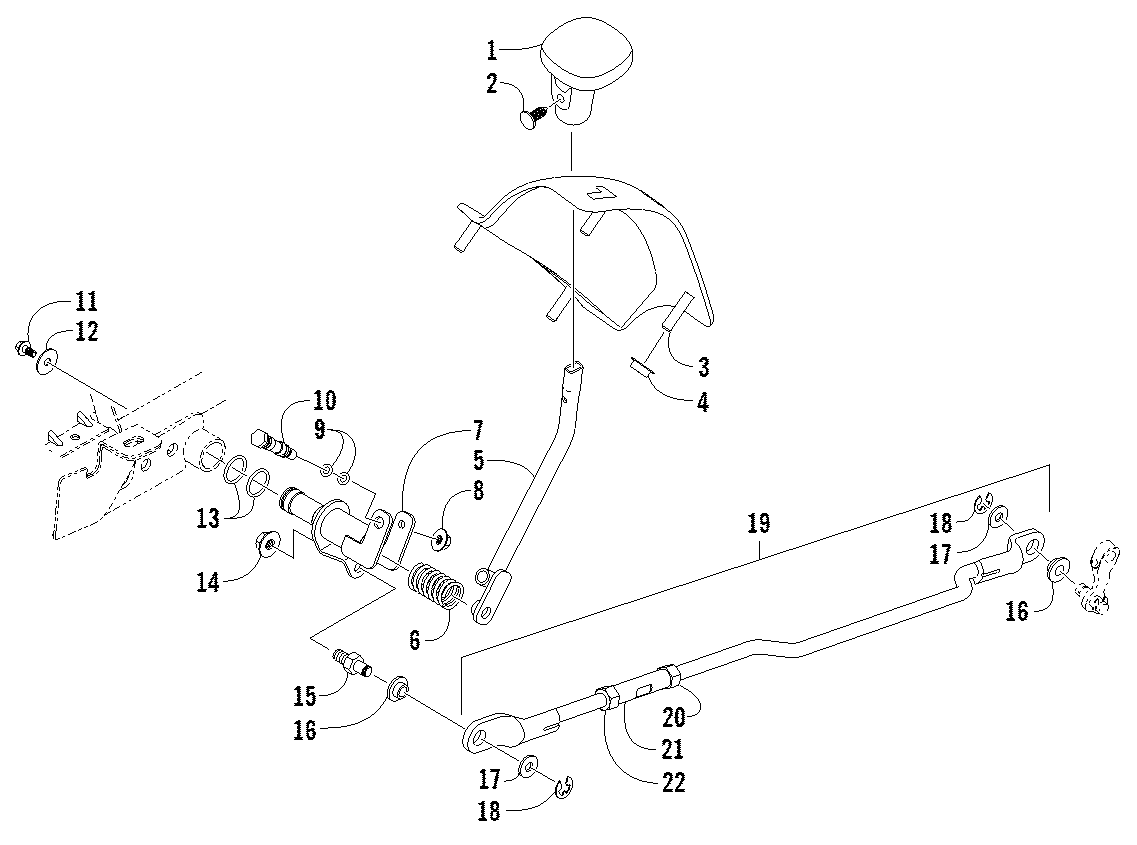

Схема Shift рычага ASSEMBLY [94173] для ATV 700 DIESEL EFT GREEN [A2013TBT4DETG]
Схема
Детали
![Shift рычаг ASSEMBLY [94173]](/upload/schemas/6335be14d283a7.99498692.gif)
Номер
Наименование детали
Цена
1
Накладка рычага переключения КПП Arctic Cat art. 0402-843
По запросу
2
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
3
Пластик - указатель режимов положения рычага КПП Arctic Cat art. 1402-576
По запросу
4
Гайка art. 0423-357
По запросу
5
Рычаг переключения КПП Arctic Cat art. 1502-977
от 2 820 ₽
6
SPRING,SHIFT,LEVER art. 0402-678
По запросу
7
Shaft, Shift art. 1502-012
По запросу
8
Гайка Arctic Cat art. 8424-602
от 110 ₽
9
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
10
AXLE,PIVOT,SHAFT art. 0402-675
от 1 230 ₽
11
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
12
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
13
O-RING,-016 (5/8X3/4X1/16) art. 0423-299
По запросу
14
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
15
PIN,SHIFT LINKAGE MOUNT art. 1402-621
от 250 ₽
16
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
17
Шайба Arctic Cat art. 0623-094
от 110 ₽
18
Стопор КПП Arctic Cat art. 0423-169
По запросу
19
LINKAGE,SHIFT-ASSEMBLY-DIESEL (inc. 20-22) art. 1502-226
По запросу
20
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
21
Coupler (Not Serviced Individually) art. -N/A-
По запросу
22
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
