модель 2013 года
- Модель 700
- Код модели ATV 700 DIESEL GREEN [A2013TBT4DUSG]

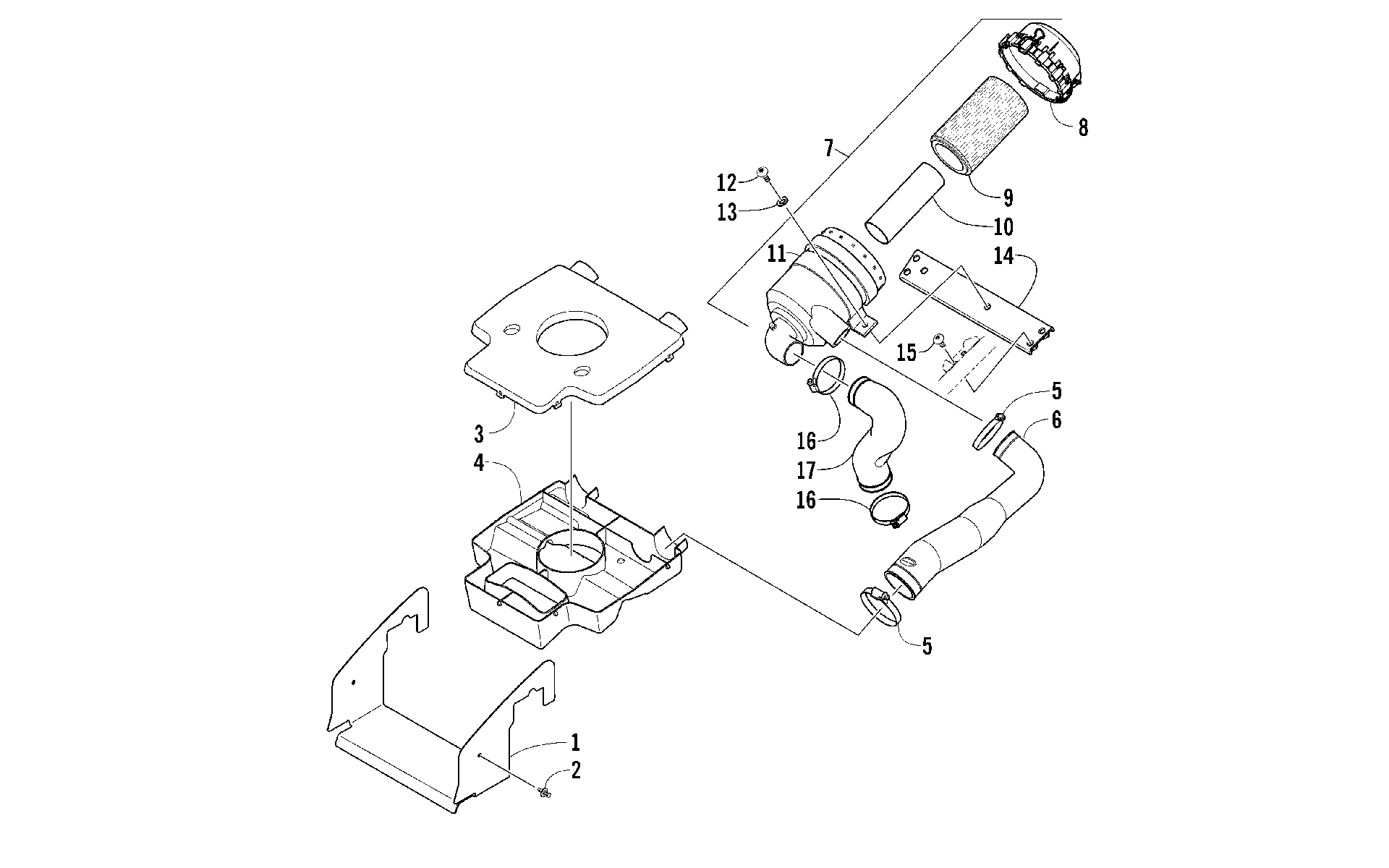

Схема воздушный впуск ASSEMBLY [97616] для ATV 700 DIESEL GREEN [A2013TBT4DUSG]
Схема
Детали
![Воздушный впуск ASSEMBLY [97616]](/upload/schemas/633591b6c85306.51644935.gif)
Номер
Наименование детали
Цена
1
SHROUD,SPLASH art. 2406-509
По запросу
2
Клипса Arctic Cat art. 0623-362
от 90 ₽
3
DIVERTER,AIR-IN art. 0413-091
от 3 200 ₽
4
DIVERTER,AIR INTAKE-BOTTOM art. 0413-093
от 3 500 ₽
Аналог
Корпус верхний впускного воздуховода Arctic Cat б.у
art. 0413-093_б.у
3 500 ₽
Требуется 1 шт.
5
CLAMP,HOSE-WORM DR-35-55/9mm art. 0423-832
По запросу
6
DUCT,AIR INTAKE-COUPLER art. 0470-618
По запросу
7
FILTER,AIR-EUROPICLON-ASSY (inc. 8-11) art. 0470-991
По запросу
8
AIR FILTER,EUROPICLON-CAP art. 1470-011
По запросу
9
Фильтр воздушный Arctic Cat art. 0470-619
от 6 279 ₽
10
AIR FILTER,CARTRIDGE-SAFETY art. 0470-620
По запросу
11
AIR FILTER,EUROPICLON-MOUNT art. 0470-628
По запросу
12
Болт Arctic Cat art. 8476-620
По запросу
13
Washer art. 8050-222
По запросу
14
BRACKET,AIR FILTER HOLDER-PAINTED art. 2506-082
По запросу
15
Винт Arctic Cat art. 8476-616
По запросу
16
Clamp art. 0423-066
По запросу
17
Duct, Engine Intake art. 0470-621
По запросу
Другие схемы модели
Воздушный впуск ASSEMBLY [97616]
