модель 2013 года
- Модель 700
- Код модели ATV 700 RED [A2013IBT4EUSR]

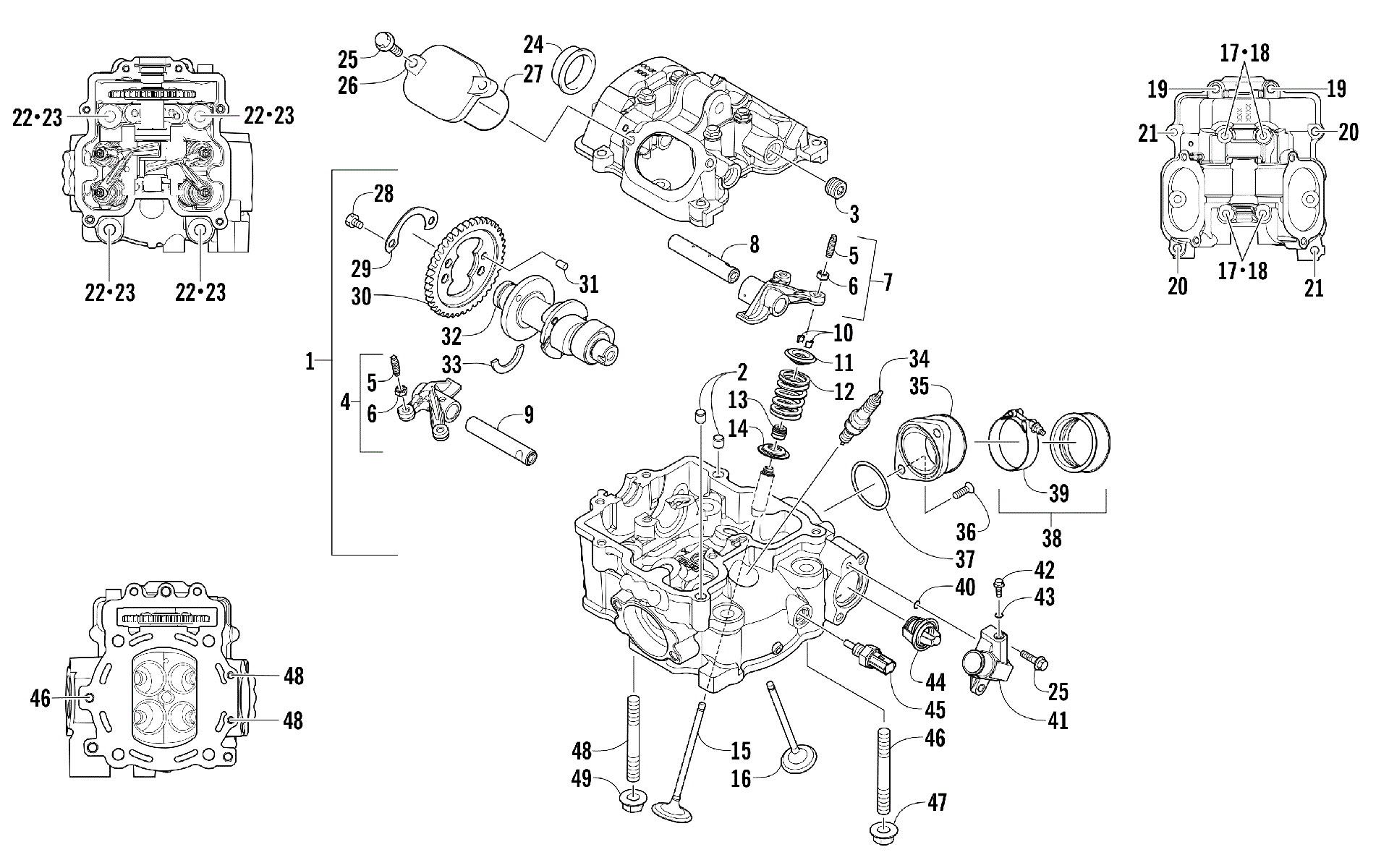

Схема головки блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [94433] для ATV 700 RED [A2013IBT4EUSR]
Схема
Детали
![Головка блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [94433]](/upload/schemas/6335a5393c5958.62946408.gif)
Номер
Наименование детали
Цена
1
Головка блока цилиндра Arctic Cat 700 art. 0808-226
По запросу
2
Втулка Arctic Cat art. 0829-062
По запросу
3
PLUG,M14X1.5W/1:16 TAPER (W/SEALANT) art. 0831-092
По запросу
4
Рокер выпускного клапана art. 0809-319
от 15 593 ₽
5
SCREW,LASH ADJUSTMENT art. 0809-240
По запросу
6
NUT,HEX M5X0.5 art. 0827-059
По запросу
7
Рокер впускной art. 0809-318
от 22 565 ₽
8
Вал рокера Arctic Cat art. 0809-241
от 2 100 ₽
9
Вал рокера Arctic Cat art. 0809-242
от 2 100 ₽
10
Сухарь клапана Arctic Cat art. 0809-233
По запросу
11
Седло пружины клапана Arctic Cat art. 0809-232
от 1 439 ₽
12
Пружина клапана Arctic Cat art. 0809-231
от 690 ₽
13
Маслосъемный колпачок Arctic Cat art. 0830-186
от 1 187 ₽
14
Седло клапана art. 0809-230
от 368 ₽
15
Клапан впускной Arctic Cat art. 0809-228
от 3 369 ₽
16
Клапан выпускной 27,9мм art. 0809-229
от 6 195 ₽
17
SCREW,CAP HFH M6X1X55 art. 0826-149
По запросу
18
Сальник Arctic Cat art. 0830-155
от 420 ₽
19
Болт M6 x 1 x 30 Arctic Cat art. 0826-002
По запросу
20
Болт M6 x 1 x 35 Arctic Cat art. 0826-005
По запросу
21
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
22
BOLT,HFH M10 X 1.25 - 195 (head bolt)(replaces 0808-037) art. 0808-259
По запросу
23
WASHER,STEEL,10X22X2.3 art. 0830-147
По запросу
24
Заглушка клапанной крышки ГБЦ Arctic Cat art. 0808-077
По запросу
25
Винт art. 0826-007
По запросу
26
Крышка art. 0808-003
По запросу
27
Уплотнительное кольцо Arctic Cat art. 0830-004
По запросу
28
Болт art. 0826-034
от 110 ₽
29
Шайба Arctic Cat art. 0828-004
от 210 ₽
30
Звезда распредвала Arctic Cat art. 0809-212
от 2 200 ₽
31
Шплинт распредвала Arctic Cat art. 0829-049
По запросу
32
Распредвал Arctic Cat art. 0809-357
По запросу
33
Пластина Arctic Cat art. 0809-003
от 1 439 ₽
34
Свеча зажигания Arctic Cat ( CPR8E ) art. 0217-799
от 1 040 ₽
35
Патрубок впуска Arctic Cat art. 0470-668
от 3 900 ₽
36
SCREW, MACH-TSPH M6X1X20 W/THREAD LOCK art. 0826-008
По запросу
37
Уплотнительное кольцо Arctic Cat art. 0830-090
от 221 ₽
38
Впускной патрубок Arctic Cat art. 0437-069
По запросу
39
Хомут впускного патрубка Arctic Cat art. 1423-041
от 1 743 ₽
40
ORING,7.6454 ID X 1.778 CS art. 0830-168
По запросу
41
COVER,THERMOSTAT W/BYPASS-ASSY (inc. 42-43) art. 0808-208
По запросу
42
SCREW,CAP-HFH M5X0.8X12 CL8.8 Z&Y art. 8408-512
По запросу
43
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
44
Термостат Arctic Cat art. 0808-078
от 2 961 ₽
45
Датчик температуры Arctic Cat art. 0808-124
от 2 615 ₽
46
Шпилька ГБЦ Arctic Cat art. 0827-031
от 790 ₽
47
NUT,HEX-FLG M8X1.25 CL8 RIE SIL art. 8424-804
По запросу
48
Шпилька ГБЦ Arctic Cat art. 0827-054
от 890 ₽
49
Nut art. 8424-604
По запросу
