модель 2013 года
- Модель TRV 500
- Код модели TRV 500 RED [A2013TBK4CUSR]

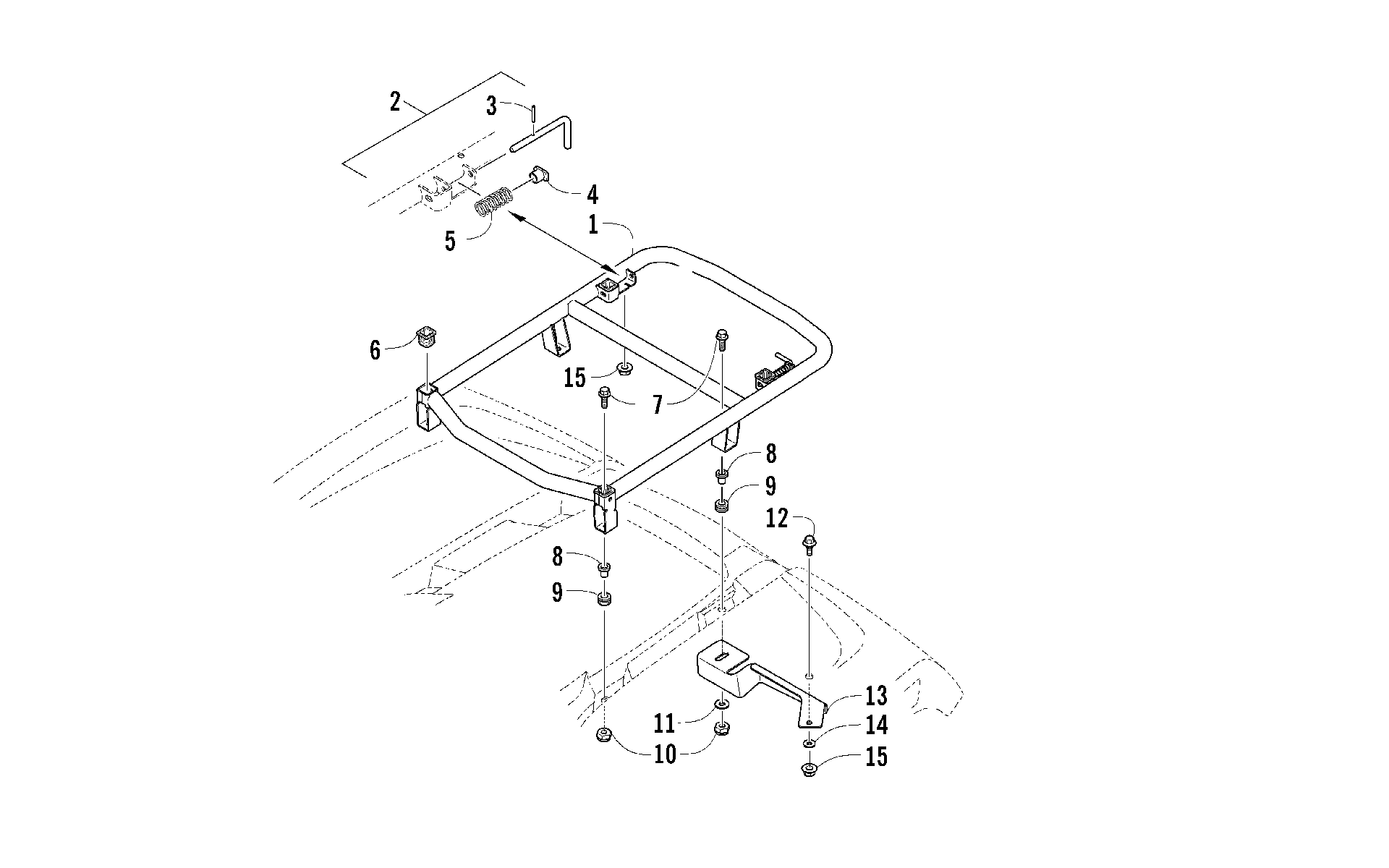

Схема задний полка узел [97864] для TRV 500 RED [A2013TBK4CUSR]
Схема
Детали
![задний полка узел [97864]](/upload/schemas/6335b1e19488e8.45946380.gif)
Номер
Наименование детали
Цена
1
Rack, Rear Frame - Assembly (inc. 2-6) art. 2506-221
По запросу
2
PIN,MRP-ASSY (inc. 3-5) art. 0541-504
По запросу
3
PIN,ROLL-2.5MM art. 0423-635
По запросу
4
COLLAR,SEAT LATCH art. 0423-677
По запросу
5
SPRING,MRP LATCH art. 0423-636
По запросу
6
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
7
Screw, Cap art. 8410-835
По запросу
8
Втулка крепежная Arctic Cat art. 0423-669
По запросу
9
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
10
Nut, Hex art. 8432-802
По запросу
11
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
12
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
13
BRACKET,REAR FENDER SUPPORT-RH-PAINTED art. 2506-092
По запросу
13
BRACKET,REAR FENDER SUPPORT-LH-PAINTED art. 2506-093
По запросу
14
Washer art. 8050-222
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
