модель 2013 года
- Модель TRV 550
- Код модели TRV 550 EFT BLACK [A2013TBO4EETP]

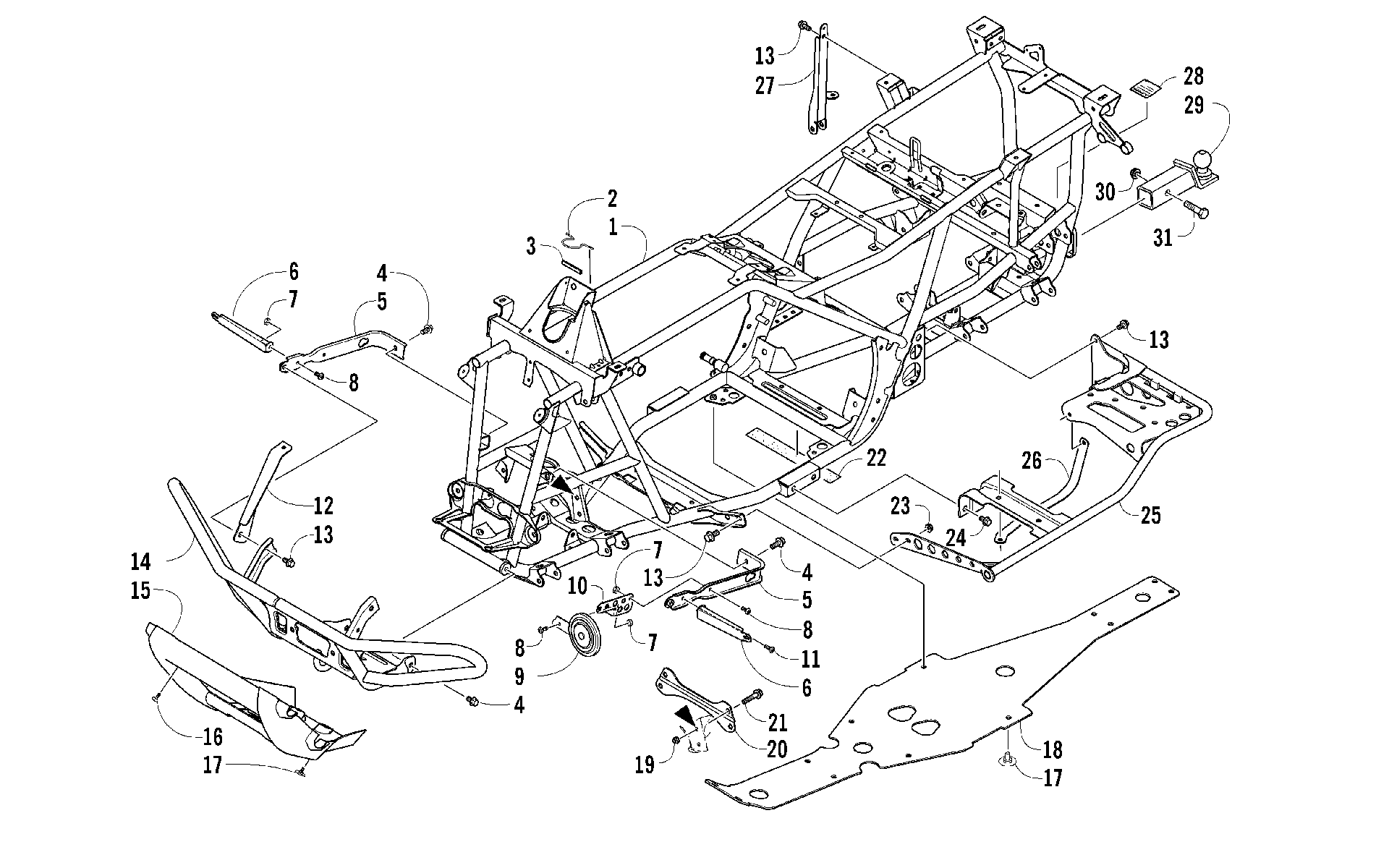

Схема рамы AND RELATED PARTS [97393] для TRV 550 EFT BLACK [A2013TBO4EETP]
Схема
Детали
![Рама AND RELATED PARTS [97393]](/upload/schemas/6335a4edadd024.94397189.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-TRV-PTD BLACK art. 4506-552
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
6
Bracket, Support - Right art. 2416-162
По запросу
6
Bracket, Support - Left art. 2416-163
По запросу
7
Nut art. 0623-038
от 110 ₽
8
Винт Arctic Cat art. 8477-616
от 110 ₽
9
Horn, Electric - 12V(replaces 0430-053) art. 0430-131
По запросу
10
BRACKET,MOUNT-HORN art. 2406-321
По запросу
11
Винт Arctic Cat art. 8477-620
от 168 ₽
12
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
12
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
13
Болт Arctic Cat art. 8408-816
от 110 ₽
14
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
15
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
16
Болт Arctic Cat art. 0423-419
По запросу
17
Винт Arctic Cat art. 0423-101
от 263 ₽
18
PANEL,BELLY art. 2406-091
По запросу
19
Гайка Arctic Cat art. 0423-744
от 263 ₽
20
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
21
Screw, Cap art. 8409-025
По запросу
22
PAD,BATTERY-TOP RR art. 0406-289
По запросу
23
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
24
Болт Arctic Cat art. 8409-016
от 221 ₽
25
Каркас правой подножки Arctic Cat art. 1506-848
от 12 485 ₽
25
Каркас левой подножки Arctic Cat art. 1506-849
от 12 485 ₽
26
STRAP,FOOTREST SUPPORT-LH art. 2406-217
По запросу
26
STRAP,FOOTREST SUPPORT-RH art. 2406-216
По запросу
27
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
28
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
29
KIT,HITCH/BALL (50MM) (inc. 30-31) art. 0541-857
По запросу
30
NUT,HEX-FLG SIDE LOCK GRF 1/2-13 Z&C art. 0423-690
По запросу
31
SCREW,CAP-HH 1/2-13 X 3.25 GR5 Z&C art. 0423-693
По запросу
