модель 2013 года
- Модель XC 450
- Код модели XC 450 EFI GREEN [A2013KCK4CUST]

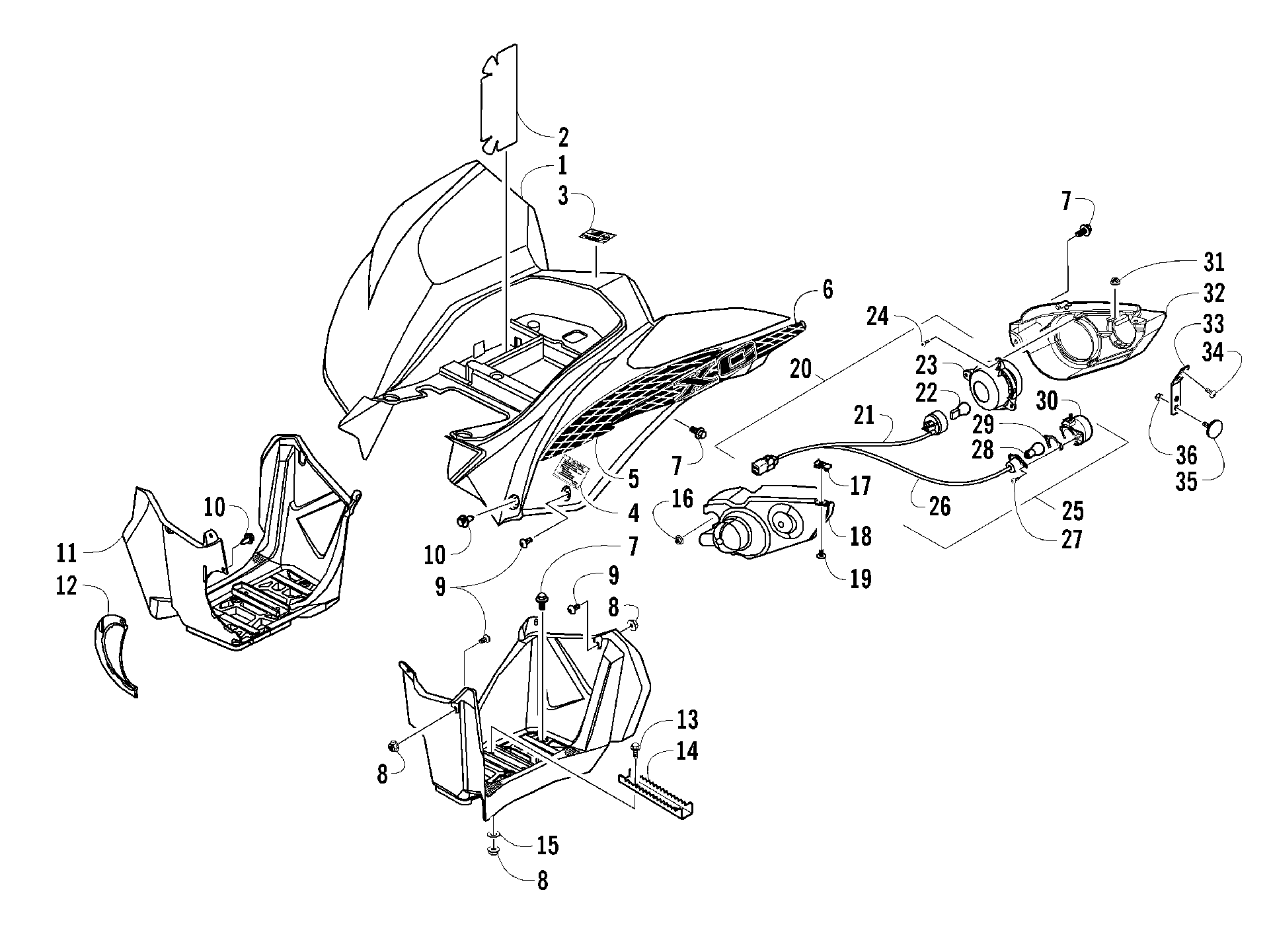

Схема узла задней части кузова и фонаря [97824] для XC 450 EFI GREEN [A2013KCK4CUST]
Схема
Детали
![Узел задней части кузова и фонаря [97824]](/upload/schemas/6335e6810f82b9.35446563.gif)
Номер
Наименование детали
Цена
1
FENDER,REAR-W/DECALS (ARCTIC GREEN MET) (inc. 2-4) art. 3306-778
По запросу
2
SHIELD LH art. 3306-543
По запросу
3
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
4
DECAL,WARNING-TIRE/LOAD (XC 450) art. 2411-586
По запросу
5
DECAL,REAR FENDER-RH (XC 450) art. 3411-030
По запросу
5
DECAL,REAR FENDER-LH (XC 450) art. 3411-031
По запросу
6
DECAL,REAR FENDER-XC-RH (XC 450) art. 3411-032
По запросу
6
DECAL,REAR FENDER-XC-LH (XC 450) art. 3411-033
По запросу
7
BOLT WASHER 6*16 art. 3304-587
По запросу
8
NUT LOCK art. 3304-431
По запросу
9
BOLT SPECIAL 6*16 art. 3304-404
По запросу
10
CLIP,MUDGUARD art. 3305-448
По запросу
11
MUDGUARD R FLOOR art. 3306-480
По запросу
11
MUDGUARD L FLOOR art. 3306-481
По запросу
12
MUDGUARD FR R FLOOR art. 3306-488
По запросу
13
BOLT WASHER 6*20 art. 3304-586
По запросу
14
Подножка черная art. 5506-497
от 1 848 ₽
15
WASHER,PLAIN 6MM art. 3305-852
По запросу
16
Втулка Arctic Cat art. 0423-678
от 326 ₽
17
NUT CLIP 5MM art. 3304-061
По запросу
18
GUARD COVER L TAIL LIGHT art. 3306-483
По запросу
18
GUARD COVER R TAIL LIGHT art. 3306-482
По запросу
19
BOLT WASH 5*16 art. 3304-029
По запросу
20
LIGHT ASS'Y RR COMB (inc. 21-24) Right art. 3306-510
По запросу
20
LIGHT ASS'Y RR COMB (inc. 21-24) Left art. 3306-511
По запросу
21
SOCKET COMP RR COMB art. 3306-514
По запросу
22
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
23
UNIT TAIL LIGHT Left art. 3306-513
По запросу
23
UNIT TAIL LIGHT Right art. 3306-512
По запросу
24
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
25
LIGHT ASS'Y REVERSE (inc. 26-30) art. 3306-515
По запросу
26
SOCKET COMP R/L art. 3306-516
По запросу
27
Screw, Machine Part Number Not Available art. -N/A-
По запросу
28
BULB,BACKUP(R5W -12V 5W) (CLEAR) art. 3313-508
По запросу
29
Seal Part Number Not Available art. -N/A-
По запросу
30
UNIT WINKER FR art. 3306-506
По запросу
31
NUT FLANGE 5MM(G) art. 3304-774
По запросу
32
COVER R TAIL LIGHT art. 3306-484
По запросу
32
COVER L TAIL LIGHT art. 3306-485
По запросу
33
Пластина Arctic Cat art. 3306-479
от 480 ₽
34
SCREW SPECIAL 6*20 art. 3305-703
По запросу
35
REFLEX REFLECTOR (RED) art. 3305-273
По запросу
36
Nut, Flange art. 3304-654
По запросу
