модель 2013 года
- Модель XC 450
- Код модели XC 450 EFT GREEN [A2013KCK4CETT]

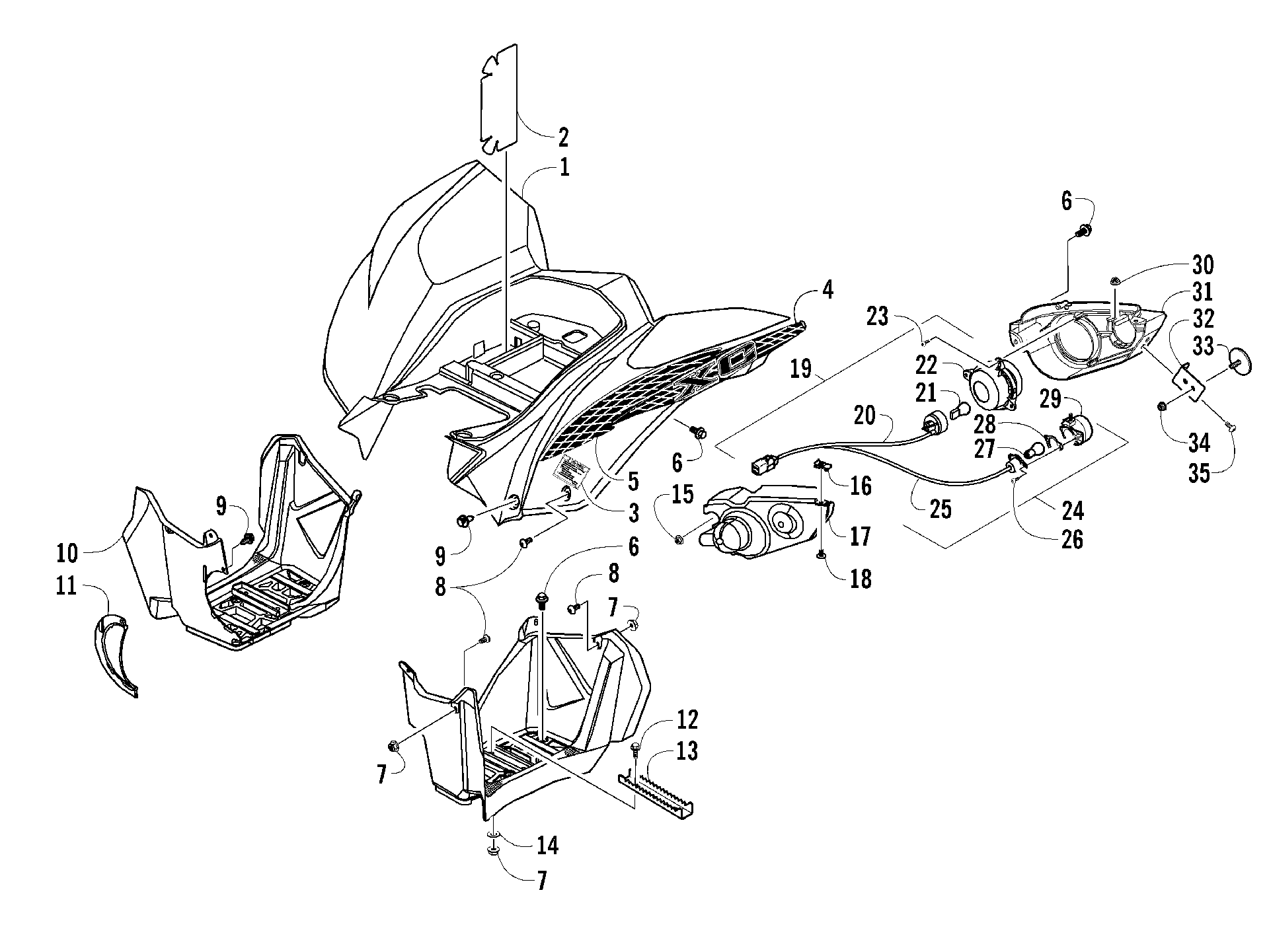

Схема узла задней части кузова и фонаря [98374] для XC 450 EFT GREEN [A2013KCK4CETT]
Схема
Детали
![Узел задней части кузова и фонаря [98374]](/upload/schemas/6335e7c9ca7f63.44752551.gif)
Номер
Наименование детали
Цена
1
FENDER,REAR (ARCTIC GREEN MET) art. 3306-777
По запросу
2
SHIELD LH art. 3306-543
По запросу
3
DECAL,TIRE PRESSURE art. 1411-893
По запросу
4
DECAL,REAR FENDER-XC-RH (XC 450) art. 3411-032
По запросу
4
DECAL,REAR FENDER-XC-LH (XC 450) art. 3411-033
По запросу
5
DECAL,REAR FENDER-RH (XC 450) art. 3411-030
По запросу
5
DECAL,REAR FENDER-LH (XC 450) art. 3411-031
По запросу
6
BOLT WASHER 6*16 art. 3304-587
По запросу
7
NUT LOCK art. 3304-431
По запросу
8
BOLT SPECIAL 6*16 art. 3304-404
По запросу
9
CLIP,MUDGUARD art. 3305-448
По запросу
10
MUDGUARD R FLOOR art. 3306-480
По запросу
10
MUDGUARD L FLOOR art. 3306-481
По запросу
11
MUDGUARD FR R FLOOR art. 3306-488
По запросу
12
BOLT WASHER 6*20 art. 3304-586
По запросу
13
Подножка черная art. 5506-497
от 1 848 ₽
14
WASHER,PLAIN 6MM art. 3305-852
По запросу
15
Втулка Arctic Cat art. 0423-678
от 326 ₽
16
NUT CLIP 5MM art. 3304-061
По запросу
17
GUARD COVER L TAIL LIGHT art. 3306-483
По запросу
17
GUARD COVER R TAIL LIGHT art. 3306-482
По запросу
18
BOLT WASH 5*16 art. 3304-029
По запросу
19
Taillight Assembly - Left (inc. 20-22) art. 3306-609
По запросу
19
Taillight Assembly - Right (inc. 20-22) art. 3306-608
По запросу
20
Harness, Taillight - Right art. 3306-610
По запросу
20
Harness, Taillight - Left art. 3306-611
По запросу
21
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
22
UNIT TAIL LIGHT art. 3306-513
По запросу
22
UNIT TAIL LIGHT art. 3306-512
По запросу
23
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
24
Turn Signal - Left - Assembly (inc. 25-29) art. 3306-605
По запросу
24
Turn Signal - Right - Assembly (inc. 25-29) art. 3306-604
По запросу
25
Harness, Turn Signal - Left art. 3306-607
По запросу
25
Harness, Turn Signal - Right art. 3306-606
По запросу
26
Screw, Machine Part Number Not Available art. -N/A-
По запросу
27
BULB,WINKER-YELLOW (12V 10W) art. 3304-825
По запросу
28
Seal Part Number Not Available art. -N/A-
По запросу
29
UNIT WINKER FR art. 3306-506
По запросу
30
NUT FLANGE 5MM(G) art. 3304-774
По запросу
31
COVER R TAIL LIGHT art. 3306-484
По запросу
31
COVER L TAIL LIGHT art. 3306-485
По запросу
32
Bracket, Mounting - Reflector art. 3306-633
По запросу
33
REFLEX REFLECTOR (RED) art. 3305-273
По запросу
34
Nut, Flange art. 3304-654
По запросу
35
SCREW SPECIAL 6*20 art. 3305-703
По запросу
