модель 2014 года
- Модель 500
- Код модели ATV 500 RED [A2014ICK4CUSR]

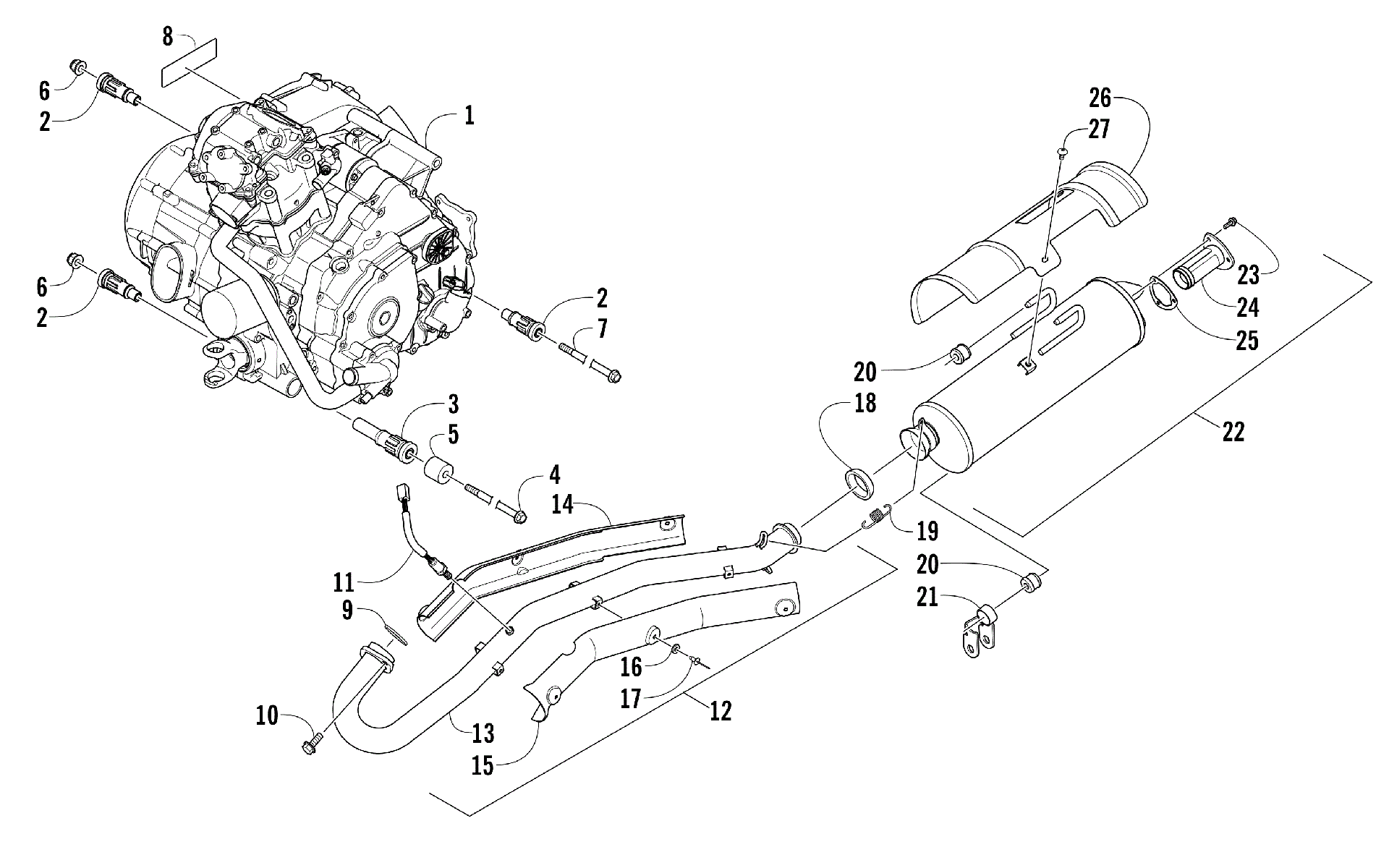

Схема двигателя AND EXHAUST [99945] для ATV 500 RED [A2014ICK4CUSR]
Схема
Детали
![Двигатель AND EXHAUST [99945]](/upload/schemas/633469b4749586.44253542.gif)
Номер
Наименование детали
Цена
1
KD PACK,ENGINE-ATV/TRV 450 (PIG) (inc. 2-3) art. 3313-878
По запросу
2
MOUNT, RUBBER ENG art. 0801-188
По запросу
3
LONG RUB.BUSH,ENG HANGER art. 0801-189
По запросу
4
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
5
SPACER,ENGINE MOUNT art. 0408-020
По запросу
6
Гайка Arctic Cat art. 8428-002
от 310 ₽
7
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
8
Decal, Warning art. 0411-426
По запросу
9
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
10
Болт Arctic Cat art. 8408-820
от 110 ₽
11
Sensor, Oxygen(replaces 0630-302) art. 0430-135
от 5 395 ₽
12
PIPE,EXHAUST-ASSEMBLY (inc. 13-17) art. 0512-625
По запросу
13
PIPE,EXHAUST-BLACK art. 0512-626
По запросу
14
SHIELD,HEAT-PIPE-INNER art. 0412-688
По запросу
15
SHIELD,HEAT-PIPE-OUTER art. 0412-689
По запросу
16
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
17
Rivet art. 8061-486
По запросу
18
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
19
Пружина Arctic Cat art. 0612-668
от 683 ₽
20
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
21
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
22
Глушитель Arctic Cat art. 0512-355
от 24 740 ₽
23
Screw, Cap art. 8408-616
По запросу
24
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
25
GASKET,SPARK ARRESTER art. 0412-313
По запросу
26
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
27
Screw, Machine art. 8477-610
По запросу
