модель 2014 года
- Модель 550
- Код модели ATV 550 RED [A2014ICO4EUSR]

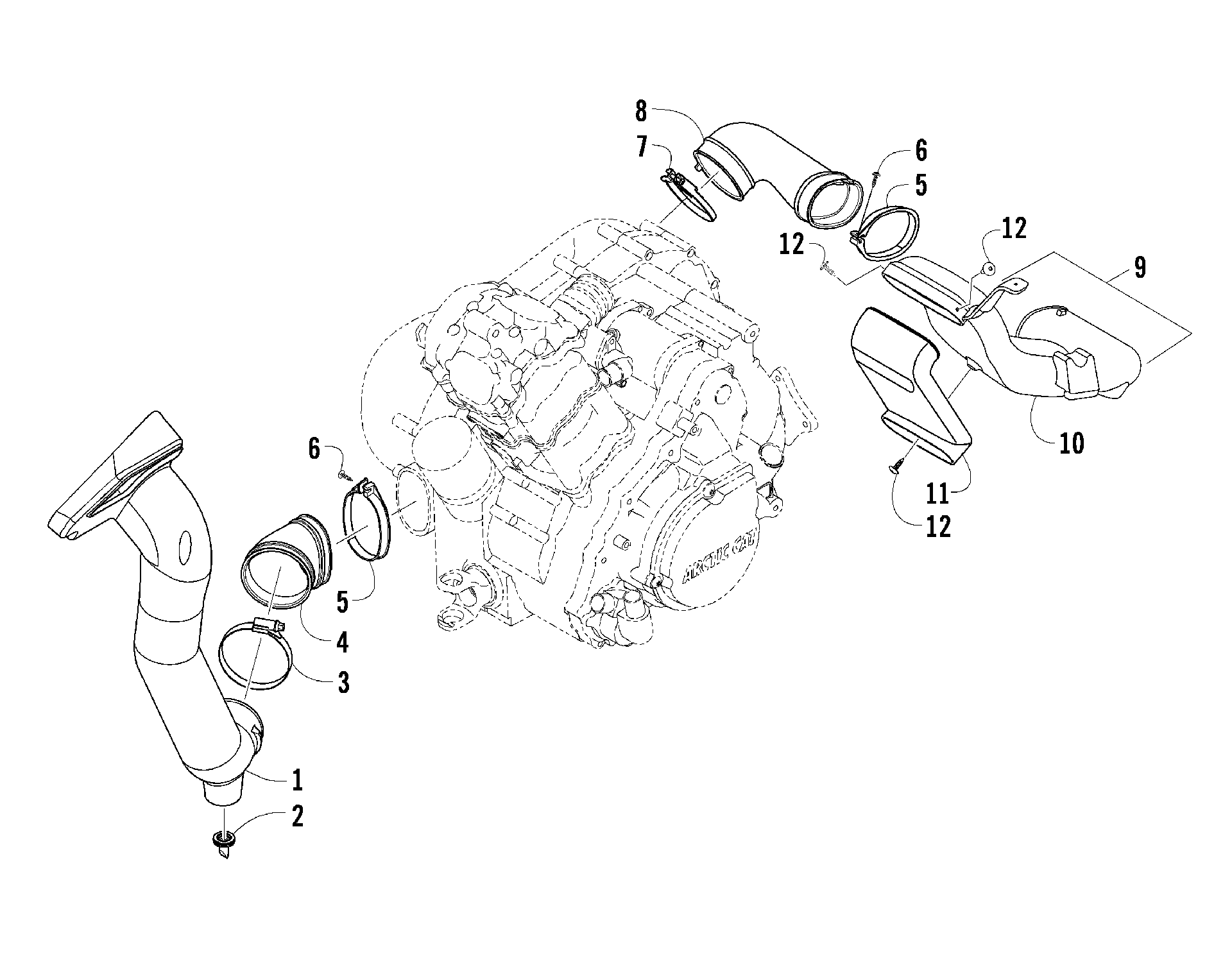

Схема узла охлаждения ремня/картера [92117] для ATV 550 RED [A2014ICO4EUSR]
Схема
Детали
![Узел охлаждения ремня/картера [92117]](/upload/schemas/6334744257b360.04633909.gif)
Номер
Наименование детали
Цена
1
DUCT,COOLING-BELT art. 0413-115
По запросу
2
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
3
Хомут пыльника Arctic Cat art. 0423-057
По запросу
4
BOOT,COOLING-BELT art. 0413-160
По запросу
5
CLAMP,PLASTIC-SCREW-OVAL(9x64x13) art. 0423-550
По запросу
6
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
7
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
8
BOOT,COOLING BELT art. 0413-206
По запросу
9
Duct, Belt Cooling - Air Out (inc. 10-11 and three No. 12) art. 0470-824
По запросу
10
Duct, Air Out - Primary art. 0470-825
По запросу
11
Duct art. 0470-778
По запросу
12
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
