модель 2014 года
- Модель 700 MudPro
- Код модели ATV 700 MUD PRO LTD INTERNATIONAL GREEN-BLACK [A2014MLT1POSX]

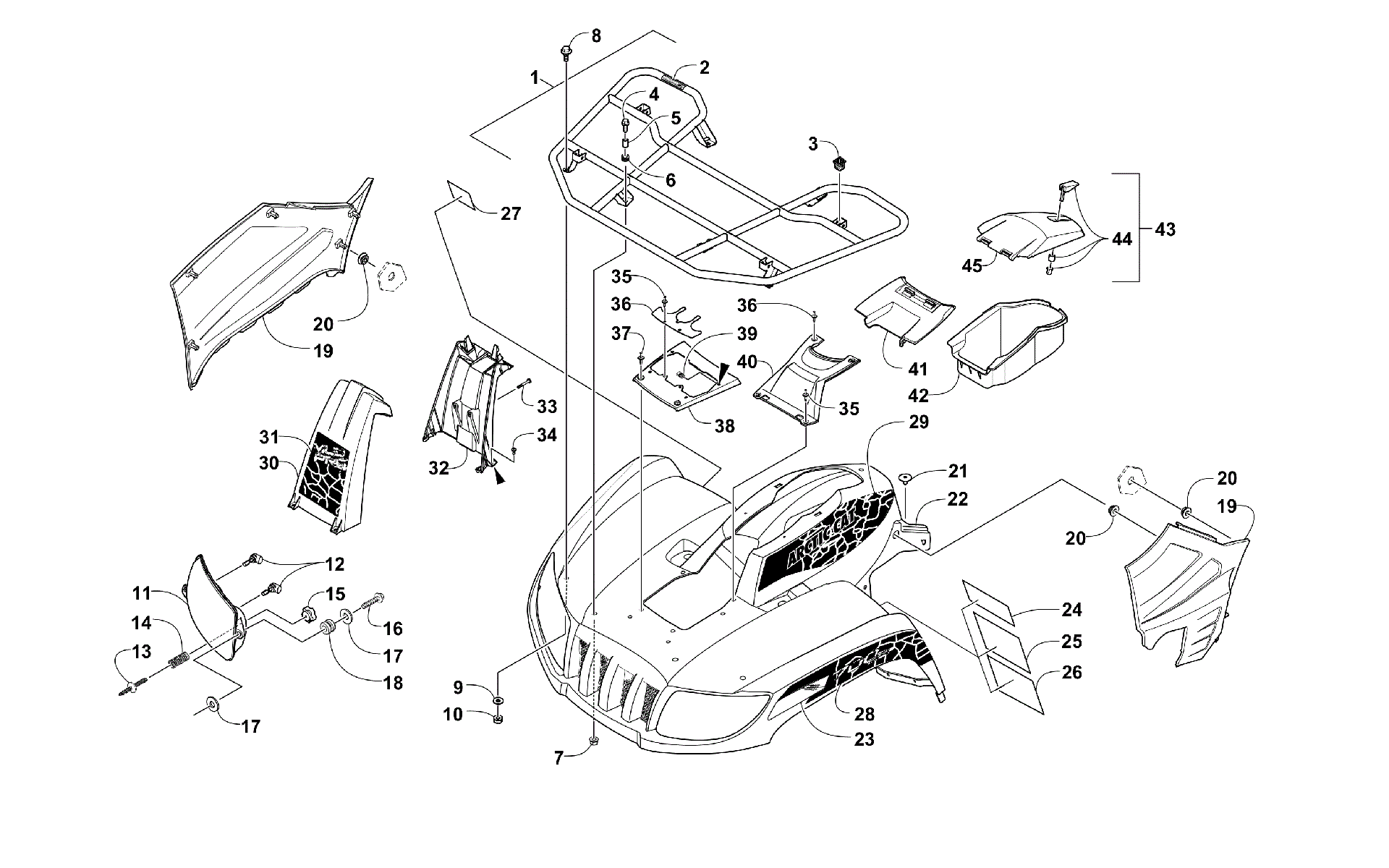

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [100337] для ATV 700 MUD PRO LTD INTERNATIONAL GREEN-BLACK [A2014MLT1POSX]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [100337]](/upload/schemas/6334831fa04a41.81339868.gif)
Номер
Наименование детали
Цена
1
Передний багажник Arctic Cat art. 2506-643
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
Screw, Cap art. 8410-835
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
HEADLIGHT,RH-ASSY (inc. 12) art. 0509-044
от 6 950 ₽
11
Фара левая Arctic Cat art. 0509-035
от 7 960 ₽
12
Лампочка головного света Arctic Cat art. 0409-055
от 1 796 ₽
13
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
14
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
15
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
16
Screw, Self-Tapping art. 0623-785
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
19
Пластик боковой правый Arctic Cat art. 2406-300
от 5 200 ₽
19
Пластик боковой левый Arctic Cat art. 2406-419
По запросу
20
Втулка Arctic Cat art. 0423-678
от 326 ₽
21
Винт Arctic Cat art. 0423-101
от 263 ₽
22
FENDER,FRONT TEAM ARCTIC GREEN-ASSY (inc. 23-27) art. 5506-315
По запросу
23
REFLECTOR,FRONT-RH art. 0411-818
По запросу
23
REFLECTOR,FRONT-LH art. 0411-819
По запросу
24
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
25
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
26
Decal, Warning - General art. 1411-932
По запросу
27
DECAL,WARNING-HILL (ATV) (RB 6411-412)(replaces 4411-818) art. 6411-412
По запросу
28
DECAL,EFI-700-RH-TEAM ARCTIC GRN(MUDPRO) art. 3411-556
По запросу
28
DECAL,EFI-700-LH-T-ARCTIC GRN(MUDPRO) art. 3411-557
По запросу
29
DECAL,SIDE-RH-TEAM ARCTIC GRN (MUDPRO) art. 3411-558
По запросу
29
DECAL,SIDE-LH-TEAM ARCTIC GRN (MUDPRO) art. 3411-559
По запросу
30
Корпус шноркеля внешний зеленый Arctic Cat art. 5506-298
По запросу
31
DECAL,SNORKEL-TEAM ARCTIC GREEN art. 3411-566
По запросу
32
Корпус шноркеля внутренний зеленый Arctic Cat art. 5506-299
По запросу
33
Винт Arctic Cat art. 8468-645
от 221 ₽
34
Винт Arctic Cat art. 8468-616
от 116 ₽
35
Клипса Arctic Cat art. 0623-362
от 90 ₽
36
Кожух Arctic Cat art. 2416-100
По запросу
37
Клипса Arctic Cat art. 0423-535
от 263 ₽
38
Установочная площадка шноркелей Arctic Cat art. 2516-170
По запросу
39
Клипса Arctic Cat art. 0423-577
от 168 ₽
40
Крышка фальшбака Arctic Cat art. 1406-484
По запросу
41
Крышка бардачка Arctic Cat art. 0470-513
По запросу
42
Бардачок Arctic Cat art. 1406-573
от 4 998 ₽
43
Крышка бардачка с замком Arctic Cat art. 2506-234
По запросу
44
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
45
Крышка бардачка Arctic Cat ( 2506-234 , без замка) art. 0470-514
По запросу
