модель 2014 года
- Модель 700 MudPro
- Код модели ATV 700 MUD PRO LTD RED-BLACK [A2014MLT1PUSE]

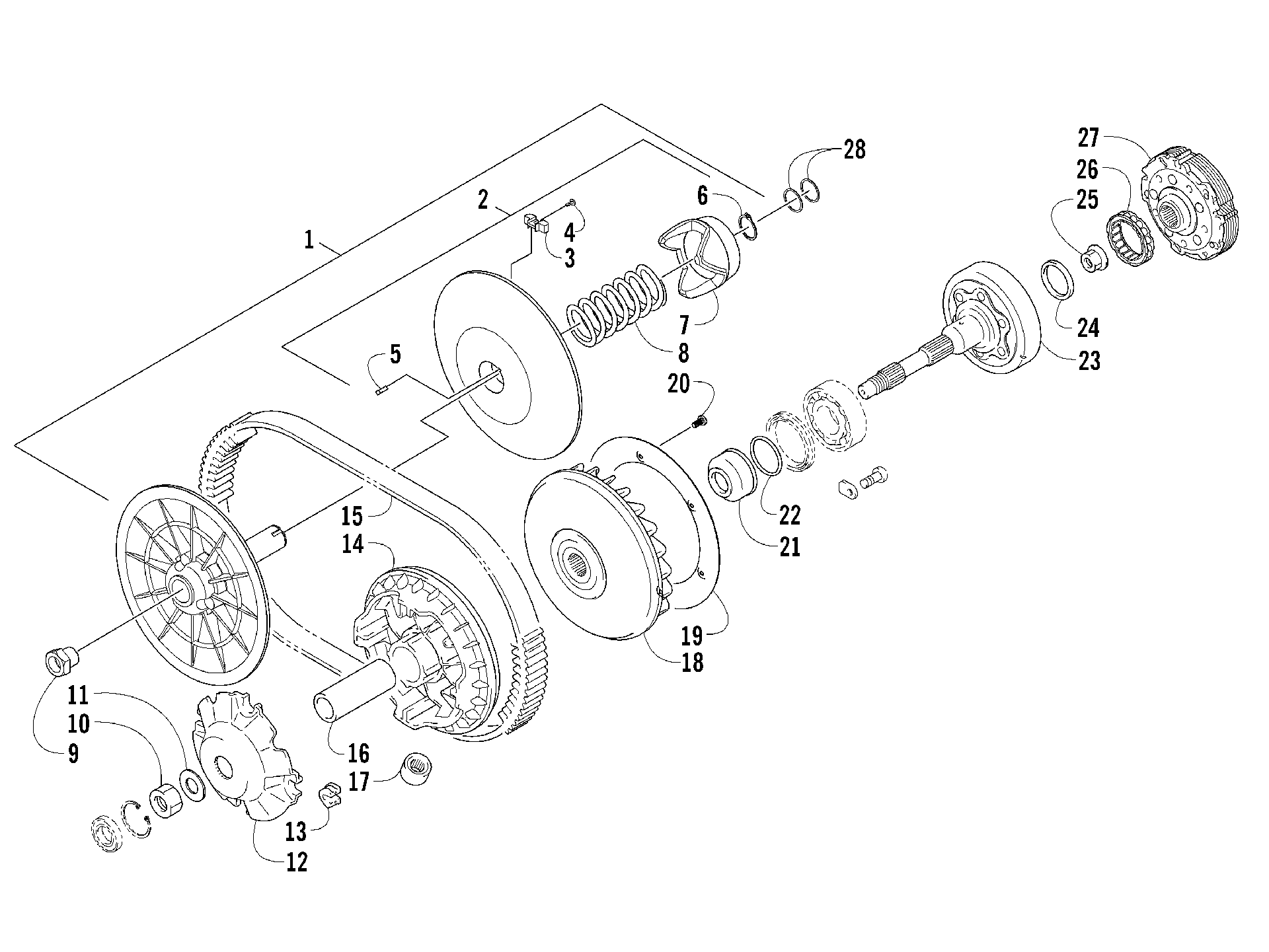

Схема трансмиссии ASSEMBLY [100346] для ATV 700 MUD PRO LTD RED-BLACK [A2014MLT1PUSE]
Схема
Детали
![Трансмиссия ASSEMBLY [100346]](/upload/schemas/6334961c118e25.61484385.gif)
Номер
Наименование детали
Цена
1
Вариатор ведомый Arctic Cat art. 0823-537
По запросу
2
PULLEY,DRIVEN-UNCALIBRATED (inc. 3-6) art. 0823-456
По запросу
3
SHOE,CAM-DRIVEN PULLEY art. 0823-454
По запросу
4
Screw, Cam Shoe art. 0823-177
По запросу
5
KEY-1/4" art. 0823-383
По запросу
6
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
7
Cam art. 0823-382
По запросу
8
SPRING-DRIVEN CLUTCH art. 0823-348
По запросу
9
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
10
Гайка вариатора Arctic Cat art. 0827-010
По запросу
11
Шайба Arctic Cat art. 0828-106
от 473 ₽
12
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
13
Слайдер вариатора art. 0823-277
от 490 ₽
14
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
15
Ремень вариатора Arctic Cat art. 0823-013
от 11 477 ₽
16
SPACER, MOVABLE DRIVE SHEAVE 93 -Z- art. 0823-360
По запросу
17
Грузик вариатора 28гр. Arctic Cat art. 0823-295
По запросу
18
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
19
SHROUD,STAT SHEAVE-DRIVE art. 0823-131
По запросу
20
Болт Arctic Cat art. 0623-914
По запросу
21
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
22
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
23
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
24
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
25
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
26
CLUTCH, ONE WAY ASM art. 0823-018
от 8 930 ₽
27
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
28
Шайба регулировочная 25 x 30 x 0.90 мм Arctic Cat art. 0828-076
По запросу
