модель 2014 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2014TBT4DETG]

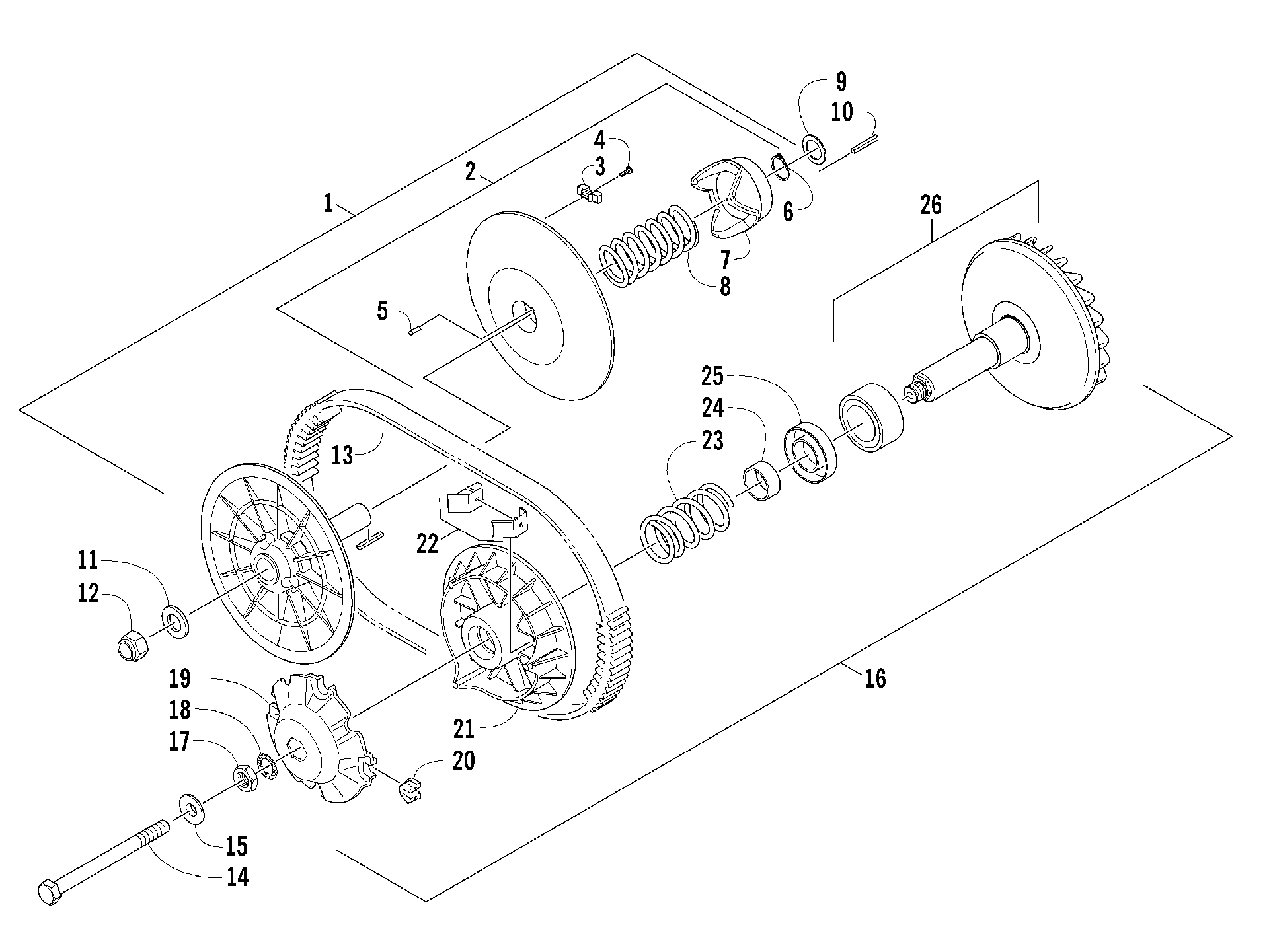

Схема сцепления ASSEMBLIES [100311] для ATV 700 DIESEL EFT GREEN [A2014TBT4DETG]
Схема
Детали
![Сцепление ASSEMBLIES [100311]](/upload/schemas/633474480d6ba3.30708875.gif)
Номер
Наименование детали
Цена
1
PULLEY,DRIVEN-ASSY(LP3-2) (RB 0823-539) (inc. 2-8)(replaces 0823-436) art. 0823-539
По запросу
2
PULLEY,DRIVEN-UNCALIBRATED (inc. 3-6) art. 0823-456
По запросу
3
SHOE,CAM-DRIVEN PULLEY art. 0823-454
По запросу
4
Screw, Cam Shoe art. 0823-177
По запросу
5
KEY-1/4" art. 0823-383
По запросу
6
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
7
CAM,DRIVEN CLUTCH-45 DEG (DIECAST) art. 0823-453
По запросу
8
SPRING-DRIVEN CLUTCH art. 0823-378
По запросу
9
Washer, Thrust art. 0623-954
По запросу
10
KEY,DRIVEN PULLEY-3/16 art. 0423-718
По запросу
11
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
12
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
13
Ремень вариатора art. 1402-564
По запросу
14
HEX HEAD BOLT M12X1.75-140-10.9 art. 0423-673
По запросу
15
WASHER, HAT art. 0423-733
По запросу
16
PULLEY,DRIVE-ASSEMBLY (inc. 17-26) art. 0823-540
По запросу
17
NUT,HEXAGONAL art. 0423-747
По запросу
18
WASHER,LOCK art. 0423-746
По запросу
19
CAP ASSY (inc. 20) art. 1502-207
По запросу
20
SLIDER art. 1402-628
По запросу
21
Face, Drive - Movable art. 1402-625
По запросу
22
BLOCK ASSY (RB 2402-276)(replaces 1502-205) art. 2402-276
По запросу
23
SPRING art. 0423-745
По запросу
24
Spacer art. 1402-624
По запросу
25
SEAT,SPRING art. 1402-623
По запросу
26
FLANGE,FIXED art. 1502-206
По запросу
