модель 2014 года
- Модель 90
- Код модели ATV 90 2X4 UTILITY RED [A2014KUB2BUSR]

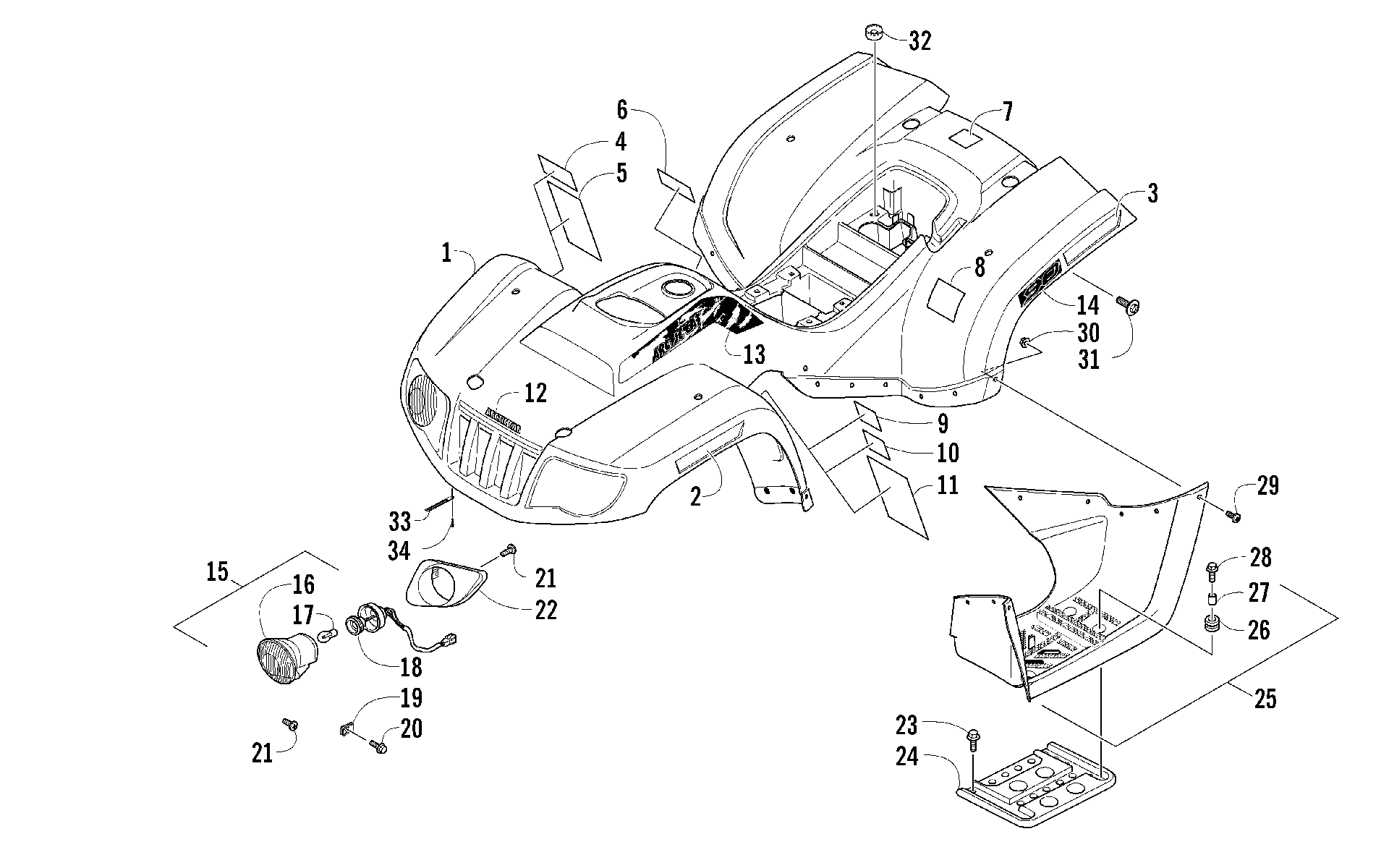

Схема узла панели кузова и фары [100314] для ATV 90 2X4 UTILITY RED [A2014KUB2BUSR]
Схема
Детали
![Узел панели кузова и фары [100314]](/upload/schemas/633459d899eee1.52177350.gif)
Номер
Наименование детали
Цена
1
BODY PANEL-RED W/DECALS (inc. 2-11) art. 3306-101
По запросу
2
REFLECTOR,FRONT-RH art. 1411-180
По запросу
2
REFLECTOR,FRONT-LH art. 1411-181
По запросу
3
REFLECTOR,REAR-RH art. 1411-178
По запросу
3
REFLECTOR,REAR-LH art. 1411-179
По запросу
4
DECAL,WARNING HILL (MINI) art. 0411-836
По запросу
5
DECAL,WARNING-RVS/PRE RIDE art. 0411-457
По запросу
6
Decal, Warning - Not for Highways art. 1411-577
По запросу
7
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
8
DECAL,WARNING-TIRE/LOAD (MINI) art. 1411-938
По запросу
9
DECAL,CAUTION LEAD CONTENT art. 2411-162
По запросу
10
DECAL,WARNING-AGE(12) art. 2411-137
По запросу
11
Decal, Warning - General art. 1411-932
По запросу
12
DECAL,"ARCTIC CAT" art. 2411-465
По запросу
13
DECAL,SIDE-LH-RED art. 3411-487
По запросу
13
DECAL,SIDE-RH-RED art. 3411-486
По запросу
14
DECAL,90-RED art. 3411-488
По запросу
15
LIGHT ASSY HEAD (inc. 16-19) art. 3305-976
По запросу
16
UNIT HEAD LIGHT art. 3305-977
По запросу
17
BULB,HEADLIGHT art. 3305-827
По запросу
18
SOCKET COMP art. 3305-978
По запросу
19
NUT CLIP 5MM art. 3304-061
По запросу
20
BOLT,PAN 5*10 art. 3305-828
По запросу
21
SCREW WASHER 4MM art. 3304-123
По запросу
22
COVER,HEADLIGHT RH - RED art. 3305-898
По запросу
22
COVER,HEADLIGHT LH - RED art. 3305-899
По запросу
23
BOLT FLANGE 8*16 art. 3304-543
По запросу
24
FOOTREST-LH art. 3304-495
По запросу
24
FOOTREST-RH art. 3304-494
По запросу
25
MUDGUARD ASSY L FLOOR (inc. 26-27) art. 3306-145
По запросу
25
MUDGUARD ASSY R FLOOR (inc. 26-27) art. 3306-144
По запросу
26
RUBBER WIND SCREEN art. 3303-227
По запросу
27
COLLAR FLOOR art. 3303-233
По запросу
28
BOLT WASHER 6*20 art. 3304-586
По запросу
29
SCREW SPECIAL 6*20 art. 3305-703
По запросу
30
NUT LOCK art. 3304-431
По запросу
31
BOLT WASHER 6*16 art. 3304-587
По запросу
32
RUBBER REAR FENDER art. 3303-232
По запросу
33
CLIP 2*70 art. 3304-156
По запросу
34
SCREW TAPPING 4*12 art. 3304-651
По запросу
