модель 2014 года
- Модель TRV 700
- Код модели TRV 700 XT INTERNATIONAL GREEN [A2014TGT1POSX]

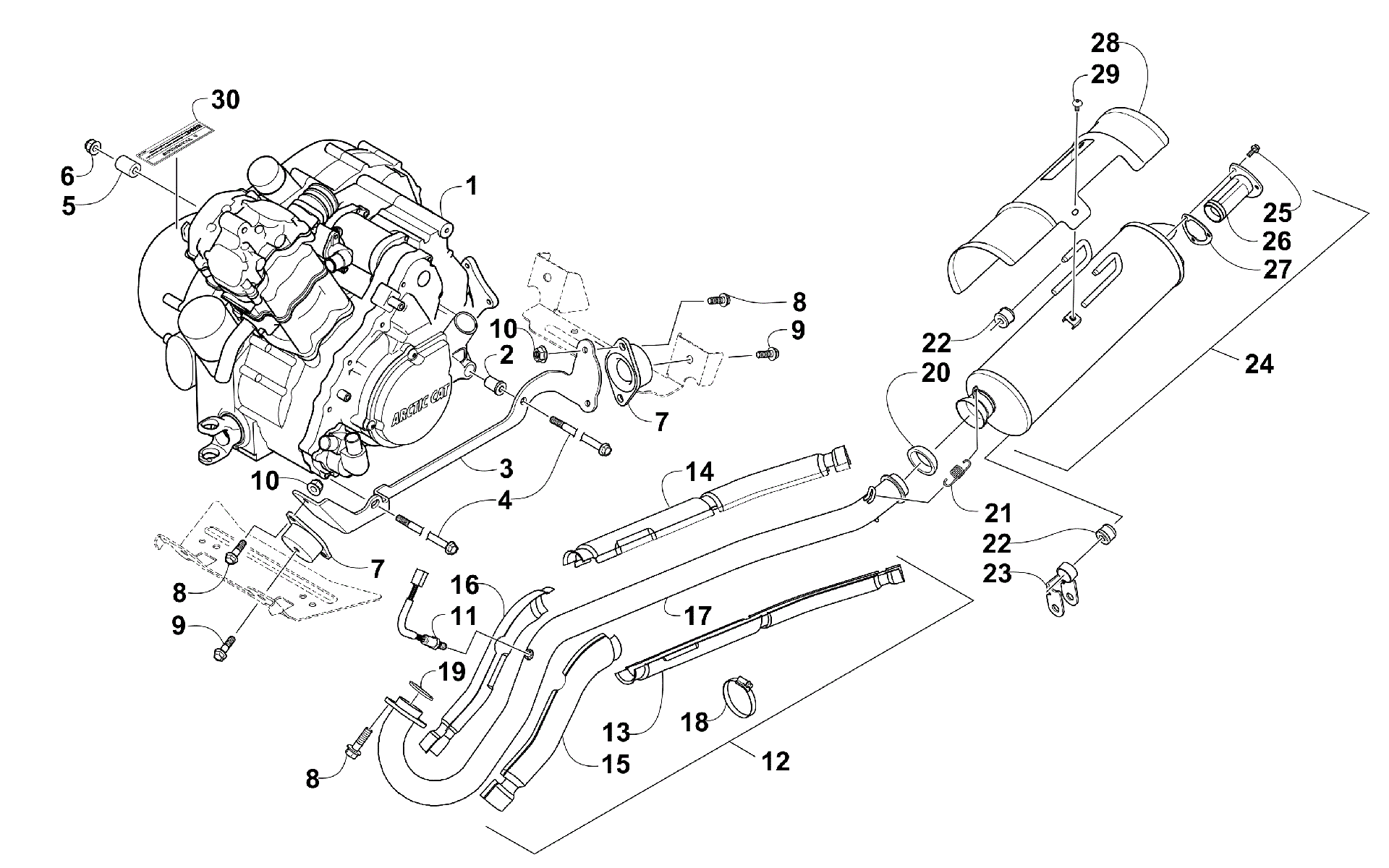

Схема двигателя AND EXHAUST [100184] для TRV 700 XT INTERNATIONAL GREEN [A2014TGT1POSX]
Схема
Детали
![Двигатель AND EXHAUST [100184]](/upload/schemas/63355f2f18f171.42015642.gif)
Номер
Наименование детали
Цена
1
ENGINE,A700O B H1 ASSY (FIS/TRV) art. 0800-175
По запросу
2
BUSHING,ENGINE MOUNT-SOLID (RB:0801-268)(replaces 0801-180) art. 0801-268
По запросу
3
BRACKET,ENGINE-LH-BLACK art. 1506-741
По запросу
3
BRACKET,ENGINE-RH-BLACK art. 1506-740
По запросу
4
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
5
Втулка art. 1423-025
от 1 092 ₽
6
Гайка Arctic Cat art. 8428-002
от 310 ₽
7
Подушка двигателя Arctic Cat art. 2406-065
По запросу
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
SCREW,CAP-HFH M10X1.25X12 CL8.8 Z&Y art. 8408-012
от 840 ₽
10
Nut, Hex art. 8432-802
По запросу
11
Sensor, Oxygen(replaces 0630-302) art. 0430-135
от 5 395 ₽
12
PIPE,EXHAUST-ASSEMBLY (inc. 13-18) art. 0512-623
По запросу
13
SHIELD,EXHAUST-LOWER art. 0412-355
По запросу
14
SHIELD,EXHAUST-UPPER art. 0412-354
По запросу
15
SHIELD,EXHAUST PIPE art. 0412-687
По запросу
16
SHIELD,EXHAUST PIPE art. 0412-686
По запросу
17
PIPE,EXHAUST-BLACK art. 0512-624
По запросу
18
Clamp, Hose art. 0423-317
По запросу
19
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
20
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
21
Пружина Arctic Cat art. 0612-668
от 683 ₽
22
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
23
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
24
Глушитель Arctic Cat art. 0512-355
от 24 740 ₽
25
Screw, Cap art. 8408-616
По запросу
26
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
27
GASKET,SPARK ARRESTER art. 0412-313
По запросу
28
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
29
Screw, Machine art. 8477-610
По запросу
30
Decal, Warning art. 0411-426
По запросу
