модель 2015 года
- Модель 1000 MudPro
- Код модели ATV MUD PRO LTD BLACK [A2015MLW1PUSJ]

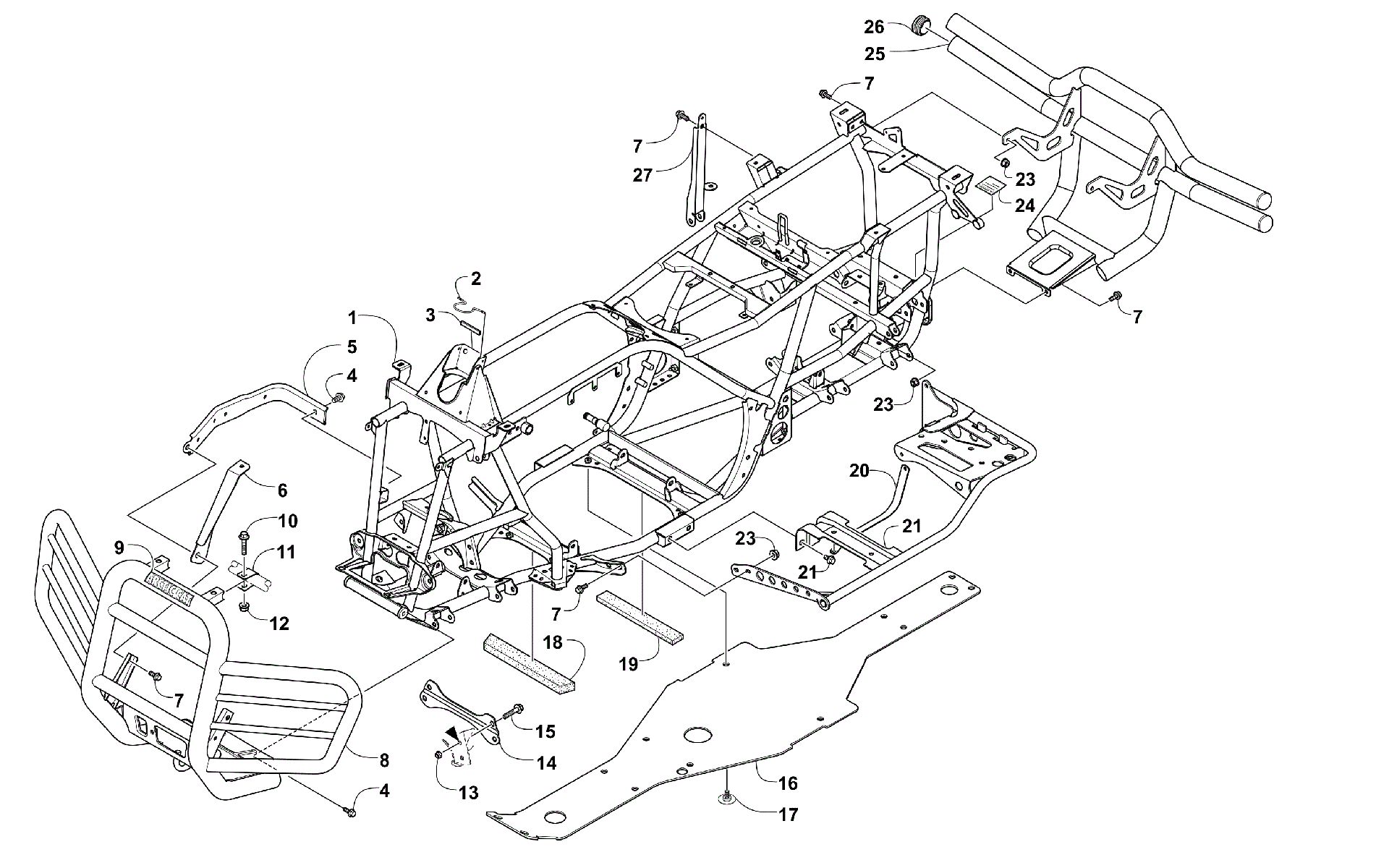

Схема рамы AND RELATED PARTS [300346] для ATV MUD PRO LTD BLACK [A2015MLW1PUSJ]
Схема
Детали
![Рама AND RELATED PARTS [300346]](/upload/schemas/6334561336bf01.44253471.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-H2 TRV EPS-PTD BLACK(replaces 4506-556) art. 8506-250
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
CHANNEL,BUMPER MOUNTING-BLACK art. 2506-285
По запросу
6
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
6
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Бампер передний Arctic Cat art. 2506-639
По запросу
9
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
10
Screw, Cap art. 8410-835
По запросу
11
Strap, Bumper Support - Black art. 2506-641
По запросу
12
Nut, Hex art. 8424-805
По запросу
13
Гайка Arctic Cat art. 0423-744
от 263 ₽
14
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
15
Screw, Cap art. 8409-025
По запросу
16
PANEL,BELLY art. 2406-718
По запросу
17
Винт Arctic Cat art. 0423-101
от 263 ₽
18
FOAM,FRAME art. 2506-701
По запросу
19
PAD,BATTERY-TOP RR art. 0406-289
По запросу
20
STRAP,FOOTREST SUPPORT-RH art. 2406-788
По запросу
20
STRAP,FOOTREST SUPPORT-LH art. 2406-789
По запросу
21
Каркас левой подножки Arctic Cat art. 1506-849
от 12 485 ₽
21
FOOTREST,RH-WELDMENT (TCTRV) art. 2506-776
По запросу
22
Болт Arctic Cat art. 8409-016
от 221 ₽
23
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
24
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
25
BUMPER,REAR-BLACK art. 0541-435
По запросу
26
Крышка Arctic Cat art. 0406-130
По запросу
27
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
