модель 2015 года
- Модель 1000
- Код модели ATV XT RED [A2015AGW1PUSE]

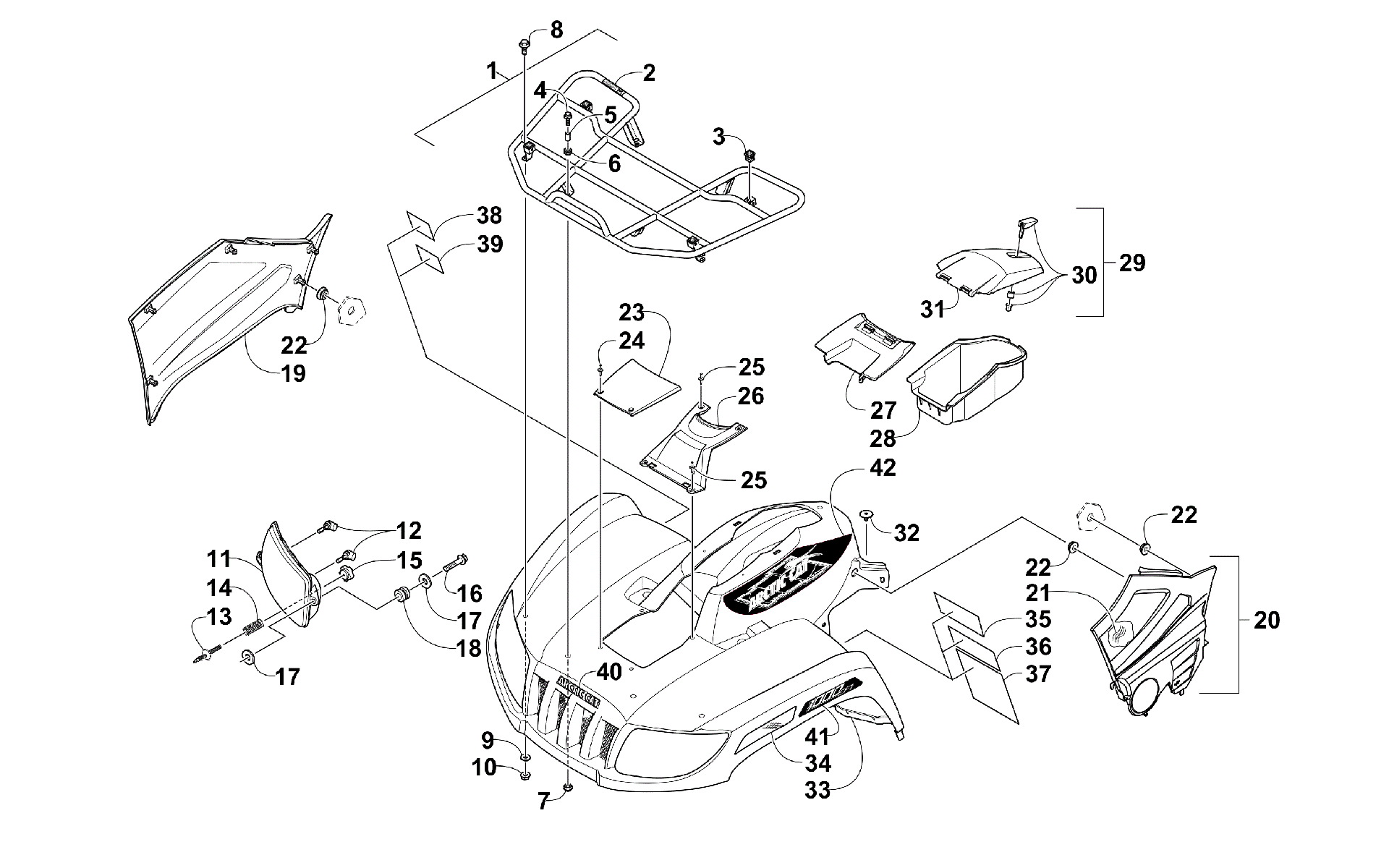

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [300320] для ATV XT RED [A2015AGW1PUSE]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [300320]](/upload/schemas/633458137efe58.59825676.gif)
Номер
Наименование детали
Цена
1
Передний багажник Arctic Cat art. 2506-106
от 21 780 ₽
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
Screw, Cap art. 8410-835
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Фара левая Arctic Cat art. 0509-035
от 7 960 ₽
11
HEADLIGHT,RH-ASSY (inc. 12) art. 0509-044
от 6 950 ₽
12
Лампочка головного света Arctic Cat art. 0409-055
от 1 796 ₽
13
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
14
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
15
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
16
Screw, Self-Tapping art. 0623-785
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
19
PANEL,SIDE-RH (GZ) art. 2406-588
По запросу
20
PANEL,SIDE-LH-ASSY (inc. 21) art. 7506-207
По запросу
21
FOIL,LEFT SPLASH PANEL(replaces 0412-842) art. 1412-124
По запросу
22
Втулка Arctic Cat art. 0423-678
от 326 ₽
23
Крышка доступа к радиатору Arctic Cat art. 1406-358
По запросу
24
Клипса Arctic Cat art. 0423-535
от 263 ₽
25
Клипса Arctic Cat art. 0623-362
от 90 ₽
26
Крышка фальшбака Arctic Cat art. 1406-484
По запросу
27
Крышка бардачка Arctic Cat art. 0470-513
По запросу
28
Бардачок Arctic Cat art. 1406-573
от 4 998 ₽
29
Крышка бардачка с замком Arctic Cat art. 2506-234
По запросу
30
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
31
Крышка бардачка Arctic Cat ( 2506-234 , без замка) art. 0470-514
По запросу
32
Винт Arctic Cat art. 0423-101
от 263 ₽
33
FENDER,FRONT-VIBE MET RED-ASSY (H2) (inc. 34-39) art. 4506-943
По запросу
34
REFLECTOR,FRONT-RH art. 0411-818
По запросу
34
REFLECTOR,FRONT-LH art. 0411-819
По запросу
35
DECAL,WARNING-OFF ROAD ONLY art. 1411-574
По запросу
36
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
37
Decal, Warning - General art. 1411-932
По запросу
38
DECAL,WARNING-HILL (ATV) (RB 6411-412)(replaces 4411-818) art. 6411-412
По запросу
39
DECAL,WARNING-THROTTLE art. 1411-906
По запросу
40
Наклейка "Arctic Cat" art. 1411-725
По запросу
41
DECAL,1000 EFI-RED art. 4411-358
По запросу
42
Decal, Side - Upper Right art. 4411-386
По запросу
42
Decal, Side - Upper Left art. 4411-387
По запросу
