модель 2015 года
- Модель 500
- Код модели ATV 500 RED [A2015ICK4CUSR]

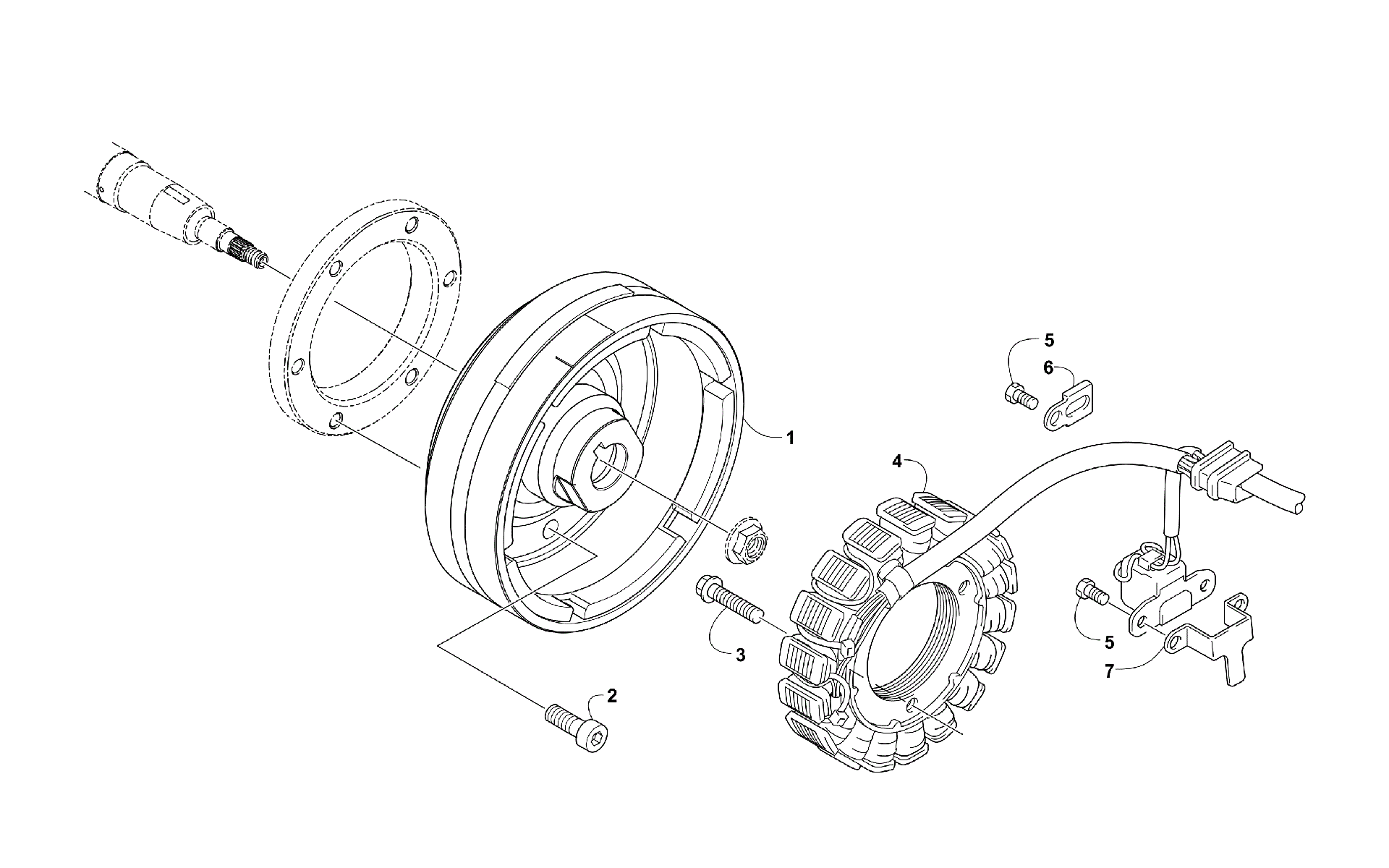

Схема магнето ASSEMBLY [94328] для ATV 500 RED [A2015ICK4CUSR]
Схема
Детали
![Магнето ASSEMBLY [94328]](/upload/schemas/63342979ad9666.55631703.gif)
Номер
Наименование детали
Цена
1
Rotor/Flywheel art. 0802-057
По запросу
2
SCREW,HSH-M8X1.25X20 art. 0826-120
По запросу
3
BOLT FLANGE SH 6X32 art. 3305-945
По запросу
4
STATOR,IGNITION art. 3323-200
По запросу
5
BOLT HEX 5*12(replaces 3303-308) art. 3307-059
По запросу
6
CLAMP, MAGNETO art. 0802-003
По запросу
7
CLAMP, MAGNETO art. 0802-004
По запросу
