модель 2015 года
- Модель 500
- Код модели ATV XR 500 GREEN [A2015XAK4CUSG]

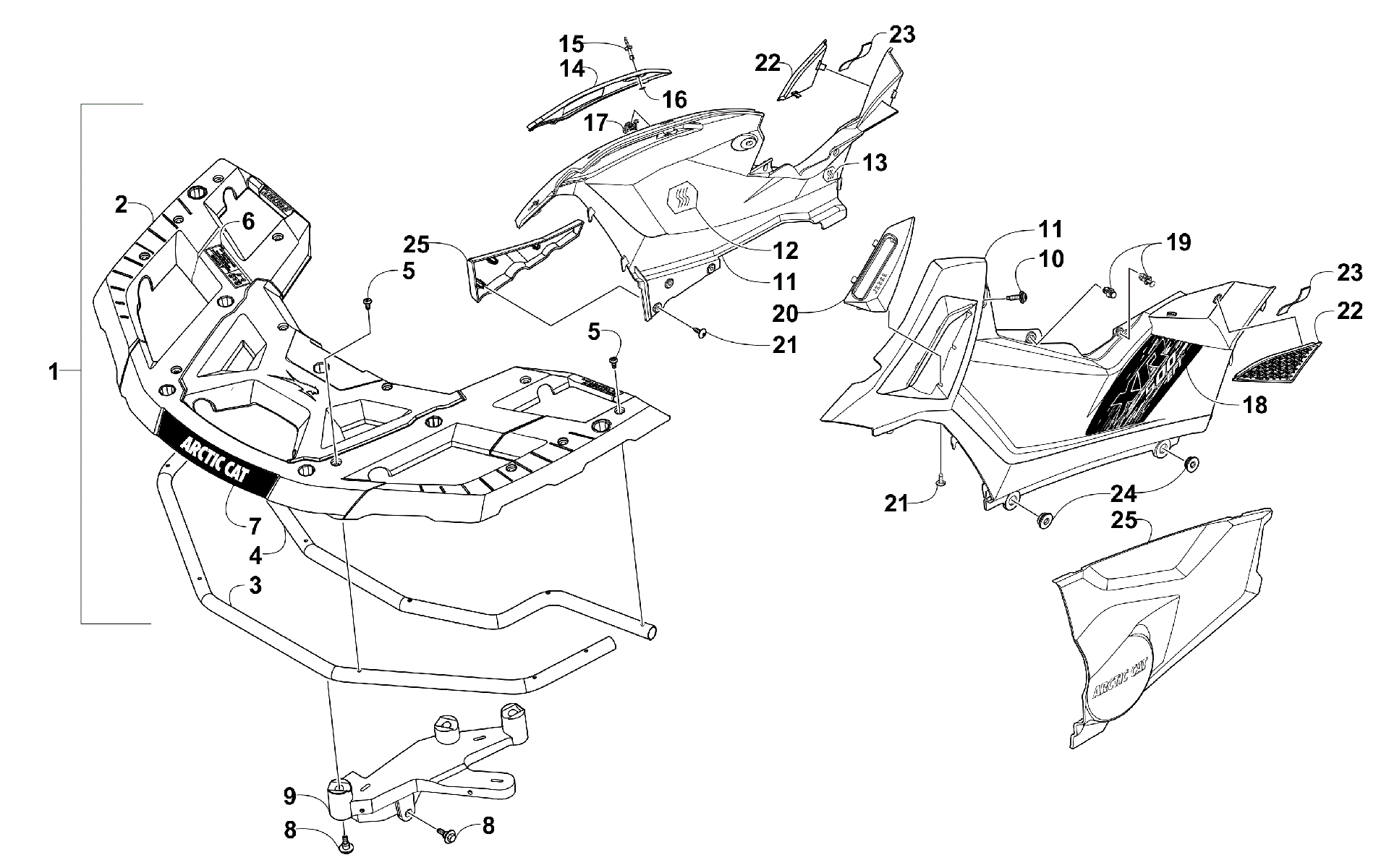

Схема передней части RACK AND SIDE PANEL ASSEMBLIES [300663] для ATV XR 500 GREEN [A2015XAK4CUSG]
Схема
Детали
![Передняя часть RACK AND SIDE PANEL ASSEMBLIES [300663]](/upload/schemas/633428119370f8.22218821.gif)
Номер
Наименование детали
Цена
1
RACK-MOLDED-FRONT-ASSY (inc. 2-6) art. 5506-840
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
TUBE,RACK-OUTER PERIMETER-PTD BLK art. 5506-671
По запросу
4
TUBE,RACK-INNER PERIMETER-PTD BLK art. 5506-592
По запросу
5
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
6
DECAL,WARNING-FRONT RACK art. 4411-678
По запросу
7
Decal, Arctic Cat art. 4411-879
По запросу
8
SCREW,SHOULDER-M8 X 12.7D X 12L art. 1423-280
По запросу
9
MOUNT,RACK FRONT-LH art. 4406-627
По запросу
9
MOUNT,RACK FRONT-RH art. 4406-626
По запросу
10
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
11
Panel, Side - Upper - Left - Green (inc. 12-13) art. 4406-763
По запросу
11
Panel, Side - Upper - Right - Green (inc. 12-13) art. 7506-020
По запросу
12
Foil, Protective(replaces 0412-838) art. 1412-108
По запросу
13
SHIELD,RH PANEL (RB 1412-114)(replaces 0412-852) art. 1412-114
По запросу
14
Panel, PDM Access - Green art. 4406-773
По запросу
15
Pin, Retaining art. 2623-003
от 1 130 ₽
16
Nut, Push art. 2623-004
от 1 130 ₽
17
Clip, Retaining art. 2623-005
от 1 130 ₽
18
DECAL,SIDE 500 EFI-MARSH-LH art. 4411-621
По запросу
18
DECAL,SIDE 500 EFI-MARSH-RH art. 4411-620
По запросу
19
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
20
GATE,SHIFT-AUTO-W/PARK art. 2402-218
По запросу
21
Screw, Self Tapping art. 1423-284
По запросу
22
VENT,PLASTIC-RH art. 4406-710
По запросу
22
VENT,PLASTIC-LH art. 4406-711
По запросу
23
Подкладка Arctic Cat art. 0617-556
По запросу
24
Втулка Arctic Cat art. 0423-678
от 326 ₽
25
PANEL,ENGINE COVER-RH (500) art. 4406-725
По запросу
25
PANEL,ENGINE COVER-LH art. 4406-579
По запросу
