модель 2015 года
- Модель 500
- Код модели ATV XR 500 RED [A2015XAK4CUSR]

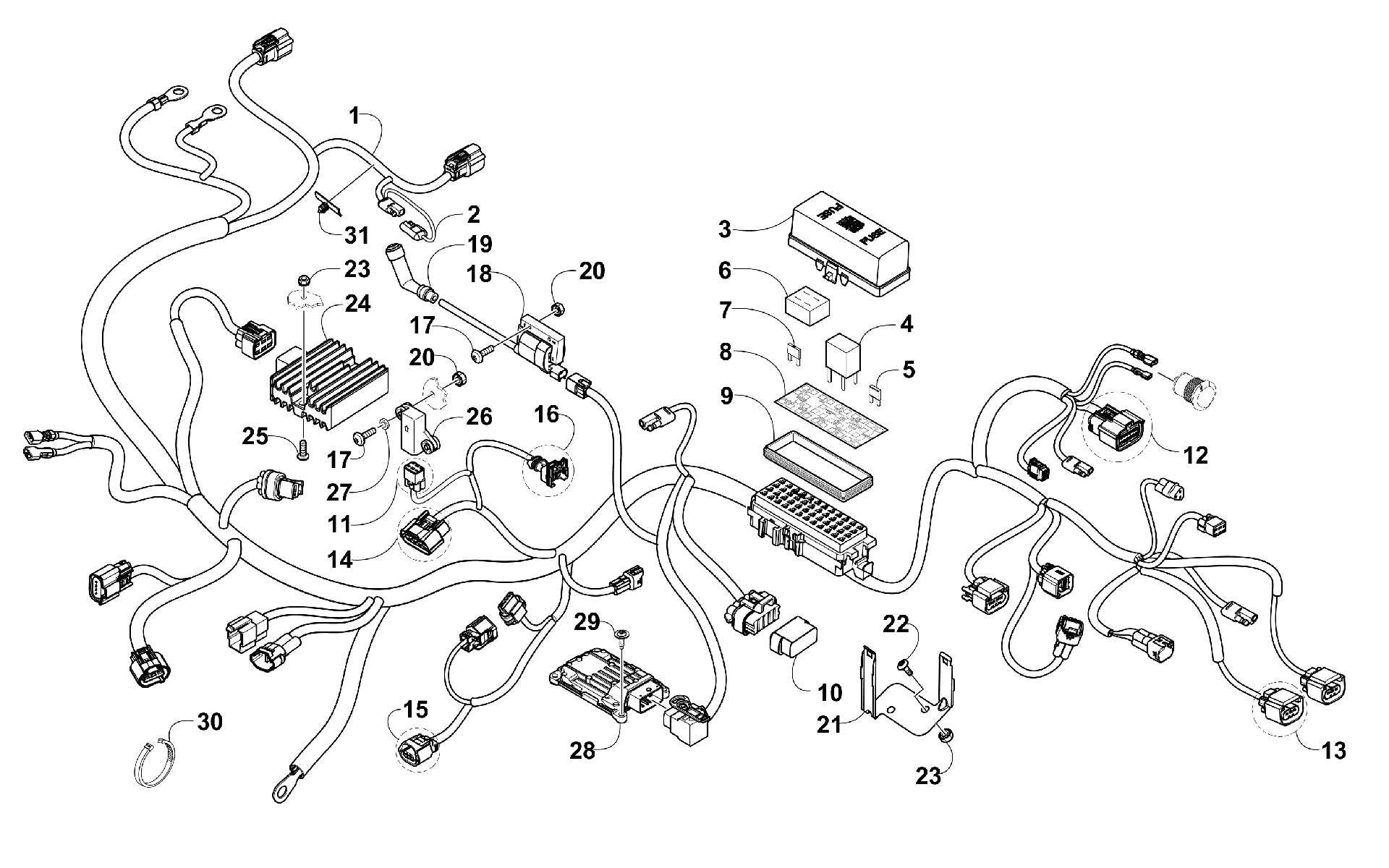

Схема жгута проводов ASSEMBLY [300659] для ATV XR 500 RED [A2015XAK4CUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [300659]](/upload/schemas/63343a5a3f8ee8.82505776.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN-015 500 (inc. 2-10) art. 0486-532
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp art. 0430-045
от 2 250 ₽
4
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
5
Circuit Breaker - 15 Amp art. 0430-100
По запросу
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM-015 ATV art. 4411-131
По запросу
9
Seal art. 0430-086
По запросу
10
Cover, Diagnostics Connector art. 0430-103
По запросу
11
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
12
KIT,PS GAUGE CONNECTOR art. 2436-081
По запросу
13
KIT,HL CONNECTOR REPAIR (H13) art. 2436-080
По запросу
14
KIT,REPAIR-4P TMAP CONNECTOR art. 1436-484
По запросу
15
KIT,HARNESS,REPAIR-TPS SENSOR art. 2436-082
По запросу
16
KIT,ECT SENSOR/INJECTOR art. 0437-103
По запросу
17
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
18
Coil, Ignition - Assembly (inc. 19) art. 0824-070
По запросу
19
Колпачок свечи зажигания Arctic Cat art. 0824-056
от 3 161 ₽
20
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
21
BRKT,PDM-ANGLE-PTD BLK art. 0530-129
По запросу
22
Screw, Machine art. 8476-612
По запросу
23
Nut art. 0623-038
от 110 ₽
24
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
25
Screw, Machine art. 8476-625
от 160 ₽
26
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
27
Washer art. 0123-802
от 110 ₽
28
ECU,EFI-PROGRAMMED-CAN/SYN (ATV 500) art. 0530-130
По запросу
29
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
30
Зажим Arctic Cat art. 0123-788
По запросу
30
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
30
CABLE TIE,DOUBLE LOOP-11" art. 1423-270
По запросу
31
Clip, Routing art. 0430-102
По запросу
