модель 2015 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2015IBO4EETP]

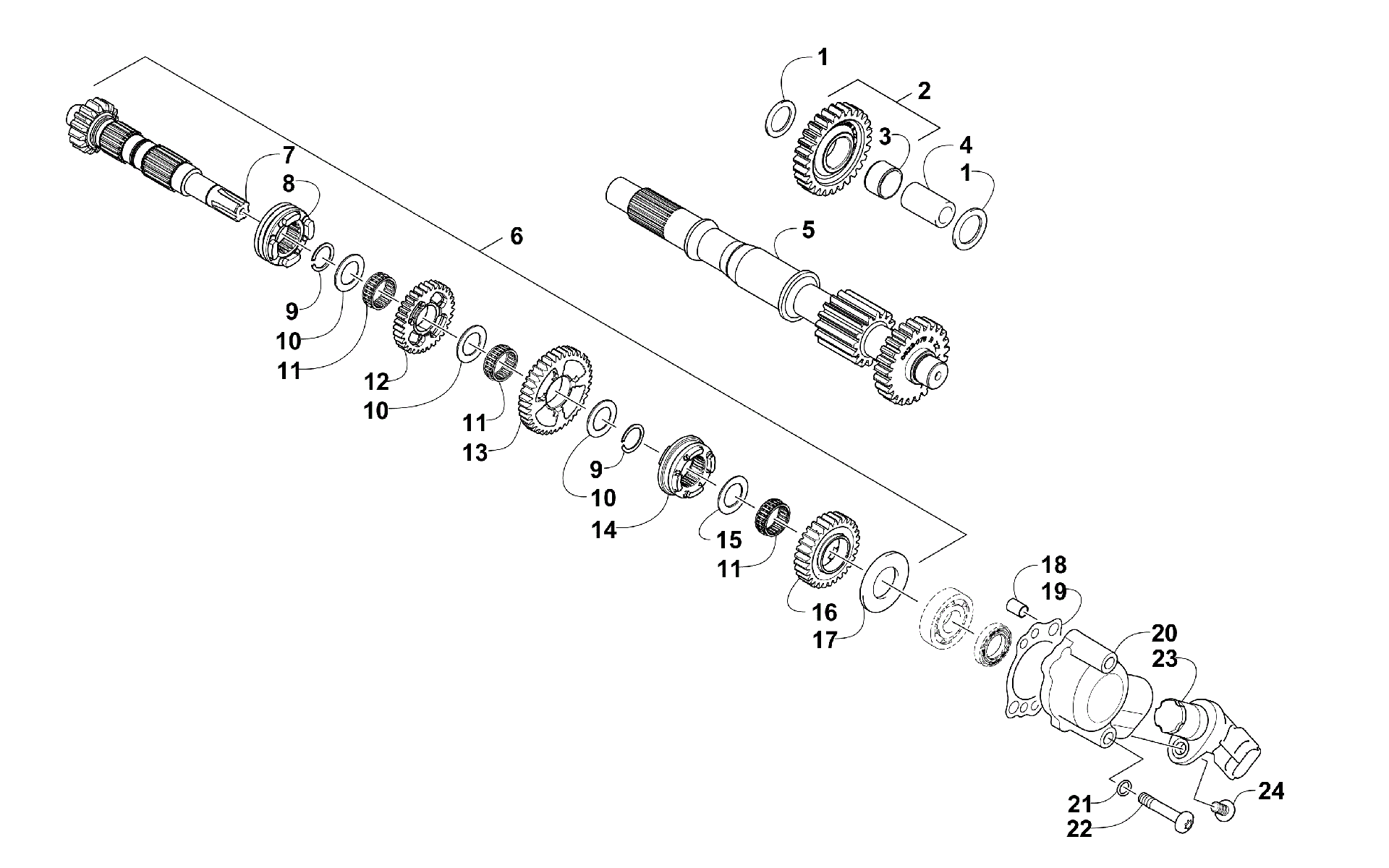

Схема узла вторичной передачи [97030] для ATV 550 EFT BLACK [A2015IBO4EETP]
Схема
Детали
![Узел вторичной передачи [97030]](/upload/schemas/633436b418db21.10994508.gif)
Номер
Наименование детали
Цена
1
WASHER,STEEL-20X30X1 art. 0828-101
По запросу
2
GEAR,REVERSE-BUSHING (inc. 3) art. 0822-092
По запросу
3
Bushing Not Serviced Individually art. -N/A-
По запросу
4
SHAFT,REVERSE-IDLER art. 0822-080
По запросу
5
DRIVE SHAFT art. 0822-076
По запросу
6
COUNTERSHAFT ASSY MFG PKG (inc. 7-17) art. 0822-133
По запросу
7
COUNTERSHAFT art. 0822-134
По запросу
8
DOG,SLIDING-REVERSE art. 0822-135
По запросу
9
RING,EXTERNAL RETAINING DSH-26 art. 0831-091
По запросу
10
WASHER,SPLINED art. 0828-099
По запросу
11
BEARING,NEEDLE-SPLIT CASE art. 0832-061
По запросу
12
GEAR, REVERSE DRIVEN-33T art. 0822-136
По запросу
13
GEAR,DRIVEN-LOW-40T art. 0822-137
По запросу
14
DOG,SLIDING-FORWARD art. 0822-138
По запросу
15
SHIM,COUNTERSHAFT art. 0822-075
По запросу
16
GEAR,DRIVEN-HIGH-30T art. 0822-139
По запросу
17
WASHER,RETAINING-THRUST art. 0829-059
По запросу
18
Pin, Dowel art. 0829-023
По запросу
19
GASKET,ODOMETER DRIVE art. 0830-129
По запросу
20
HOUSING,SPEEDO SENSOR (SHORT) art. 0822-130
По запросу
21
SEAL,FASTENER art. 0830-107
от 420 ₽
22
Винт Arctic Cat art. 8468-645
от 221 ₽
23
Датчик скорости Arctic Cat art. 0824-042
По запросу
24
Screw, Machine art. 8468-620
По запросу
