модель 2015 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2015TBT4DETG]

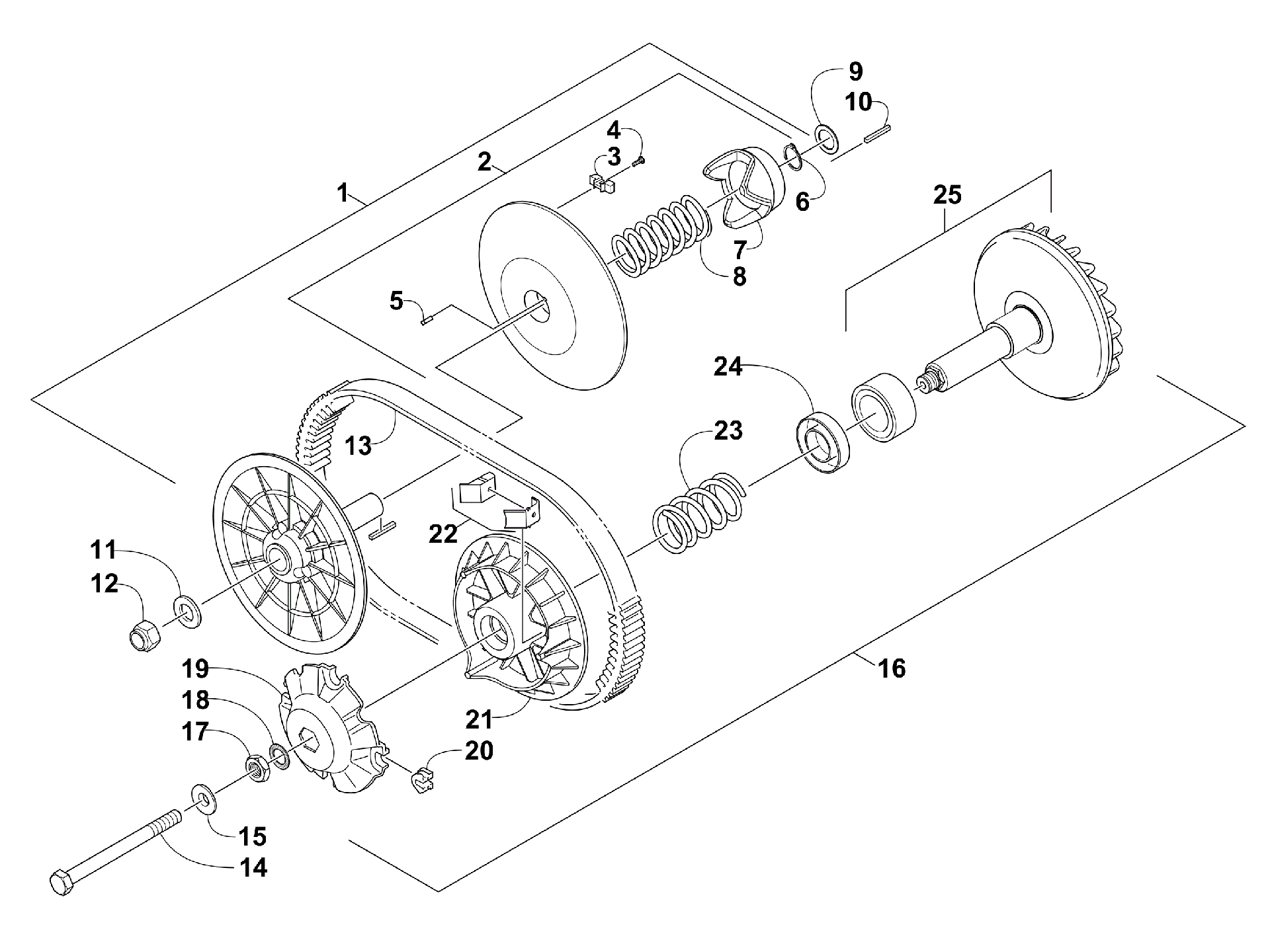

Схема сцепления ASSEMBLIES [300534] для ATV 700 DIESEL EFT GREEN [A2015TBT4DETG]
Схема
Детали
![Сцепление ASSEMBLIES [300534]](/upload/schemas/63344cb9ed0207.59079957.gif)
Номер
Наименование детали
Цена
1
PULLEY,DRIVEN-ASSY(LP3) (inc. 2-8) art. 0823-539
По запросу
2
PULLEY,DRIVEN-ASSY UNCALIBRATED (LP3) (inc. 3-6) art. 0823-554
По запросу
3
SHOE,CAM-DRIVEN PULLEY art. 0823-454
По запросу
4
Screw, Cam Shoe art. 0823-177
По запросу
5
KEY-1/4" art. 0823-383
По запросу
6
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
7
CAM,DRIVEN CLUTCH-45 DEG (DIECAST) art. 0823-453
По запросу
8
SPRING-DRIVEN CLUTCH art. 0823-378
По запросу
9
Washer, Thrust art. 0623-954
По запросу
10
KEY,DRIVEN PULLEY-3/16 art. 0423-718
По запросу
11
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
12
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
13
Ремень вариатора art. 1402-564
По запросу
14
HEX HEAD BOLT M12X1.75-140-10.9 art. 0423-673
По запросу
15
WASHER, HAT art. 0423-733
По запросу
16
PULLEY,DRIVE-ASSEMBLY (inc. 17-25) art. 0823-540
По запросу
17
NUT art. 2402-275
По запросу
18
WASHER art. 2402-274
По запросу
19
CAP ASSY (inc. 20) art. 1502-207
По запросу
20
SLIDER art. 1402-628
По запросу
21
SHEAVE,SLIDING art. 2402-273
По запросу
22
BLOCK,CENTRIFUGAL MASS art. 2402-276
По запросу
23
SPRING art. 0423-745
По запросу
24
SEAT,SPRING art. 2402-270
По запросу
25
SHEAVE, FIXED art. 2402-269
По запросу
