модель 2015 года
- Модель 700
- Код модели ATV 700 EFT RED [A2015IBT4EETR]
Схема рамы AND RELATED PARTS [300600] для ATV 700 EFT RED [A2015IBT4EETR]
Схема
Детали

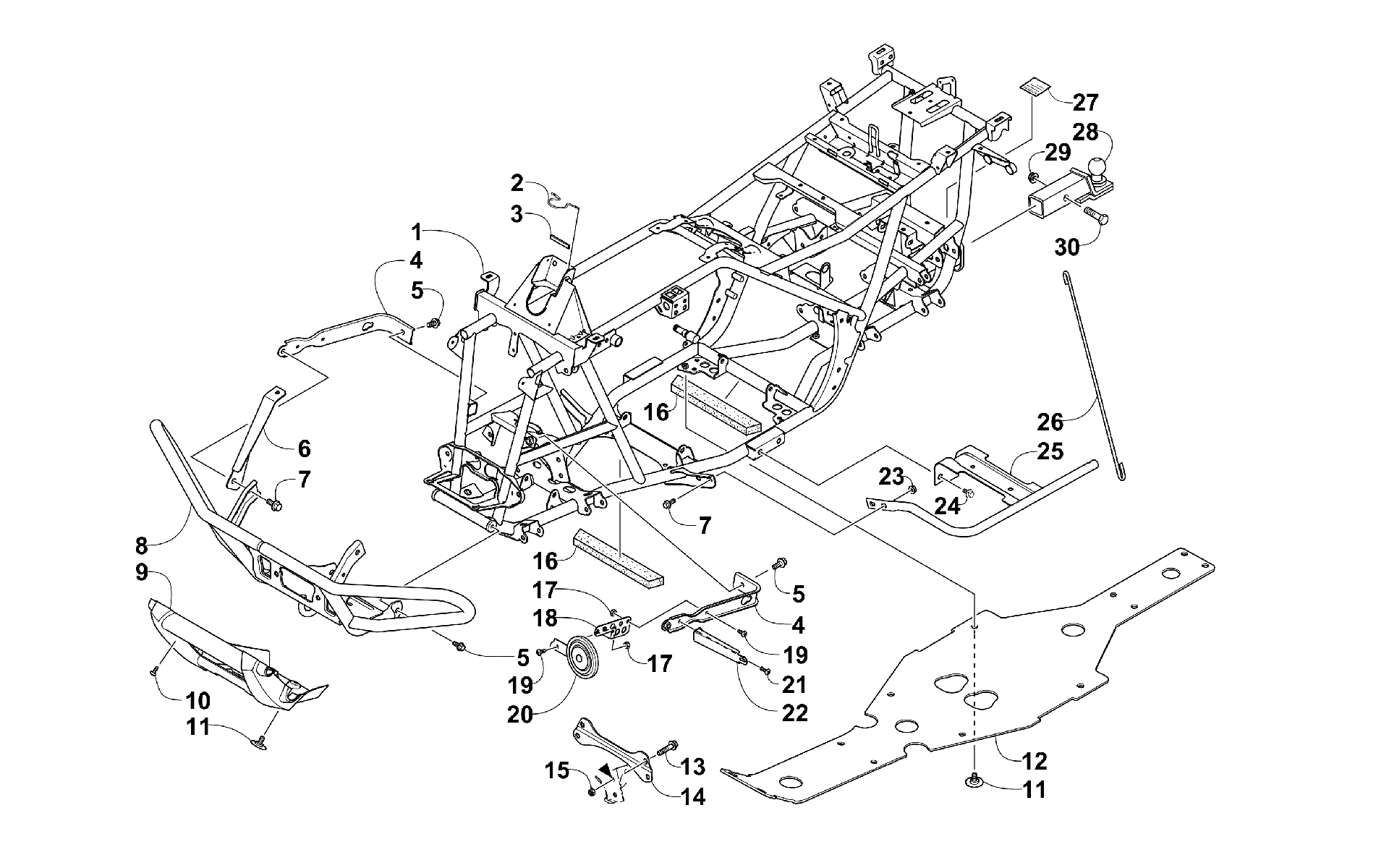

![Рама AND RELATED PARTS [300600]](/upload/schemas/6334594a62ae49.74133226.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-450/550/650/700-PTD BLACK(replaces 4506-550) art. 9506-115
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
5
Болт Arctic Cat art. 8409-020
от 110 ₽
6
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
6
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
9
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
10
Болт Arctic Cat art. 0423-419
По запросу
11
Винт Arctic Cat art. 0423-101
от 263 ₽
12
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
13
Screw, Cap art. 8409-025
По запросу
14
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
15
Гайка Arctic Cat art. 0423-744
от 263 ₽
16
PAD,BATTERY-TOP RR art. 0406-289
По запросу
17
Nut art. 0623-038
от 110 ₽
18
BRACKET,MOUNT-HORN art. 2406-321
По запросу
19
Винт Arctic Cat art. 8477-616
от 110 ₽
20
Horn, Electric - 12V(replaces 0430-053) art. 0430-131
По запросу
21
Винт Arctic Cat art. 8477-620
от 168 ₽
22
Bracket, Support - Right art. 2416-162
По запросу
22
Bracket, Support - Left art. 2416-163
По запросу
23
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
24
Болт Arctic Cat art. 8409-016
от 221 ₽
25
Кронштейн правой подножки Arctic Cat art. 1506-380
от 7 240 ₽
25
Кронштейн левой подножки Arctic Cat art. 1506-379
от 7 240 ₽
26
ROD,SUPPORT-BLACK art. 2506-423
от 750 ₽
27
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
28
KIT,HITCH/BALL (50MM) (inc. 29-30) art. 0541-857
По запросу
29
NUT,HEX-FLG SIDE LOCK GRF 1/2-13 Z&C art. 0423-690
По запросу
30
SCREW,CAP-HH 1/2-13 X 3.25 GR5 Z&C art. 0423-693
По запросу
