модель 2015 года
- Модель TRV 500
- Код модели TRV 500 RED [A2015TBK4CUSR]

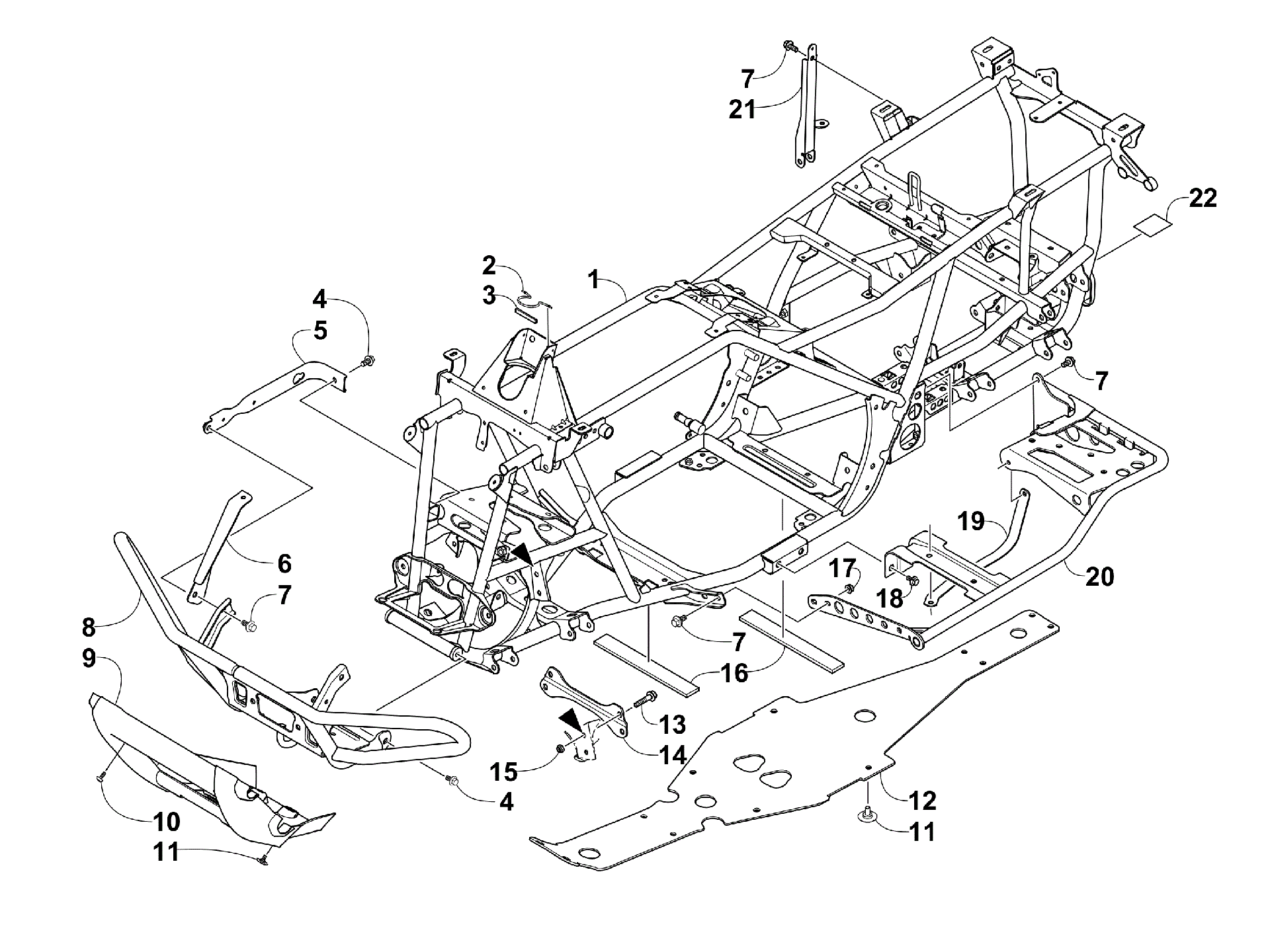

Схема рамы AND RELATED PARTS [100064] для TRV 500 RED [A2015TBK4CUSR]
Схема
Детали
![Рама AND RELATED PARTS [100064]](/upload/schemas/633463f0f41391.34364091.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-TRV-PTD BLACK (VP) art. 4506-831
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
6
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
6
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
9
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
10
Болт Arctic Cat art. 0423-419
По запросу
11
Винт Arctic Cat art. 0423-101
от 263 ₽
12
PANEL,BELLY art. 2406-091
По запросу
13
Screw, Cap art. 8409-025
По запросу
14
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
15
Гайка Arctic Cat art. 0423-744
от 263 ₽
16
PAD,BATTERY-TOP RR art. 0406-289
По запросу
17
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
18
Болт Arctic Cat art. 8409-016
от 221 ₽
19
STRAP,FOOTREST SUPPORT-LH art. 2406-217
По запросу
19
STRAP,FOOTREST SUPPORT-RH art. 2406-216
По запросу
20
Каркас правой подножки Arctic Cat art. 1506-848
от 12 485 ₽
20
Каркас левой подножки Arctic Cat art. 1506-849
от 12 485 ₽
21
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
22
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
