модель 2015 года
- Модель TRV 700
- Код модели TRV 700 LTD RED [A2015TCT1PUSE]

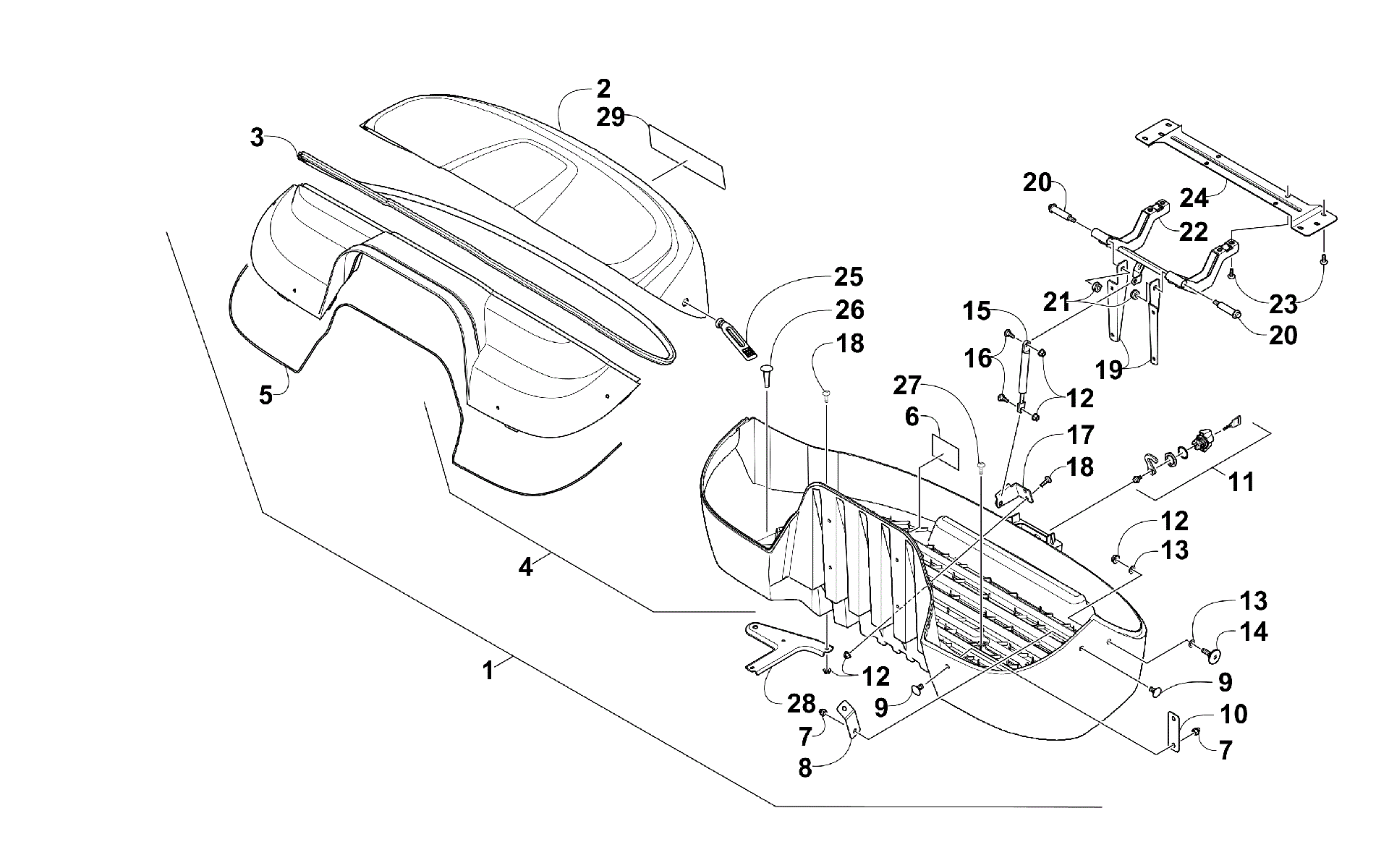

Схема sTORAGE BOX узел [300091] для TRV 700 LTD RED [A2015TCT1PUSE]
Схема
Детали
![STORAGE BOX узел [300091]](/upload/schemas/6334860d6fbfd4.82238599.gif)
Номер
Наименование детали
Цена
1
BOX,STORAGE-VIBE MET RED-ASSY W/PKG (inc. 2-25) art. 2516-874
По запросу
2
LID,STORAGE BOX-VIBE MET RED-RTD-PTD art. 4506-961
По запросу
3
Прокладка ( уплотнитель ) крышки кофра Arctic Cat art. 2406-787
По запросу
4
BOTTOM,TOP-STORAGE BOX ASSY-VIBE MET RED (inc. 5-10) art. 4506-958
По запросу
5
SEAL,TOP-STORAGE BOX art. 2406-793
По запросу
6
DECAL,WARNING STORAGE BOX art. 1411-877
По запросу
7
NUT,HEX DOMED-M6 X 1.0 art. 0423-901
По запросу
8
PLATE,MOUNTING-STORAGE BOX-PTD art. 2516-117
По запросу
9
BOLT,CARRIAGE-M6X13-Z&B art. 0423-895
По запросу
10
PLATE,MOUNTING-STORAGE BOX-PTD art. 2516-116
По запросу
11
Замок капота Arctic Cat art. 2416-209
По запросу
12
Гайка Arctic Cat art. 8427-602
от 116 ₽
13
Washer art. 8050-223
По запросу
14
Screw, Shoulder art. 1423-060
По запросу
15
Амортизатор заднего кофра Arctic Cat art. 2416-198
По запросу
16
Болт Arctic Cat art. 0423-355
По запросу
17
Bracket, Mounting - Lid Support art. 2516-511
По запросу
18
Винт Arctic Cat art. 8477-620
от 168 ₽
19
HINGE,STATIONARY-LH art. 2416-195
По запросу
19
HINGE,STATIONARY-RH art. 2416-194
По запросу
20
Screw, Shoulder art. 0423-505
от 210 ₽
21
Nut, Hex art. 8432-802
По запросу
22
HINGE,PIVOT-WLDMT art. 2516-514
По запросу
23
Винт Arctic Cat art. 8477-616
от 110 ₽
24
BRACE,LID - PTD BLACK (STORGE BOX) art. 2516-555
По запросу
25
Фиксатор капота Arctic Cat art. 1606-930
от 451 ₽
26
PLUG,BOTTOM-BOX-STORAGE art. 2406-843
По запросу
27
SCREW,CAP-SERR HFH M6 X 1.0 X 20 BLK art. 0423-889
По запросу
28
Bracket, Mounting - Safety Flag art. 2506-926
По запросу
29
Наклейка "Arctic Cat" art. 1411-725
По запросу
