модель 2016 года
- Модель 1000 MudPro
- Код модели ATV MUD PRO SE EPS WHITE [A2016MLW1PUSW]

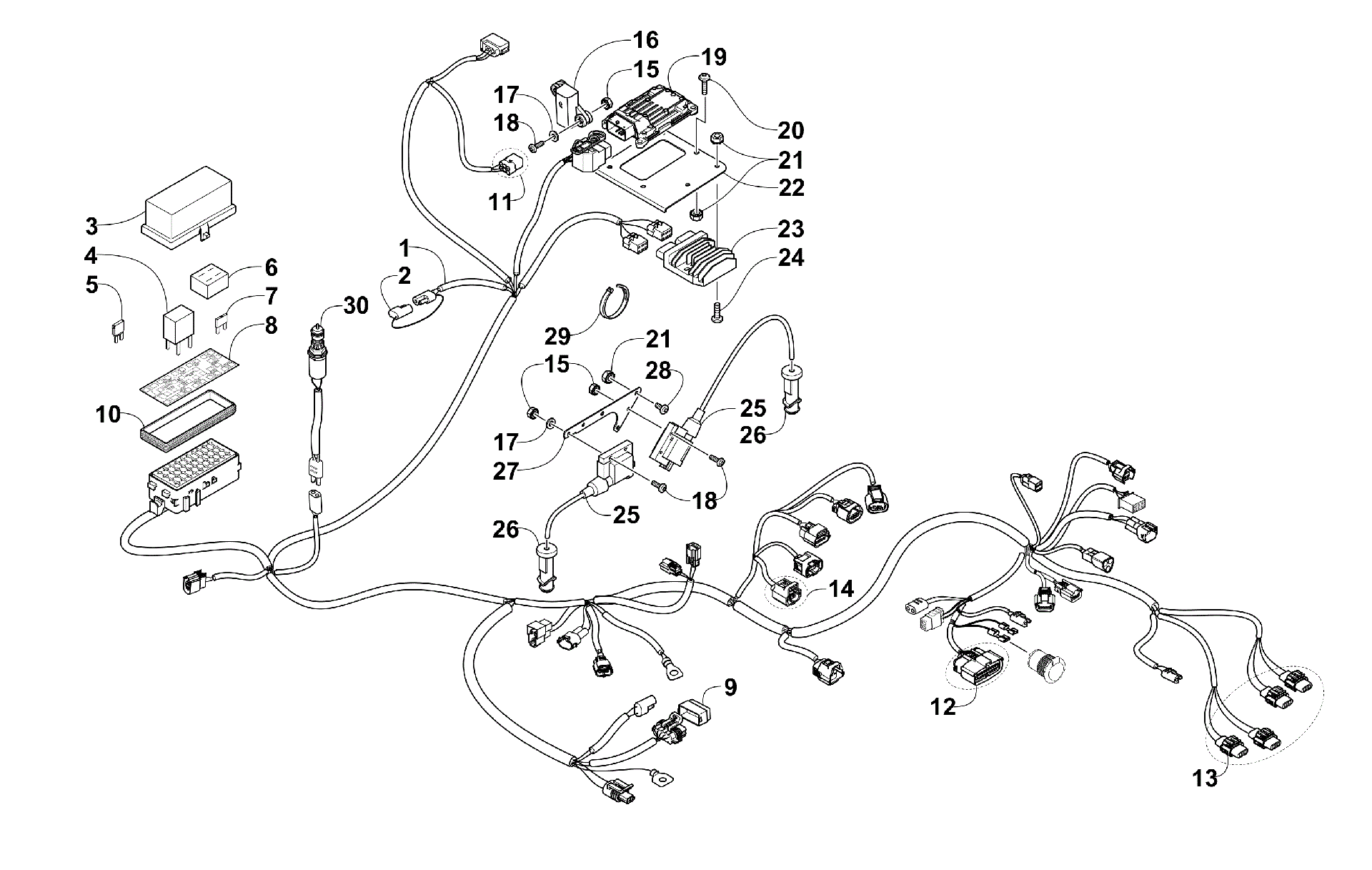

Схема жгута проводов ASSEMBLY [300345] для ATV MUD PRO SE EPS WHITE [A2016MLW1PUSW]
Схема
Детали
![Жгут проводов ASSEMBLY [300345]](/upload/schemas/63334c87a51cb9.15879495.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN(015 MUD PRO 1000 EPS) (inc. 2-10) art. 0486-505
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
4
Relay (4-Pin) 20 Amp art. 0430-045
от 2 250 ₽
5
Circuit Breaker - 15 Amp art. 0430-100
По запросу
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (2014 ATV SYN) art. 3411-968
По запросу
9
Cover, Diagnostics Connector art. 0430-103
По запросу
10
Seal art. 0430-086
По запросу
11
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
12
KIT,CAN GAUGE CONNECTOR art. 1436-818
По запросу
13
KIT,HL CONNECTOR REPAIR (A BODY) art. 1436-289
По запросу
14
KIT,REPAIR-3P MAP CONNECTOR art. 1436-483
По запросу
15
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
16
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
17
Washer art. 0123-802
от 110 ₽
18
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
19
ECM,EFI-S (015 1000 MP) art. 0530-133
По запросу
20
Болт Arctic Cat art. 8476-620
По запросу
21
Nut art. 0623-038
от 110 ₽
22
BRACKET,ECU-SYN art. 2416-175
По запросу
23
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
24
Screw, Machine art. 8476-625
от 160 ₽
25
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
26
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
27
BRACKET,COIL art. 2416-268
По запросу
28
Винт Arctic Cat art. 8476-616
По запросу
29
Зажим Arctic Cat art. 0123-788
По запросу
29
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
30
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
