модель 2016 года
- Модель 1000
- Код модели ATV XT GREEN [A2016AGW1PUSX]

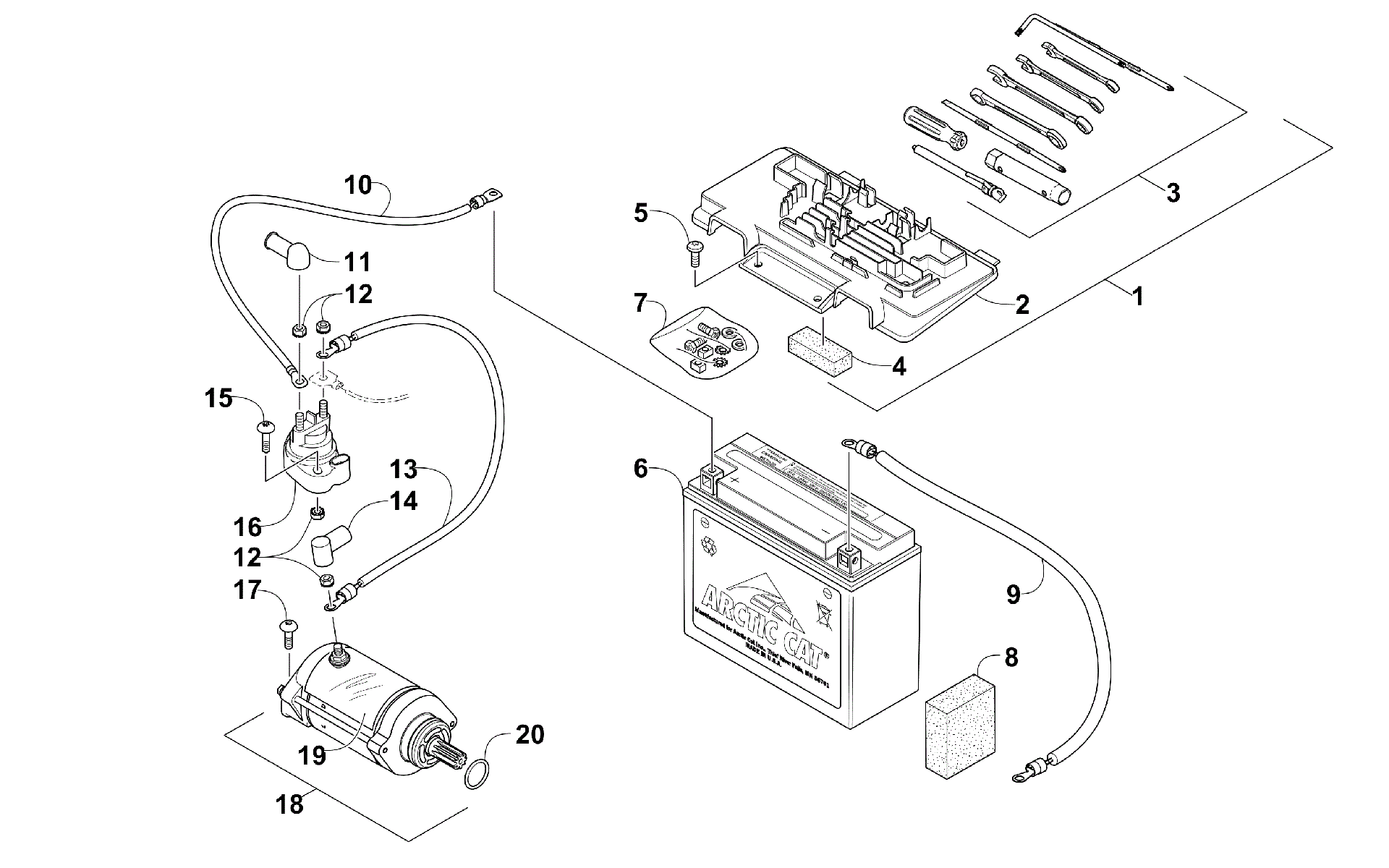

Схема аккумулятора AND STARTER ASSEMBLY [300310] для ATV XT GREEN [A2016AGW1PUSX]
Схема
Детали
![Аккумулятор AND STARTER ASSEMBLY [300310]](/upload/schemas/63332154a8c8a0.05735529.gif)
Номер
Наименование детали
Цена
1
TRAY,TOOL-ASSY (inc. 2-4) art. 5993-040
По запросу
2
Крышка АКБ , инструментальный поддон Arctic Cat art. 4406-136
По запросу
3
KIT, TOOL art. 0444-122
По запросу
4
PAD,BATTERY-0.75" art. 0417-016
По запросу
5
Болт Arctic Cat art. 8476-620
По запросу
6
Battery (inc. 7) art. 0745-406
По запросу
7
Kit, Hardware art. 0445-082
По запросу
8
FOAM,BATTERY art. 0417-012
По запросу
9
CABLE,BATTERY-ENGINE (27" BLK #6) art. 0445-063
По запросу
10
CABLE,BATTERY-SOLENOID (8.5" RED #6) art. 0445-062
от 600 ₽
11
Boot, Terminal art. 0645-327
от 210 ₽
12
Nut art. 0623-038
от 110 ₽
13
Cable, Solenoid/Starter (inc. 14) art. 0445-066
По запросу
14
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
15
Screw, Machine art. 8476-630
По запросу
16
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
17
Болт Arctic Cat art. 8408-625
от 116 ₽
18
Motor, Starter - Assembly (inc. 19-20) art. 0825-030
По запросу
19
SHIELD,HEAT-STARTER (SEM) art. 0412-677
По запросу
20
O-RING,33.5MMX3MM art. 0830-228
По запросу
