модель 2016 года
- Модель 300
- Код модели ATV 300 2X4 UTILITY GREEN [A2016KUF2BUSZ]

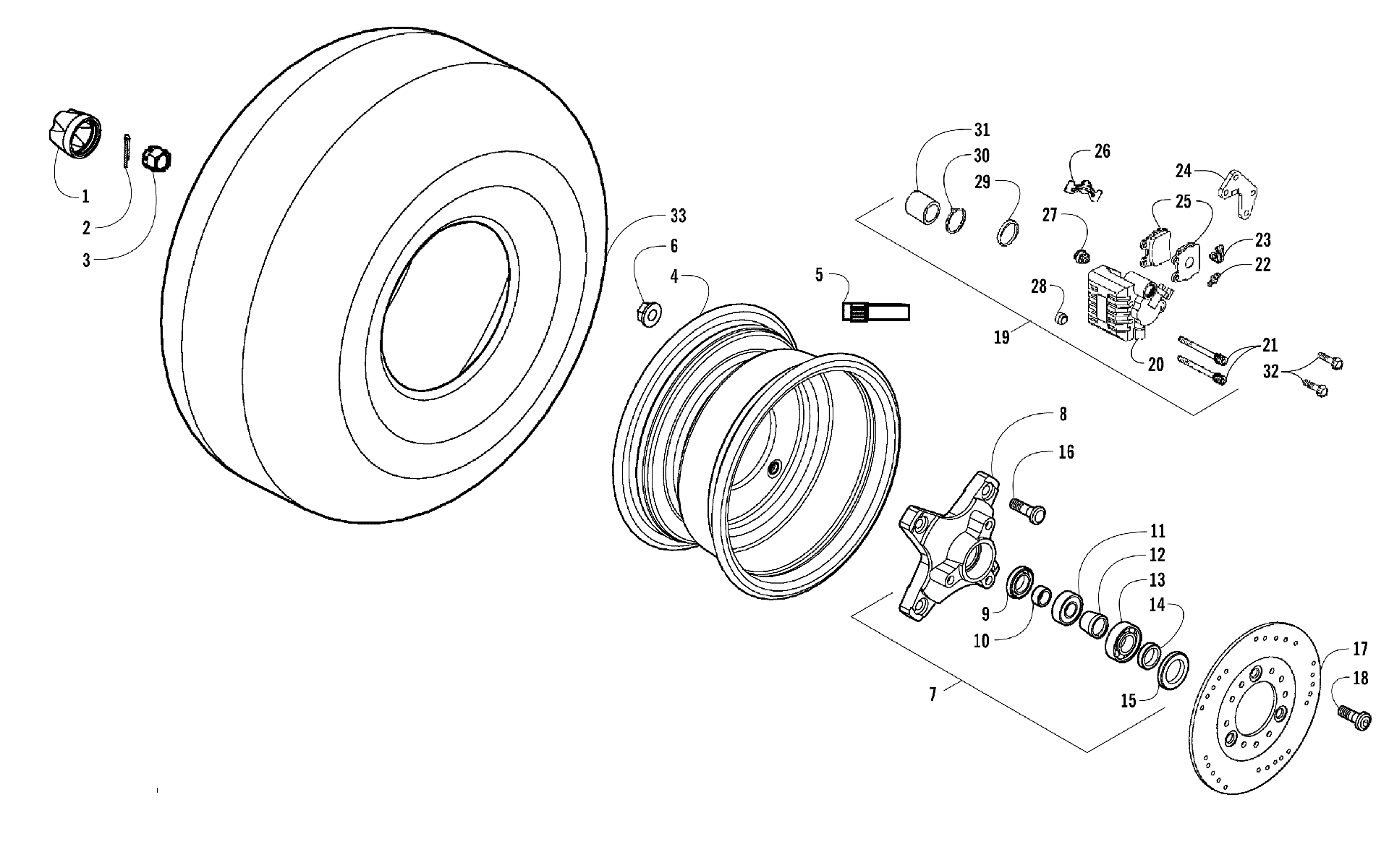

Схема передней части WHEELS AND BRAKE ASSEMBLY [301255] для ATV 300 2X4 UTILITY GREEN [A2016KUF2BUSZ]
Схема
Детали
![Передняя часть WHEELS AND BRAKE ASSEMBLY [301255]](/upload/schemas/632f1e1ba733f9.70871673.gif)
Номер
Наименование детали
Цена
1
Ступичный колпачок Arctic Cat art. 3303-931
от 1 187 ₽
2
PIN SPLIT 3*30 art. 3303-340
По запросу
3
NUT FLANGE CASTLE 14MM art. 3303-330
По запросу
4
RIM COMP FR WHEEL art. 3306-883
По запросу
5
VALVE RIM (TR412) art. 3304-562
По запросу
6
NUT WHEEL art. 3304-028
По запросу
7
CONNECTOR ASSY FR (inc. 8-16) art. 3303-903
По запросу
8
Hub, Wheel Not a Service Part art. -N/A-
По запросу
9
OIL SEAL 20*35*7 art. 3304-089
По запросу
10
COLLAR FR WHEEL SIDE A art. 3303-898
По запросу
11
BEARING BALL RADIAL 6004/20*42*12 art. 3304-200
По запросу
12
COLLAR FR WHEEL DIST art. 3303-900
По запросу
13
BEARING BALL RADIAL 6202/15*35*11 art. 3304-202
По запросу
14
COLLAR FR WHEEL SIDE B art. 3303-899
По запросу
15
OIL SEAL 28*42*7 art. 3304-088
По запросу
16
BOLT CONNECTOR art. 3304-014
По запросу
17
DISK FR BRK L art. 3303-918
По запросу
17
DISK FR BRK R art. 3303-912
По запросу
18
BOLT STEP HOLDER 8*24 art. 3304-015
По запросу
19
CALIPER ASSY FR LH (inc. 20-32) art. 3306-193
По запросу
19
CALIPER ASSY FR RH (inc. 20-32) art. 3306-192
По запросу
20
Housing, Caliper - Left Not a Service Part art. -N/A-
По запросу
21
PIN HANGER art. 3304-326
По запросу
22
SCREW BLEEDER art. 3304-302
По запросу
23
CAP BLEEDER art. 3304-303
По запросу
24
BRACKET ASSY R art. 3304-317
По запросу
24
BRACKET ASSY L art. 3304-328
По запросу
25
Колодки тормозные Arctic Cat art. 3303-908
По запросу
26
SPRING PAD art. 3304-315
По запросу
27
BOOT A art. 3304-322
По запросу
28
BUSH PIN art. 3304-329
По запросу
29
SEAL PISTON (HAND BRAKE) art. 3303-922
По запросу
30
DUST SEAL (HAND BRAKE) art. 3303-910
По запросу
31
PISTON, CALIPER (HAND BRAKE) art. 3303-909
По запросу
32
BOLT FLANGE 8*20 art. 3304-565
По запросу
33
TIRE ASSY FR (KENDA) art. 3306-204
По запросу
