модель 2016 года
- Модель 400
- Код модели ATV ALTERRA 400 L7E RED [A2016KAG4B7ER]

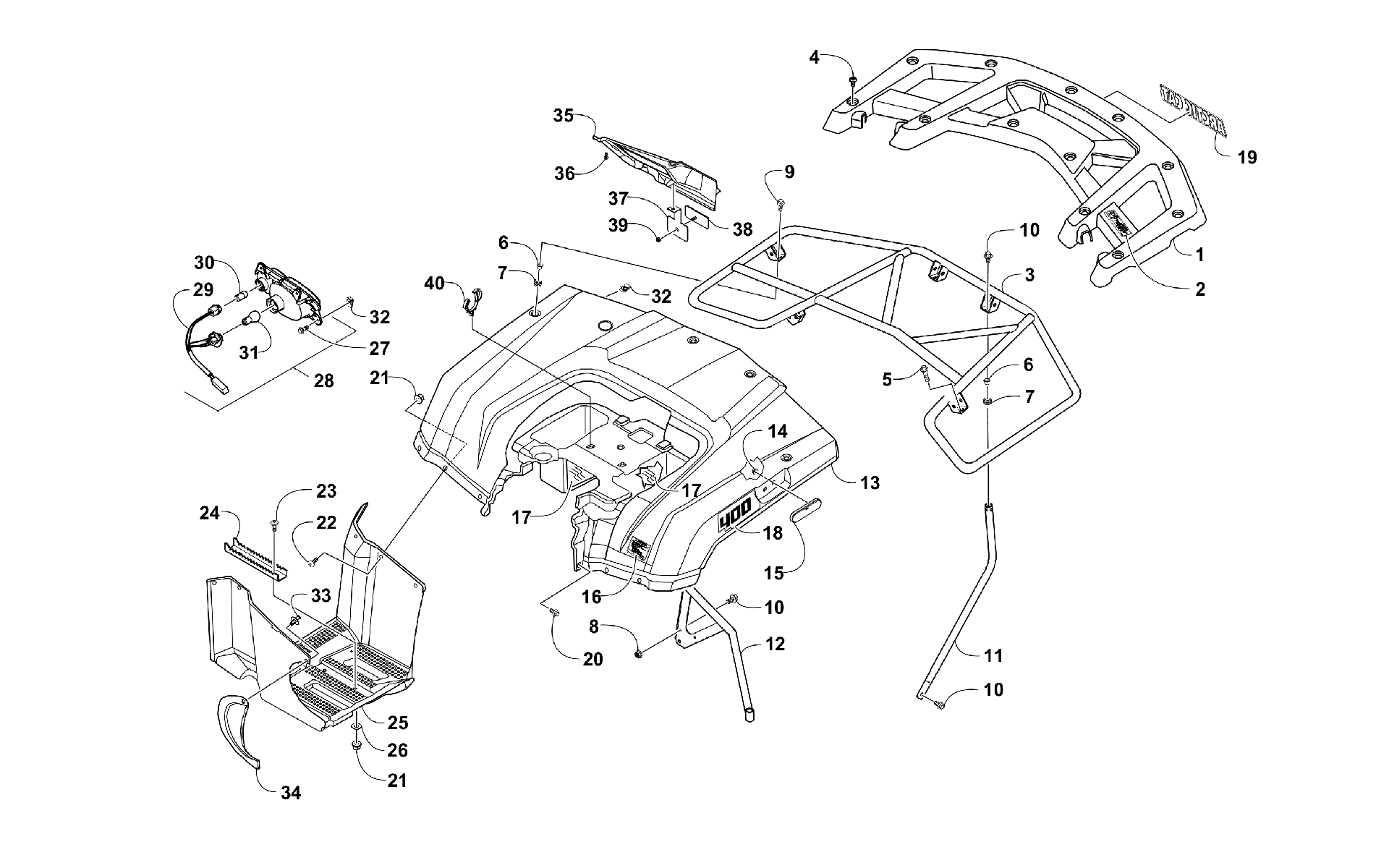

Схема узла задней части, багажника и фонаря [301432] для ATV ALTERRA 400 L7E RED [A2016KAG4B7ER]
Схема
Детали
![Узел задней части, багажника и фонаря [301432]](/upload/schemas/6331752e45db38.60855335.gif)
Номер
Наименование детали
Цена
1
PANEL REAR RACK-ASSY (inc. 2) art. 3307-190
По запросу
2
DECAL,WARNING RACK (150LB) art. 1411-682
По запросу
3
RACK REAR art. 3307-183
По запросу
4
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
5
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
6
Втулка крепежная Arctic Cat art. 0423-669
По запросу
7
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
8
NUT FLANGE 8MM art. 3304-668
По запросу
9
BOLT,M8*25 art. 3313-522
По запросу
10
BOLT FLANGE 8*16 art. 3304-543
По запросу
11
TUBE MOUNT-RACK-REAR-WELD (BLACK) art. 3307-184
По запросу
12
TUBE RACK MOUNT art. 3307-185
По запросу
13
Panel, Fender - Rear - Red art. 3307-153
По запросу
14
NUT FLANGE 5MM(G) art. 3304-774
По запросу
15
REFLECTOR,FRONT (OVAL) art. 3313-359
По запросу
16
DECAL,TIRE PRESSURE art. 1411-893
По запросу
17
SHIELD LH art. 3307-159
По запросу
17
SHIELD RH art. 3307-158
По запросу
18
Decal, "400" - Right - Red art. 5411-386
По запросу
18
Decal, "400" - Left - Red art. 5411-387
По запросу
19
DECAL,ARCTIC CAT (XR 400/450) art. 5411-392
По запросу
20
BOLT WASHER 8*16 art. 3305-783
По запросу
21
NUT LOCK art. 3304-431
По запросу
22
SCREW SPECIAL 6*20 art. 3305-703
По запросу
23
BOLT WASHER 6*20 art. 3304-586
По запросу
24
Подножка черная art. 5506-497
от 1 848 ₽
25
FOOTWELL RH art. 3307-160
По запросу
25
FOOTWELL LH art. 3307-161
По запросу
26
WASHER,PLAIN 6MM art. 3305-852
По запросу
27
BOLT WASH 5*16 art. 3304-029
По запросу
28
LIGHT ASSY L RR COMB (inc. 29-31) art. 3307-667
По запросу
28
LIGHT ASSY R RR COMB (inc. 29-31) art. 3307-666
По запросу
29
Socket Assembly - Left art. 3307-669
По запросу
29
Socket Assembly - Right art. 3307-668
По запросу
30
BULB,WINKER-YELLOW (12V 10W) art. 3304-825
По запросу
31
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
32
NUT CLIP 5MM art. 3304-061
По запросу
33
CLIP,MUDGUARD art. 3305-448
По запросу
34
MUDGUARD FR RH FOOTWELL art. 3307-168
По запросу
35
COVER RH TAIL LIGHT art. 3307-166
По запросу
35
COVER LH TAIL LIGHT art. 3307-167
По запросу
36
SCREW TAPPING 5*12 art. 3304-645
По запросу
37
Bracket, Reflector art. 3307-665
По запросу
38
REFLEX REFLECTOR art. 3304-737
По запросу
39
NUT FLANGE 6MM art. 3305-527
По запросу
40
CLIP.FUEL HOSE art. 3307-152
По запросу
