модель 2016 года
- Модель 500
- Код модели ATV ALTERRA 500 XT EPS WHITE [A2016XCK2PUSW]

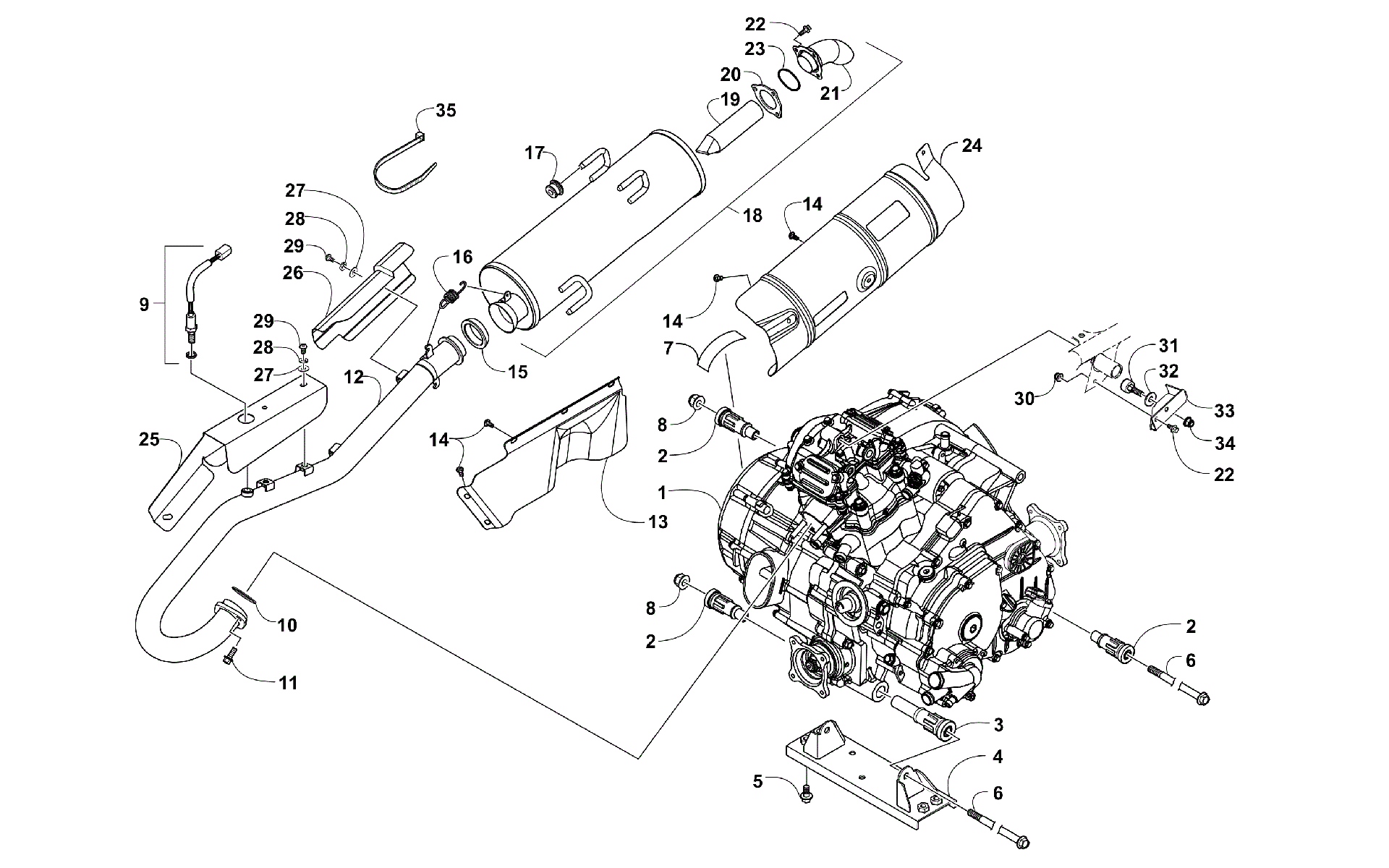

Схема двигателя AND EXHAUST [301577] для ATV ALTERRA 500 XT EPS WHITE [A2016XCK2PUSW]
Схема
Детали
![Двигатель AND EXHAUST [301577]](/upload/schemas/6333156a999453.03731050.gif)
Номер
Наименование детали
Цена
1
KD PACK,ENGINE,450-PIG 2 (ATV 151) (inc. 2-3)(replaces 3313-876) art. 3313-875
По запросу
2
MOUNT, RUBBER ENG art. 0801-188
По запросу
3
LONG RUB.BUSH,ENG HANGER art. 0801-189
По запросу
4
Bracket, Engine - Front art. 0508-034
По запросу
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
7
Decal, Warning art. 0411-426
По запросу
8
Гайка Arctic Cat art. 8428-002
от 310 ₽
9
Sensor, Oxygen(replaces 0630-302) art. 0430-135
от 5 395 ₽
10
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Pipe, Exhaust art. 0512-849
По запросу
13
SHIELD,EXHAUST PIPE art. 0412-785
По запросу
14
Screw, Cap art. 1623-490
По запросу
15
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
16
Пружина Arctic Cat art. 0612-668
от 683 ₽
17
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
18
MUFFLER-ASSEMBLY-PTD HI TEMP BLK (inc. 19-22) art. 0512-735
По запросу
19
SPARK ARRESTER art. 0512-647
По запросу
20
GASKET,SPARK ARRESTER art. 0412-675
По запросу
21
TAIL PIPE - PTD BLK art. 0512-739
По запросу
22
Screw, Cap art. 8408-616
По запросу
23
WASHER,WAVE art. 1423-246
По запросу
24
SHIELD,EXHAUST art. 0412-788
По запросу
25
SHIELD,EXHAUST art. 0412-839
По запросу
26
Shield, Exhaust art. 0412-853
По запросу
27
Washer art. 8050-223
По запросу
28
Washer, Lock art. 8053-212
По запросу
29
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
30
Гайка Arctic Cat art. 8427-602
от 116 ₽
31
BUMPER,ENGINE MOUNT art. 1423-299
По запросу
32
Washer art. 8450-127
По запросу
33
BRACKET,HEAD MOUNT art. 0408-063
По запросу
34
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
35
Зажим Arctic Cat art. 0123-788
По запросу
