модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 XT EPS T3S WHITE [A2016XCT1PSTW]

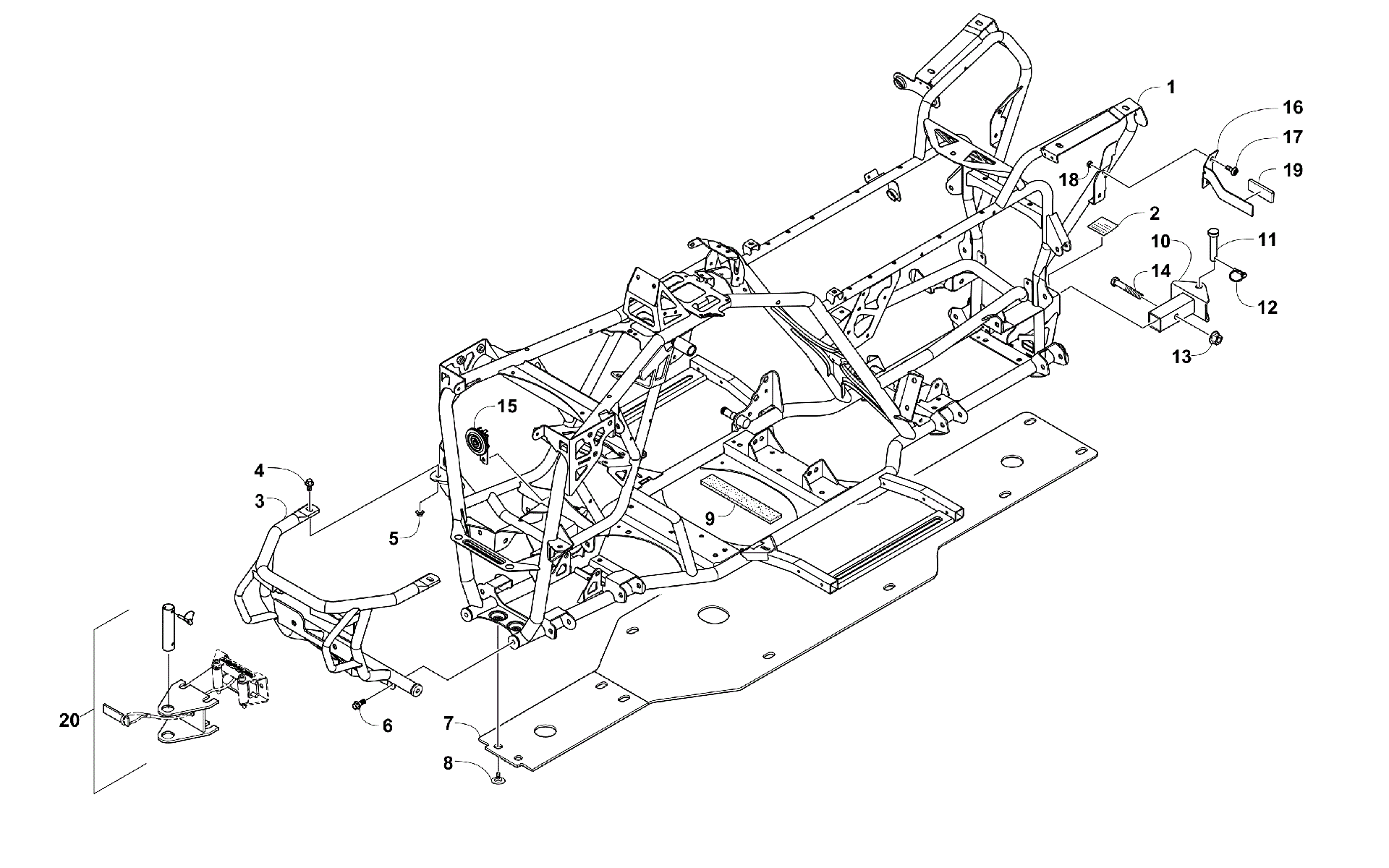

Схема рамы AND RELATED PARTS [301341] для ATV ALTERRA 700 XT EPS T3S WHITE [A2016XCT1PSTW]
Схема
Детали
![Рама AND RELATED PARTS [301341]](/upload/schemas/633330b29084b1.02509328.gif)
Номер
Наименование детали
Цена
1
FRAME,EURO-PTD BLK(replaces 7506-224) art. 7506-809
По запросу
2
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
3
Бампер передний Arctic Cat art. 5506-625
от 44 961 ₽
4
Болт Arctic Cat art. 8408-820
от 110 ₽
5
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
6
Болт Arctic Cat art. 8409-020
от 110 ₽
7
PANEL,SKID art. 4406-582
По запросу
8
Screw, Self-Tapping art. 1423-109
По запросу
9
PAD,BATTERY-TOP RR art. 0406-289
По запросу
10
HITCH,REAR-U-FORMED-PTD BLK art. 7506-445
По запросу
11
PIN,HITCH (18MM DIA.) art. 3441-107
По запросу
12
PIN,RING LOCKING art. 4406-984
По запросу
13
SCREW,CAP-HHM 16X2X80CL8.8 Z&Y ISO 4014 art. 1423-128
По запросу
14
NUT,NYLOCK-M16X2.0 CL 8 Z&Y DIN 985 art. 1423-129
По запросу
15
Horn, Electric 12V art. 0430-131
По запросу
16
BRACKET,REFLECTOR REAR-LH-PTD art. 7506-417
По запросу
16
BRACKET,REFLECTOR REAR-RH-PTD art. 7506-416
По запросу
17
SCREW,MACH-TSTRH M8X1.25X16 Z&BLK art. 8477-816
По запросу
18
NUT,HEX - M8 X 1.25 CL8 Z&Y art. 8420-802
По запросу
19
REFLECTOR,RED (T3S) art. 4406-103
По запросу
20
HITCH,FRONT-T3 PINTLE-PACKAGE art. 2441-253
По запросу
