модель 2016 года
- Модель TRV 700
- Код модели TBX 700 EPS SE CAMO/ORANGE [A2016BBT1PUSH]

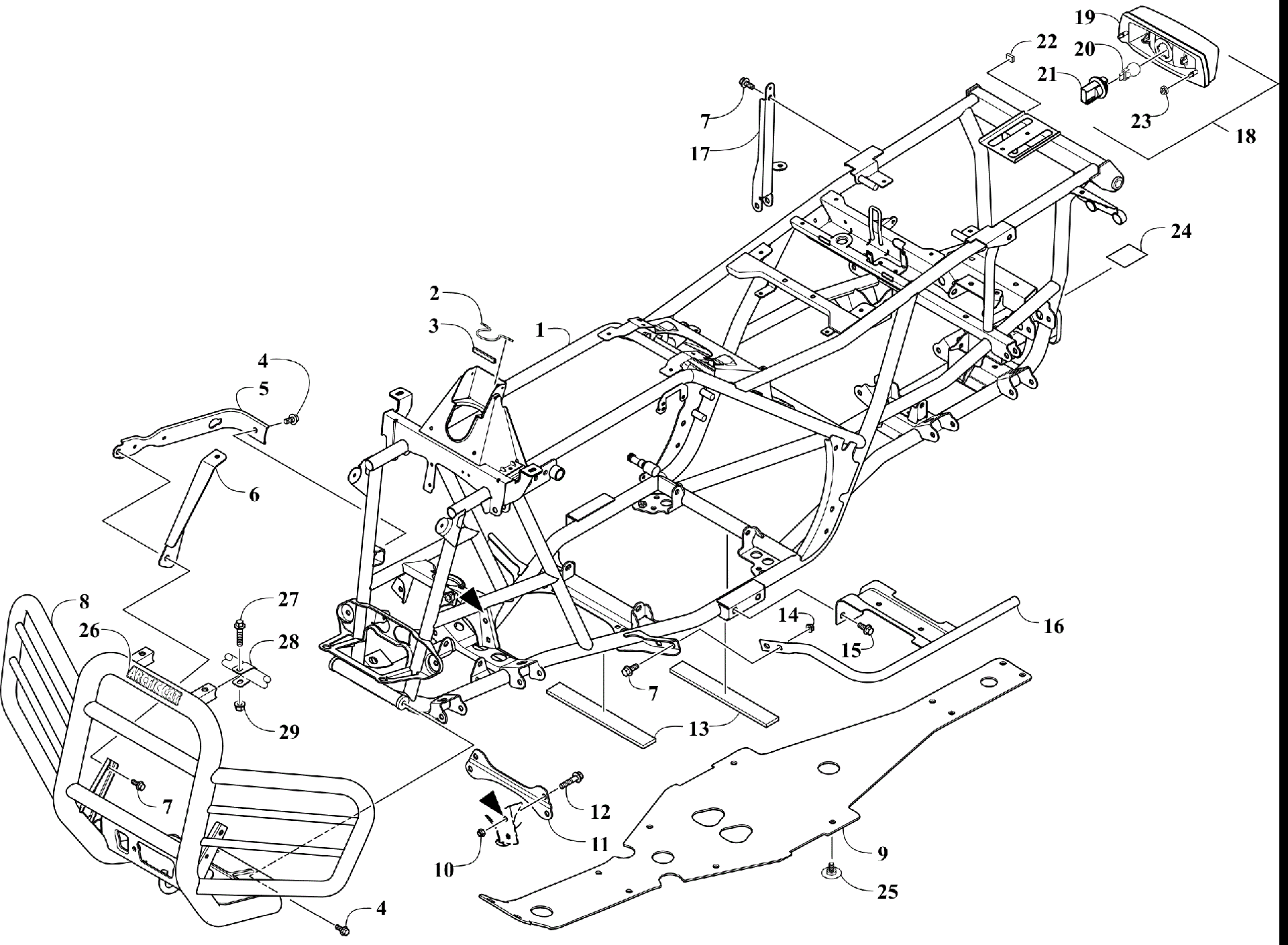

Схема fRAME, TAILLIGHT, и RELATED PARTS [301297] для TBX 700 EPS SE CAMO/ORANGE [A2016BBT1PUSH]
Схема
Детали
![FRAME, TAILLIGHT, и RELATED PARTS [301297]](/upload/schemas/6334203592a524.33210624.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-BLACK (TBX)(replaces 4506-536) art. 9506-184
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
6
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
6
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Бампер передний Arctic Cat art. 2506-639
По запросу
9
PANEL,BELLY art. 2406-091
По запросу
10
Гайка Arctic Cat art. 0423-744
от 263 ₽
11
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
PAD,BATTERY-TOP RR art. 0406-289
По запросу
14
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
15
Болт Arctic Cat art. 8409-016
от 221 ₽
16
FOOTREST,LH-BLACK (TBX II) art. 1506-591
По запросу
16
FOOTREST,RH-BLACK (TBX II) art. 1506-590
По запросу
17
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
18
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
19
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
20
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
21
SOCKET,TAIL LIGHT art. 0409-057
По запросу
22
PAD,TAILLIGHT art. 1406-790
По запросу
23
GROMMET,TAILIGHT art. 0423-534
По запросу
24
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
25
Винт Arctic Cat art. 0423-101
от 263 ₽
26
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
27
Screw, Cap art. 8410-835
По запросу
28
Nut, Hex art. 8424-805
По запросу
29
Strap, Bumper Support - Black art. 2506-641
По запросу
