модель 2016 года
- Модель XC 450
- Код модели XC 450 L7E WHITE [A2016KCK4C7EW]

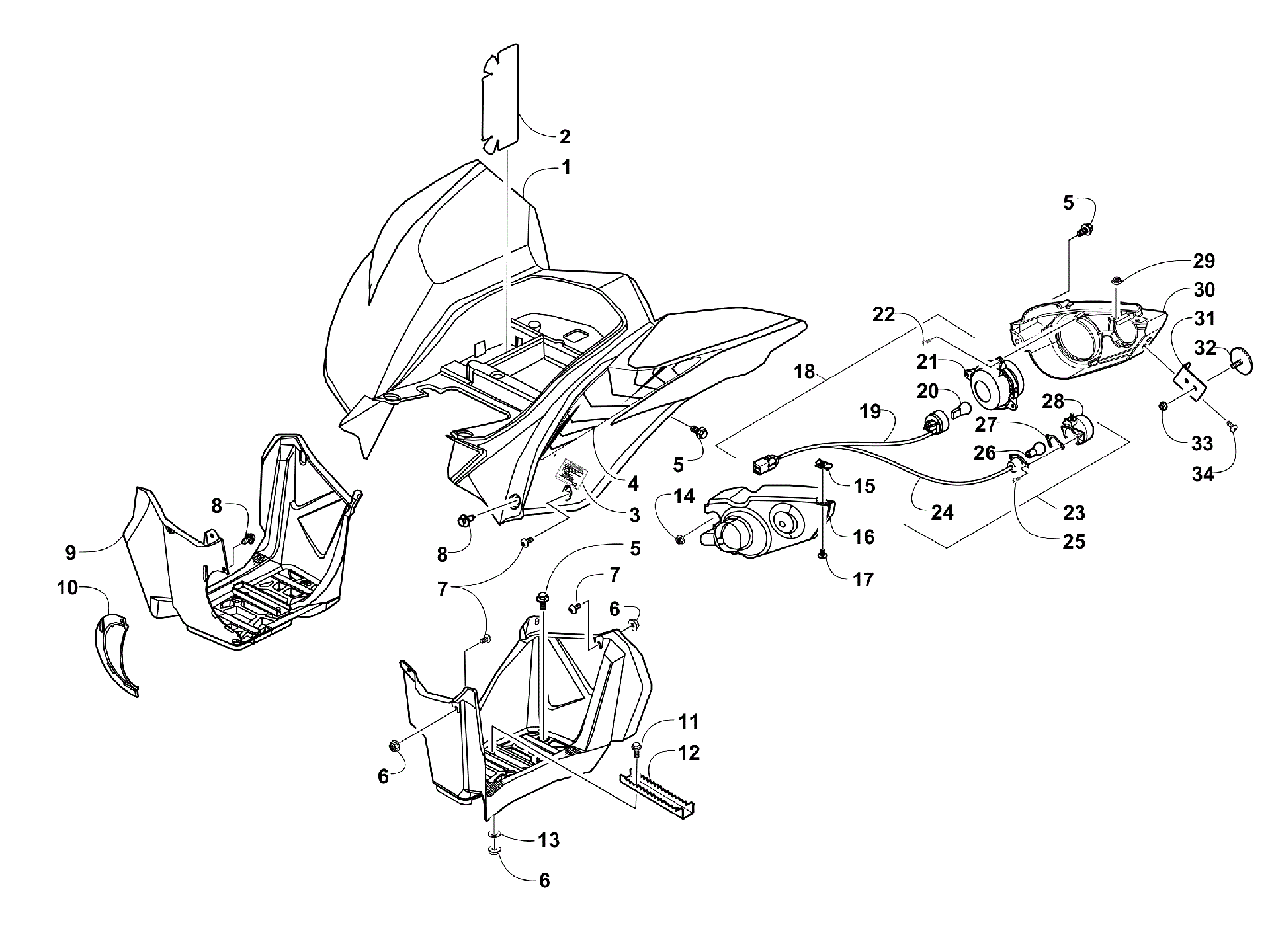

Схема узла задней части кузова и фонаря [301395] для XC 450 L7E WHITE [A2016KCK4C7EW]
Схема
Детали
![Узел задней части кузова и фонаря [301395]](/upload/schemas/63342ccf94cbe8.70512099.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Rear - Black (inc. 2-4) art. 3306-718
По запросу
2
SHIELD LH art. 3306-543
По запросу
3
Decal, Warning - Tire art. 3307-112
По запросу
4
Decal, Fender - Right art. 5411-334
По запросу
4
Decal, Fender - Left art. 5411-335
По запросу
5
BOLT WASHER 6*16 art. 3304-587
По запросу
6
NUT LOCK art. 3304-431
По запросу
7
BOLT SPECIAL 6*16 art. 3304-404
По запросу
8
CLIP,MUDGUARD art. 3305-448
По запросу
9
MUDGUARD R FLOOR art. 3306-480
По запросу
9
MUDGUARD L FLOOR art. 3306-481
По запросу
10
MUDGUARD FR R FLOOR art. 3306-488
По запросу
11
BOLT WASHER 6*20 art. 3304-586
По запросу
12
Подножка черная art. 5506-497
от 1 848 ₽
13
WASHER,PLAIN 6MM art. 3305-852
По запросу
14
Втулка Arctic Cat art. 0423-678
от 326 ₽
15
NUT CLIP 5MM art. 3304-061
По запросу
16
GUARD COVER L TAIL LIGHT art. 3306-483
По запросу
16
GUARD COVER R TAIL LIGHT art. 3306-482
По запросу
17
BOLT WASH 5*16 art. 3304-029
По запросу
18
Taillight Assembly - Left (inc. 19, one No. 20, and 21) art. 3306-609
По запросу
18
Taillight Assembly - Right (inc. 19, one No. 20, and 21) art. 3306-608
По запросу
19
Harness, Taillight - Left art. 3306-611
По запросу
19
Harness, Taillight - Right art. 3306-610
По запросу
20
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
21
UNIT TAIL LIGHT art. 3306-513
По запросу
21
UNIT TAIL LIGHT art. 3306-512
По запросу
22
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
23
Turn Signal - Left - Assembly (inc. 24, two No. 25, one No. 26, one No. 27, and one No. 28) art. 3306-605
По запросу
23
Turn Signal - Right - Assembly (inc. 24, two No. 25, one No. 26, one No. 27, and one No. 28) art. 3306-604
По запросу
24
Harness, Turn Signal - Left art. 3306-607
По запросу
24
Harness, Turn Signal - Right art. 3306-606
По запросу
25
Screw, Machine art. -N/A-
По запросу
26
BULB,WINKER-YELLOW (12V 10W) art. 3304-825
По запросу
27
Seal art. -N/A-
По запросу
28
UNIT WINKER FR art. 3306-506
По запросу
29
NUT FLANGE 5MM(G) art. 3304-774
По запросу
30
COVER R TAIL LIGHT art. 3306-484
По запросу
30
COVER L TAIL LIGHT art. 3306-485
По запросу
31
Bracket, Mounting - Reflector art. 3306-633
По запросу
32
REFLEX REFLECTOR (RED) art. 3305-273
По запросу
33
Nut, Flange art. 3304-654
По запросу
34
SCREW SPECIAL 6*20 art. 3305-703
По запросу
