модель 2017 года
- Модель 1000
- Код модели ATV XT EPS WHITE [A2017AGW1PUSW]

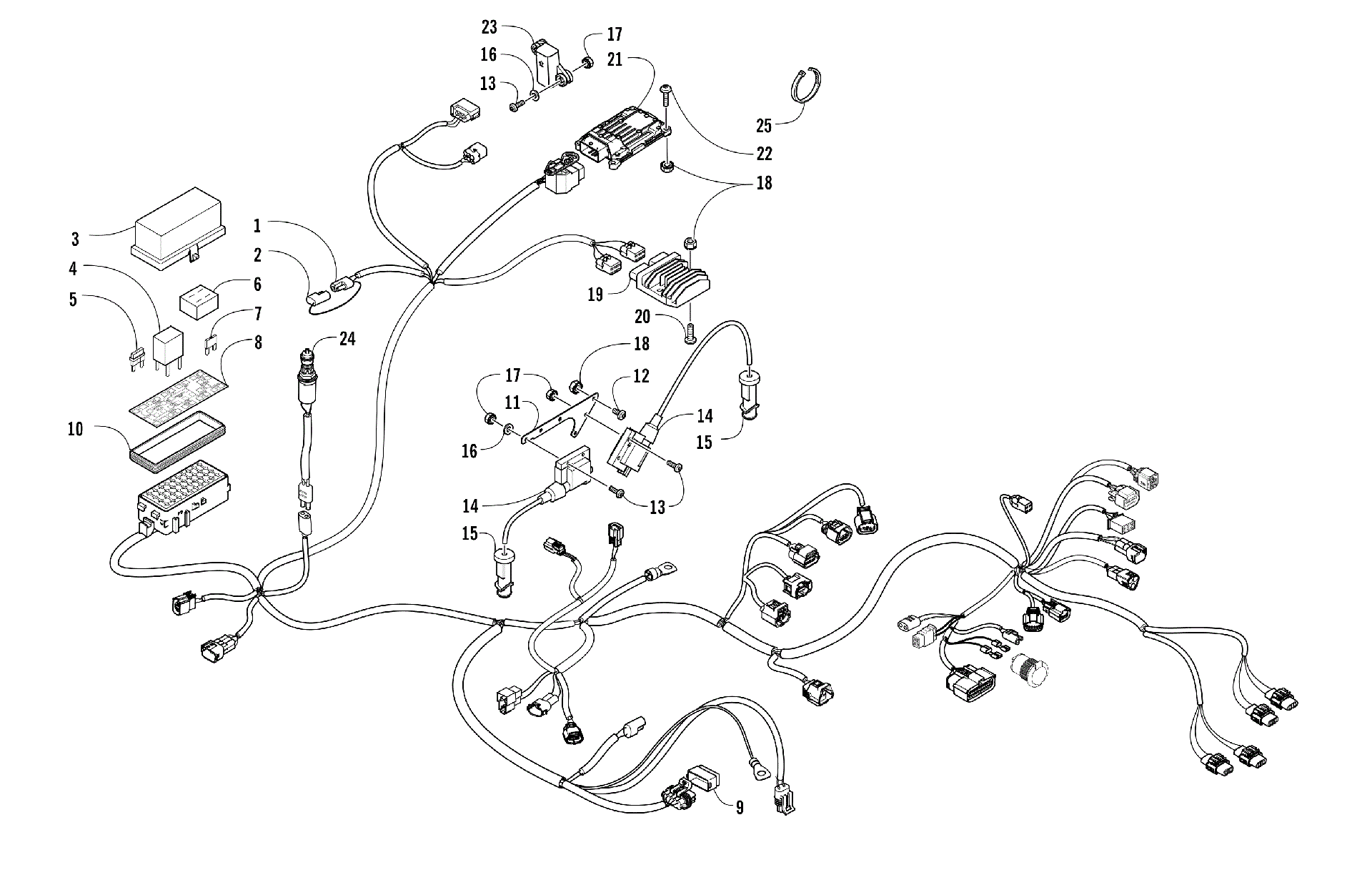

Схема жгута проводов ASSEMBLY [301752] для ATV XT EPS WHITE [A2017AGW1PUSW]
Схема
Детали
![Жгут проводов ASSEMBLY [301752]](/upload/schemas/632f367d9255d9.80558127.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN(015 1000 XT EPS) (inc. 2-10) art. 0486-455
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp art. 0430-045
от 2 250 ₽
5
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
8
DECAL,PDM (2014 ATV SYN) art. 3411-968
По запросу
9
Cover, Diagnostics Connector art. 0430-103
По запросу
10
Seal art. 0430-086
По запросу
11
BRACKET,COIL art. 2416-268
По запросу
12
Винт Arctic Cat art. 8476-616
По запросу
13
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
14
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
15
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
16
Washer art. 0123-802
от 110 ₽
17
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
18
Nut art. 0623-038
от 110 ₽
19
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
20
Screw, Machine art. 8476-625
от 160 ₽
21
ECM,PROGRAMMED(017 ATV 1000 XT) art. 0530-187
По запросу
22
Болт Arctic Cat art. 8476-620
По запросу
23
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
24
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
25
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
