модель 2017 года
- Модель 300
- Код модели ATV ALTERRA 300 RED [A2017KAF2BUSR]

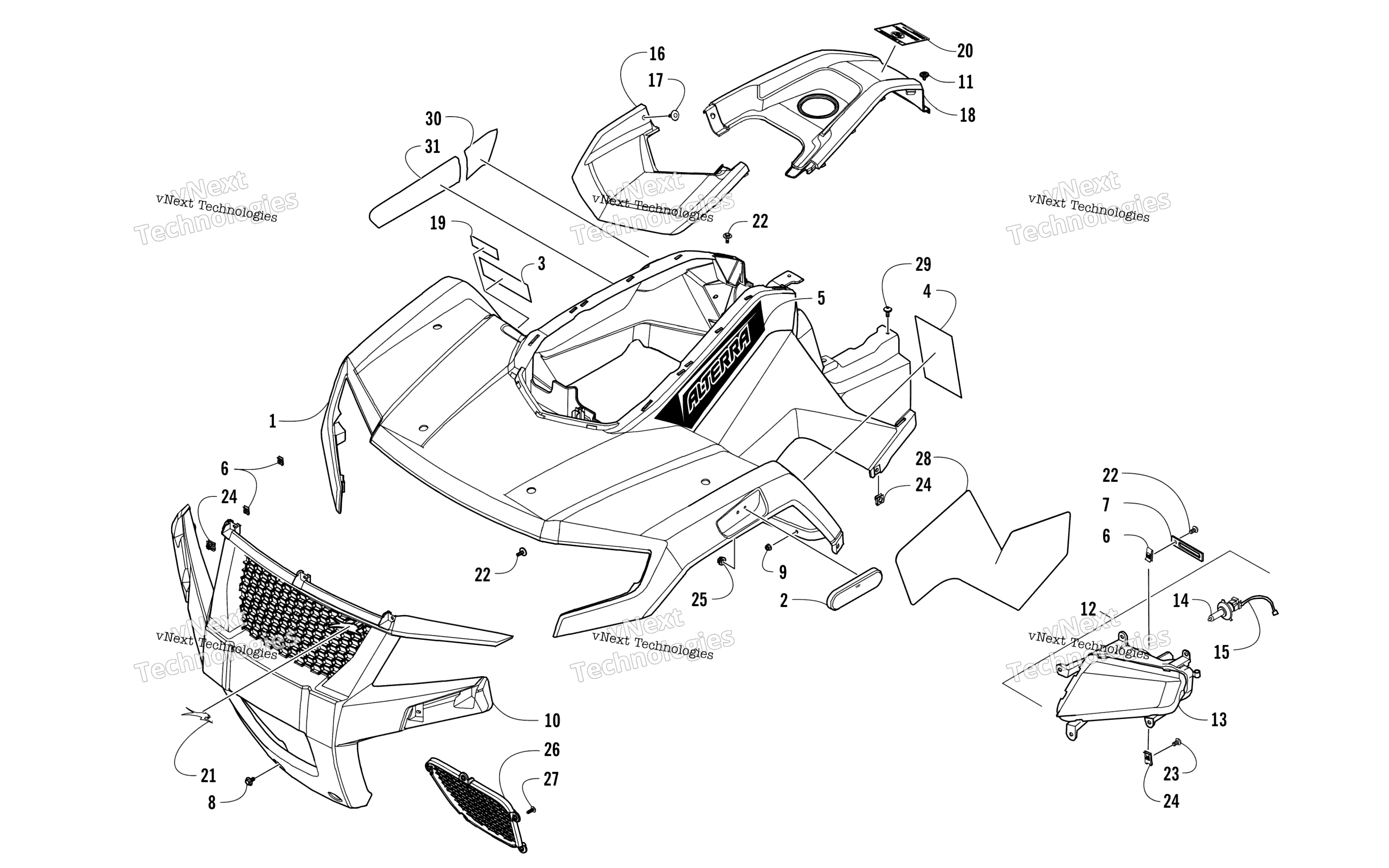

Схема передней части Body And Headlight Assembly для ATV ALTERRA 300 RED [A2017KAF2BUSR]
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Fender Assembly (inc. 2-4) art. 3307-805
По запросу
2
REFLEX REFLECTOR art. 3307-825
По запросу
3
Warning art. 7411-076
По запросу
4
Decal, Warning - General art. 1411-932
По запросу
5
DECAL,SIDE-LH-RED (ALT 300) art. 6411-031
По запросу
6
NUT CLIP 5MM art. 3304-061
По запросу
7
CLIP 2*70 art. 3304-157
По запросу
8
SCREW TAPPING 4*12 art. 3304-651
По запросу
9
NUT LOCK art. 3304-431
По запросу
10
Grille art. 3308-012
По запросу
11
CLIP FENDER art. 3304-057
По запросу
12
LIGHT ASS'Y HEAD R (inc. 13, one No. 14, and one No. 15) art. 3307-854
По запросу
12
LIGHT ASS'Y HEAD L (inc. 13, one No. 14, and one No. 15) art. 3307-855
По запросу
13
UNIT HEAD LIGHT L art. 3307-133
По запросу
13
UNIT HEAD LIGHT R art. 3307-132
По запросу
14
BULB HEAD LIGHT art. 3303-846
По запросу
15
Socket, Headlight - Assembly art. 3306-762
По запросу
16
COVER FRONT (BLACK) art. 3307-796
По запросу
17
CLIP MUDGUARD art. 3303-592
По запросу
18
COVER TANK (BLACK) (inc. 20) art. 3307-795
По запросу
19
Decal, Warning - Not for Highways art. 1411-577
По запросу
20
DECAL,WARNING-AGE (16) art. 1411-804
По запросу
21
Emblem, Aircat art. 4411-479
По запросу
22
BOLT WASH 5*16 art. 3304-029
По запросу
23
BOLT WASHER 6*25 art. 3307-137
По запросу
24
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
25
NUT FLANGE 5MM(G) art. 3304-774
По запросу
26
ACCESS PANEL RADIATOR art. 3307-797
По запросу
27
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
28
SHIELD LH art. 3307-809
По запросу
29
BOLT SPECIAL 6*16 art. 3304-404
По запросу
30
DECAL,SIDE-PIECE ONE-RH-RED (ALT 300) art. 5411-950
По запросу
31
DECAL,SIDE-PIECE TWO-RH-RED (ALT 300) art. 6411-030
По запросу
