модель 2017 года
- Модель 400
- Код модели ATV ALTERRA 400 RED [A2017KAG4BUSR]

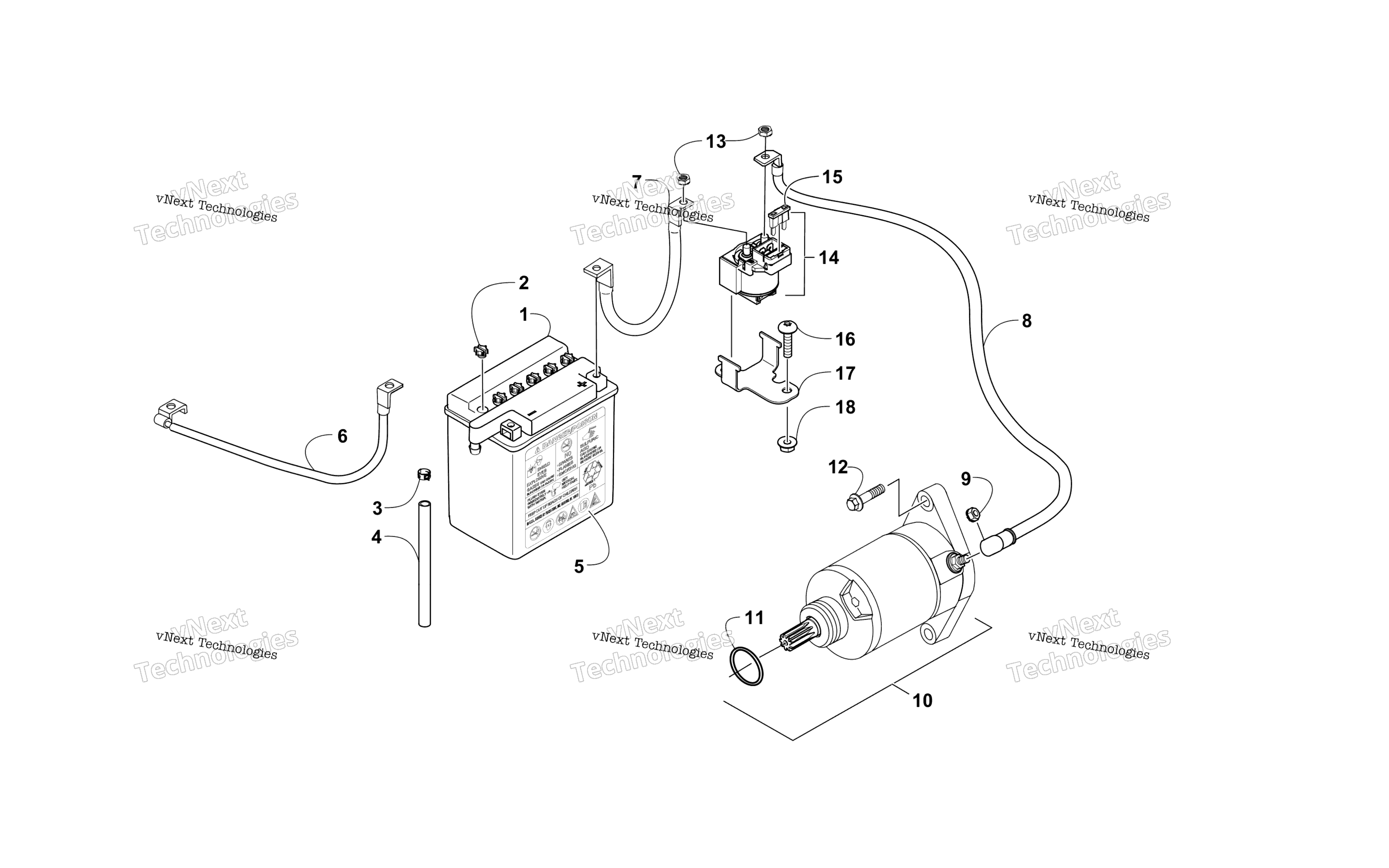

Схема аккумулятора And Starter Assembly для ATV ALTERRA 400 RED [A2017KAG4BUSR]
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assembly (inc. 2-5) art. 0745-045
По запросу
2
Cap, Battery art. 0645-045
По запросу
3
Clamp, Hose art. 0645-152
По запросу
4
Hose, Battery art. 0645-263
По запросу
5
Decal, Warning art. 0645-151
По запросу
6
Cable, Battery/Ground art. 3307-130
По запросу
7
CABLE BAT art. 3307-179
По запросу
8
CABLE STARTER MOTOR art. 3307-129
По запросу
9
Nut, Washer art. 3304-011
По запросу
10
Стартер Arctic Cat art. 3305-954
По запросу
11
O-RING 24.4*3.1 art. 3304-104
По запросу
12
BOLT FLANGE SH 6*28 art. 3305-946
По запросу
13
Nut, Flange art. 3304-654
По запросу
14
RELAY,STARTER (inc. 15) art. 3313-464
По запросу
15
BLADE FUSE 30A art. 3304-212
По запросу
16
SCREW SPECIAL 6*20 art. 3305-703
По запросу
17
BRACKET,MOUNTING-SOLENOID art. 3313-467
По запросу
18
NUT LOCK art. 3304-431
По запросу
