модель 2017 года
- Модель 500
- Код модели ATV 500 RED [A2017ICK4CUSR]

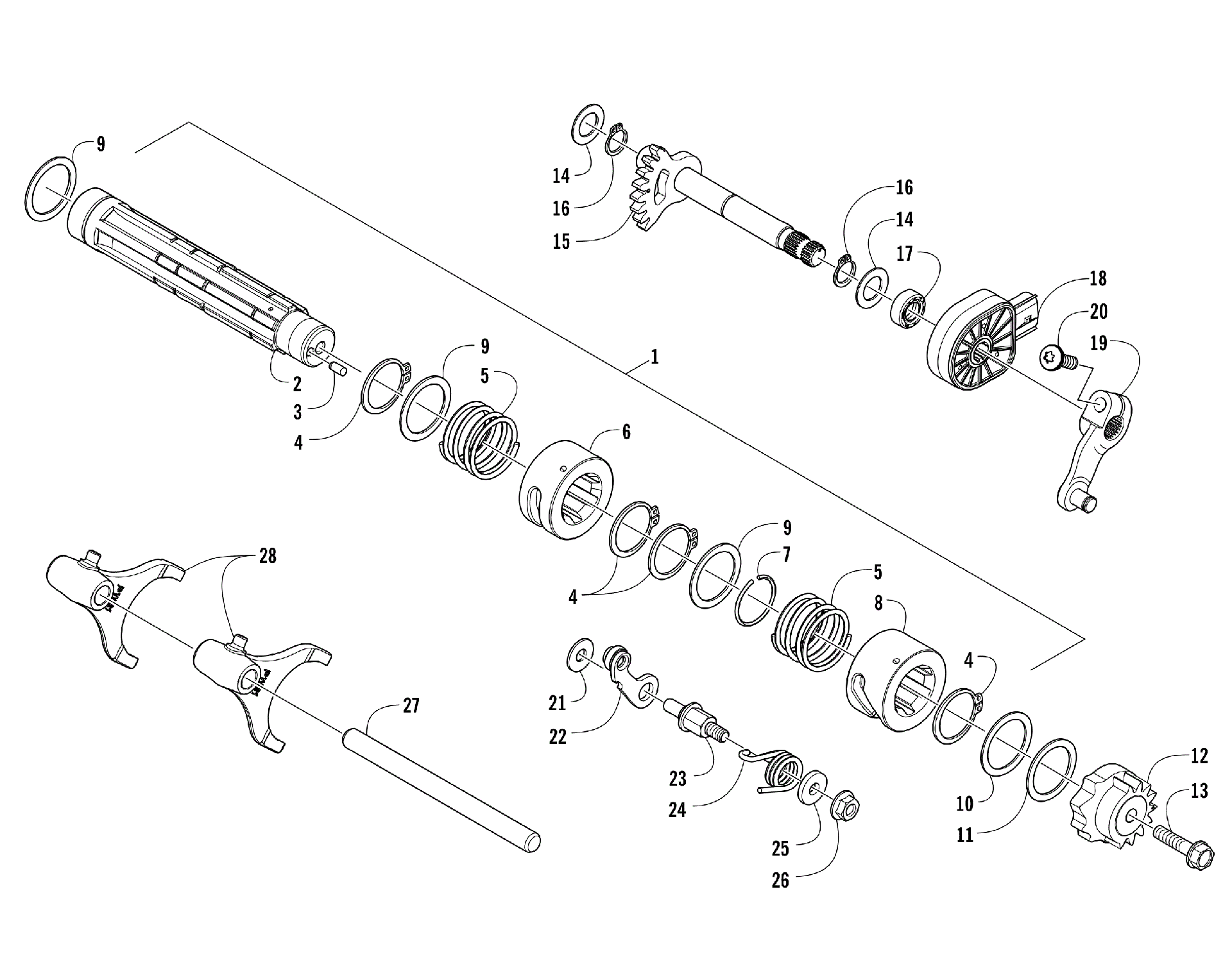

Схема передача Shifting ASSEMBLY [300431] для ATV 500 RED [A2017ICK4CUSR]
Схема
Детали
![передача Shifting ASSEMBLY [300431]](/upload/schemas/6328807868ac46.50170803.gif)
Номер
Наименование детали
Цена
1
Shaft, Gear Shift - Assembly (inc. 2-8 and two No. 9) art. 3306-853
По запросу
2
SHAFT DRUM GEAR SHIFT art. 3306-852
По запросу
3
ROLLER 4*8 art. 3304-439
По запросу
4
CIR CLIP EX 25MM art. 3304-147
По запросу
5
SPRING,CAM,GEAR SHIFT art. 0818-060
По запросу
6
CAM REVERSE GEAR SHIFT art. 3306-851
По запросу
7
C-RING, CAM art. 0831-016
По запросу
8
Cam, Gear Shift art. 3306-850
По запросу
9
WASHER,STEEL,25X32X0.9 art. 0828-079
По запросу
10
WASHER,THRUST SECONDARY TRANSMISSION art. 0828-081
По запросу
11
WASHER,STEEL,20X28X0.5 art. 0828-080
По запросу
12
PLATE,GEAR SHIFT CAM art. 0818-061
По запросу
13
BOLT FLANGE 6*25 art. 3304-569
По запросу
14
WASHER, STEEL, 12X20X0.9 art. 0828-084
По запросу
15
SPINDLE ASSY.,DRUM SHIFT (inc. 16) art. 0818-113
По запросу
16
CIRCLIP TYPE D 1400 art. 0831-056
По запросу
17
SEAL,SUB GEAR SHIFT art. 0830-179
По запросу
18
Датчик положения кпп art. 0409-201
от 5 775 ₽
19
ARM,GEAR SELECT-ASSY art. 0818-164
от 3 890 ₽
20
Screw, Machine art. 8468-620
По запросу
21
WASHER,STEEL,6X14X0.9 art. 0828-083
По запросу
22
STOPPER,SWING ARM-CAM ASSY art. 0818-084
По запросу
23
SUPPORT,CAM STOPPER art. 0818-062
По запросу
24
SPRING,TORSION,CAM ARM art. 0818-109
По запросу
25
WASHER,STEEL,6X16X2.5 art. 0828-082
По запросу
26
Nut, Flange art. 3304-654
По запросу
27
SHAFT, SHIFT FORK art. 0818-021
По запросу
28
FORK,SHIFT art. 0818-088
По запросу
