модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 T3 BLACK [A2017XAT4E3TP]

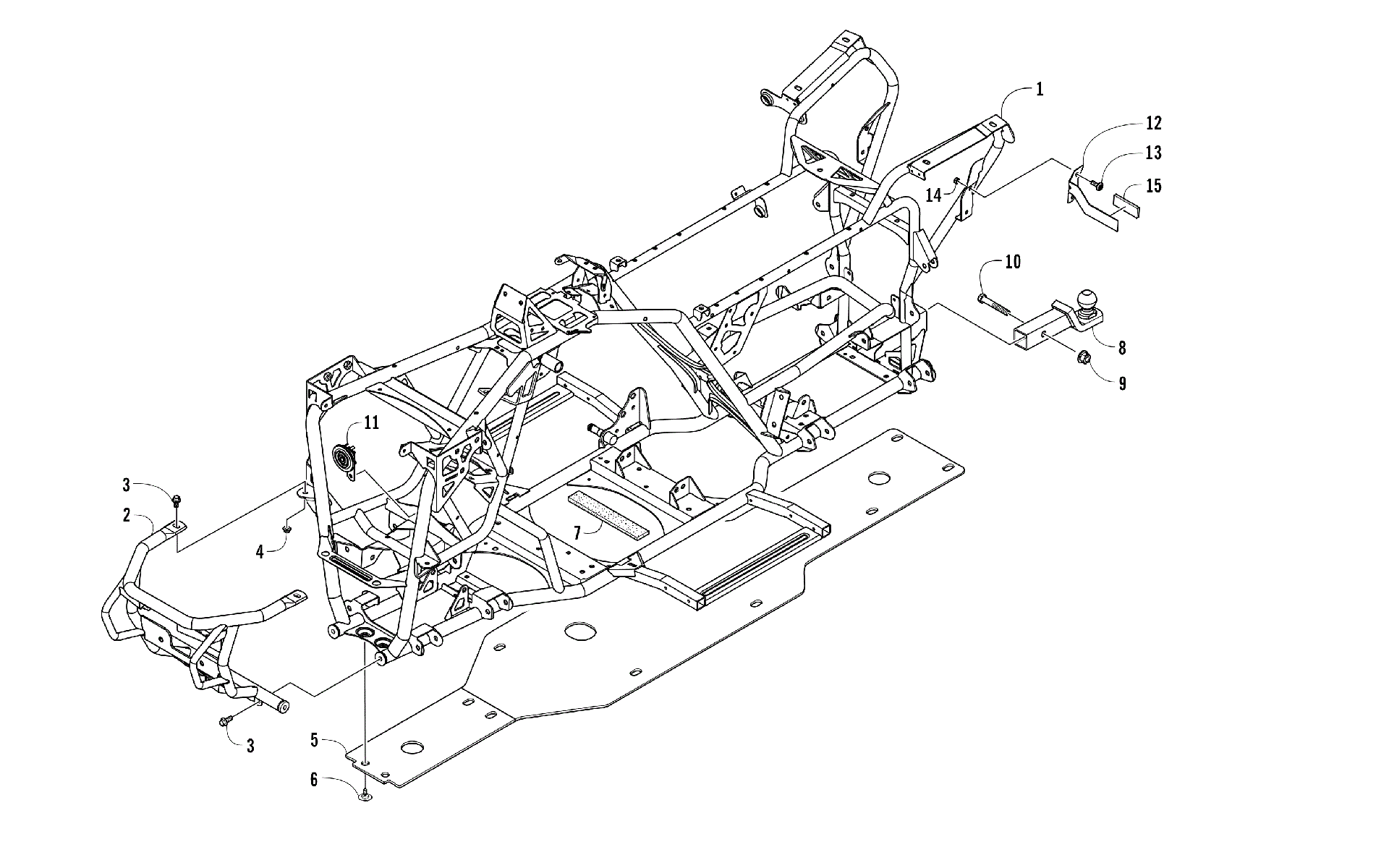

Схема рамы AND RELATED PARTS [302001] для ATV ALTERRA 700 T3 BLACK [A2017XAT4E3TP]
Схема
Детали
![Рама AND RELATED PARTS [302001]](/upload/schemas/632f0ddb24b872.59131774.gif)
Номер
Наименование детали
Цена
1
FRAME,EURO-PTD BLK art. 7506-809
По запросу
2
Бампер передний Arctic Cat art. 5506-625
от 44 961 ₽
3
Болт Arctic Cat art. 8408-820
от 110 ₽
4
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
5
PANEL,SKID art. 4406-582
По запросу
6
Screw, Self-Tapping art. 1423-109
По запросу
7
PAD,BATTERY-TOP RR art. 0406-289
По запросу
8
MOUNT,HITCH BALL-50MM BALL art. 0541-856
По запросу
9
NUT,NYLOCK-M16X2.0 CL 8 Z&Y DIN 985 art. 1423-129
По запросу
10
SCREW,CAP-HHM 16X2X80CL8.8 Z&Y ISO 4014 art. 1423-128
По запросу
11
Horn, Electric 12V art. 0430-131
По запросу
12
BRACKET,REFLECTOR REAR-RH-PTD art. 7506-416
По запросу
12
BRACKET,REFLECTOR REAR-LH-PTD art. 7506-417
По запросу
13
SCREW,HFLGH M8X1.25X16MPT Z&B art. 1423-395
По запросу
14
NUT,HEX - M8 X 1.25 CL8 Z&Y art. 8420-802
По запросу
15
REFLECTOR,RED (T3S) art. 4406-103
По запросу
