модель 2017 года
- Модель 90
- Код модели ATV ALTERRA 90 RED [A2017KXB2BUSR]

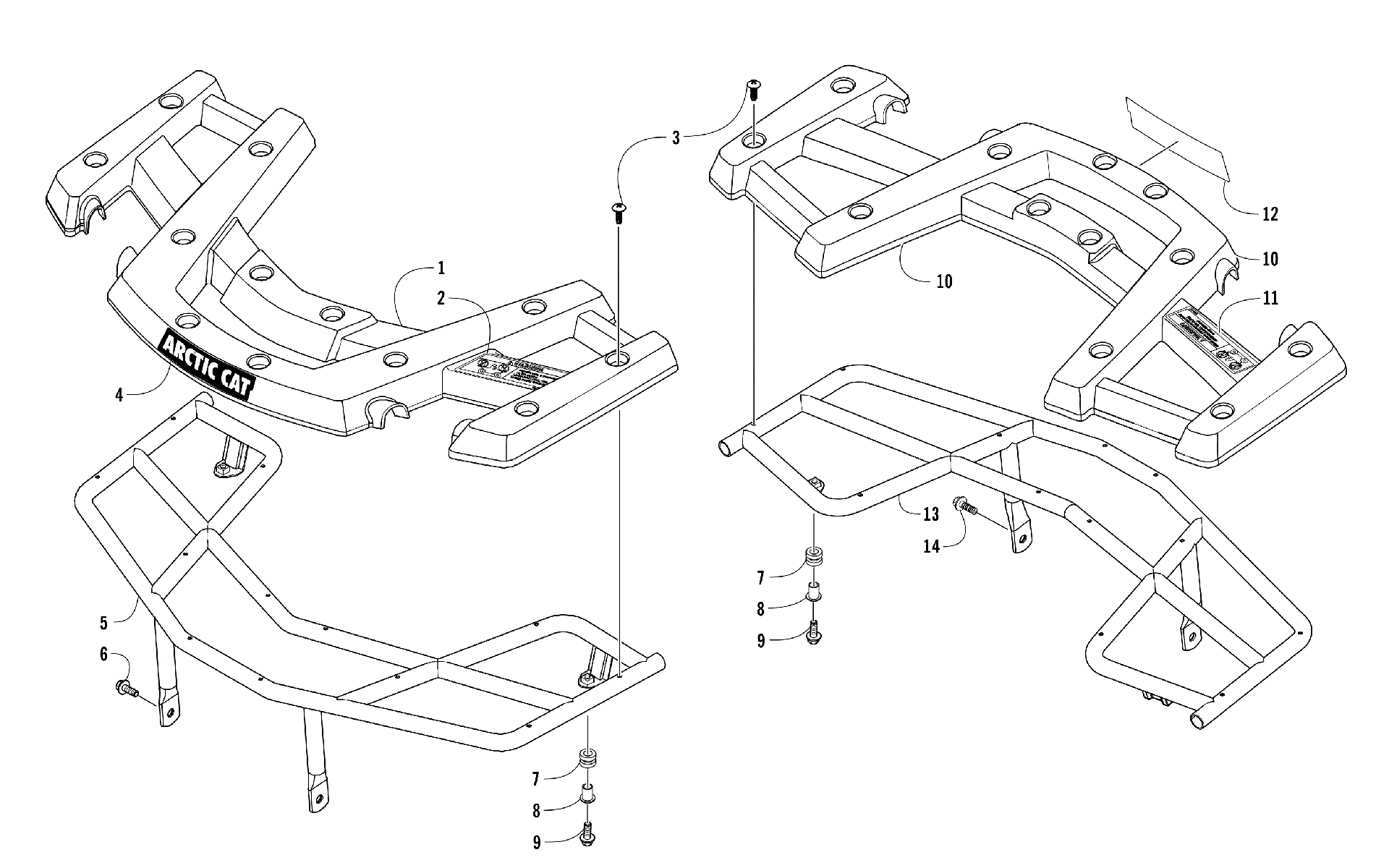

Схема узла передней и задней полки [301624] для ATV ALTERRA 90 RED [A2017KXB2BUSR]
Схема
Детали
![Узел передней и задней полки [301624]](/upload/schemas/63282a06de12b5.53346923.gif)
Номер
Наименование детали
Цена
1
PLATE FR RACK-W/DECAL (inc. 2) art. 3307-695
По запросу
2
DECAL,WARNING-PASSENGER (XR 90) art. 5411-394
По запросу
3
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
4
DECAL,ARCTIC CAT-FRONT (XR 90) art. 5411-375
По запросу
5
FRONT CARRIER LUGGAGE art. 3307-690
По запросу
6
BOLT FLANGE 8*16 art. 3304-543
По запросу
7
RUBBER WIND SCREEN art. 3303-227
По запросу
8
COLLAR FLOOR art. 3303-233
По запросу
9
BOLT WASHER 6*20 art. 3304-586
По запросу
10
PLATE RR RACK-W/DECAL (inc. 11) art. 3307-696
По запросу
11
DECAL,WARNING-RACK(15 LB.) art. 1411-317
По запросу
12
DECAL,ARCTIC CAT-REAR (XR 90) art. 5411-393
По запросу
13
REAR CARRIER LUGGAGE art. 3307-691
По запросу
14
BOLT WASH 6*16 art. 3303-313
По запросу
