модель 2017 года
- Модель TRV 500
- Код модели ALTERRA TRV 500 GREEN [A2017THK4CUSZ]

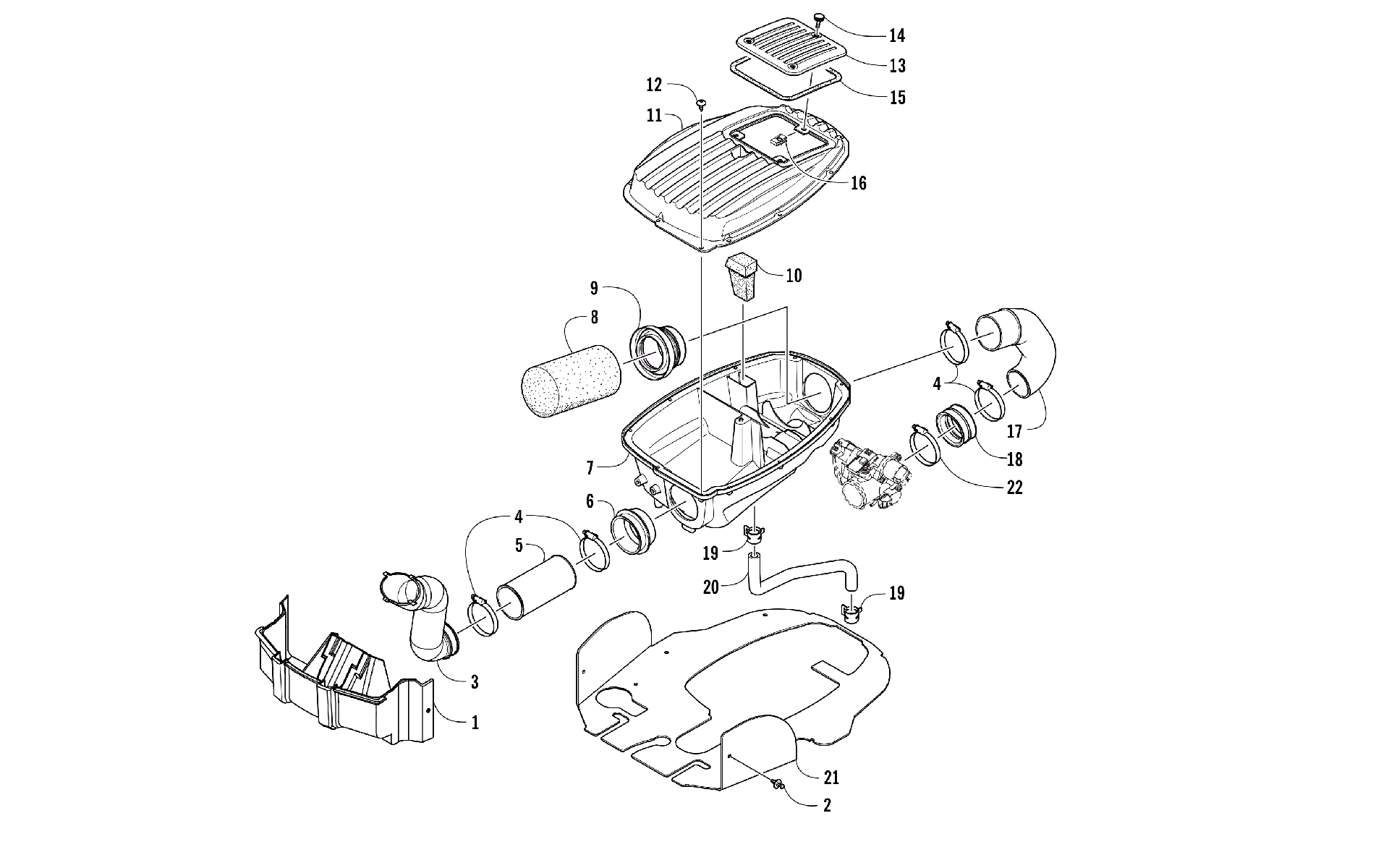

Схема воздушный впуск ASSEMBLY [301802] для ALTERRA TRV 500 GREEN [A2017THK4CUSZ]
Схема
Детали
![Воздушный впуск ASSEMBLY [301802]](/upload/schemas/632f023f162a50.96834993.gif)
Номер
Наименование детали
Цена
1
PANEL,AIR BOX SHIELD art. 5406-385
По запросу
2
Клипса Arctic Cat art. 0623-362
от 90 ₽
3
DUCT,AIR IN-INTAKE art. 1470-124
По запросу
4
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
5
Втулка воздушного фильтра Arctic Cat 450 art. 0470-875
от 3 200 ₽
6
BOOT,INTAKE-1-450 art. 0470-869
По запросу
7
BOTTOM, AIRBOX art. 0470-872
По запросу
8
Фильтр воздушный art. 0470-890
от 5 208 ₽
9
BOOT,HOUSING-FILTER art. 0470-888
По запросу
10
FILTER,CRANKCASE VENT art. 0470-891
По запросу
11
Cover, Intake art. 1470-139
По запросу
12
Screw, Self-Tapping art. 1623-661
По запросу
13
COVER,ACCESS-AIR BOX art. 1470-140
По запросу
14
THUMB SCREW,M5X0.8X16 art. 0423-996
По запросу
15
SEAL,ACCESS COVER art. 0470-892
По запросу
16
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
17
DUCT,INTAKE-AIRBOX:T-BODY art. 0470-876
По запросу
18
Патрубок резиновый Arctic Cat art. 0470-871
от 1 134 ₽
19
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
20
HOSE,VENT-CRANKCASE art. 0410-087
По запросу
21
PANEL,AIR BOX SHIELD (500) art. 5406-382
По запросу
22
CLAMP,HOSE-WORM DR-35-55/9mm art. 0423-832
По запросу
