модель 2017 года
- Модель TRV 550
- Код модели ALTERRA TRV 550 L7E BLACK [A2017THO4E7EP]

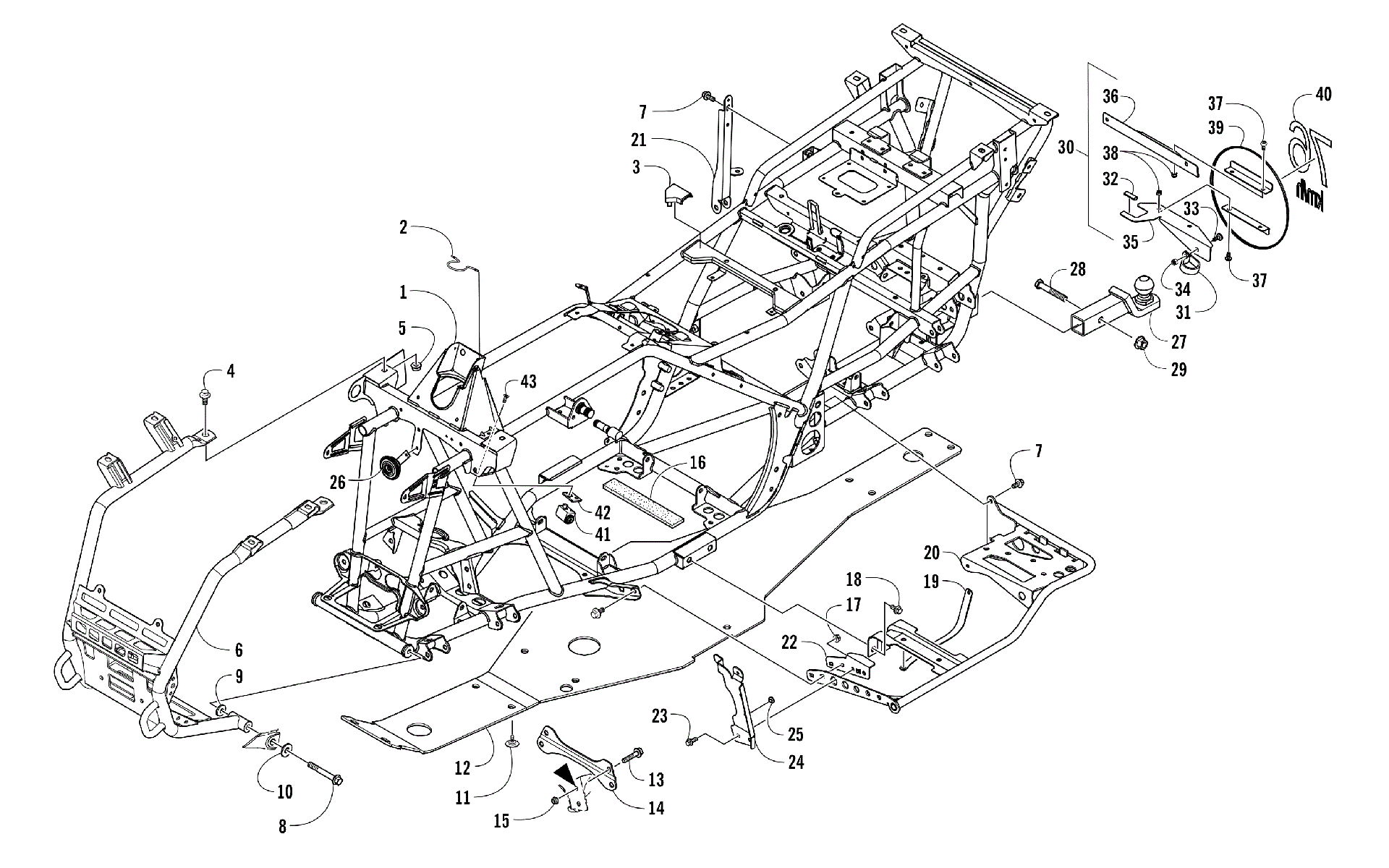

Схема рамы AND RELATED PARTS [302027] для ALTERRA TRV 550 L7E BLACK [A2017THO4E7EP]
Схема
Детали
![Рама AND RELATED PARTS [302027]](/upload/schemas/632f1ae29c3c67.06028067.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-ASSY (TRV EURO W/O PS)(replaces 7506-464) art. 7506-463
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
COVER,FRAME art. 5406-439
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
6
BUMPER,FRONT-PTD BLK art. 7506-332
По запросу
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
SCREW,CAP-HFH M10X1.25X75 CL10.9 BLK art. 8411-075
По запросу
9
SPACER,19X11X4 Z&C art. 5406-160
По запросу
10
WASHER,FLAT-M10-11.12 X 10.85 Z&BLK art. 8450-164
По запросу
11
Screw, Self-Tapping art. 1423-109
По запросу
12
PANEL,BELLY art. 2406-091
По запросу
13
Screw, Cap art. 8409-025
По запросу
14
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
15
Nut, Lock art. 1423-335
По запросу
16
PAD,BATTERY-TOP RR art. 0406-289
По запросу
17
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
18
Болт Arctic Cat art. 8409-016
от 221 ₽
19
STRAP,FOOTREST SUPPORT-RH art. 2406-216
По запросу
19
STRAP,FOOTREST SUPPORT-LH art. 2406-217
По запросу
20
Каркас правой подножки Arctic Cat art. 1506-848
от 12 485 ₽
20
Каркас левой подножки Arctic Cat art. 1506-849
от 12 485 ₽
21
BRACKET,FUEL TANK-PTD BLK art. 7506-382
По запросу
22
BRACKET,FOOTREST-LWR-LH-PTD BLK art. 7506-777
По запросу
22
BRACKET,FOOTREST-LWR-RH-PTD BLK art. 7506-776
По запросу
23
Болт Arctic Cat art. 8408-820
от 110 ₽
24
BRACKET,FOOTREST UPR-RH-PTD BLK art. 7506-778
По запросу
24
BRACKET,FOOTREST-UPR-LH-PTD BLK art. 7506-779
По запросу
25
BUMPER,SEAT art. 0406-877
По запросу
26
Horn, Electric 12V art. 0430-131
По запросу
27
MOUNT,HITCH BALL-50MM BALL art. 0541-856
По запросу
28
SCREW,CAP-HHM 16X2X80CL8.8 Z&Y ISO 4014 art. 1423-128
По запросу
29
NUT,NYLOCK-M16X2.0 CL 8 Z&Y DIN 985 art. 1423-129
По запросу
30
PLATE,SPEED-ASSEMBLY (TRV EURO) (inc. 31-39) art. 8506-064
По запросу
31
CLAMP,TUBE-1.125"(ARDEN COV 1909 ZI) art. 0423-403
По запросу
32
Trim art. 0706-371
По запросу
33
Screw, Machine art. 8476-625
от 160 ₽
34
Nut, Lock art. 8427-603
По запросу
35
BRKT,SPEED PLATE-BOT-PTD BLK (TRV) art. 8506-044
По запросу
36
BRKT,SPEED PLATE-TOP-PTD BLK (TRV) art. 8506-045
По запросу
37
Винт Arctic Cat art. 8475-512
от 160 ₽
38
Nut, Lock art. 8422-502
По запросу
39
PLATE,SPEED-PTD WHT art. 8506-048
По запросу
40
DECAL,SPEED PLATE-76 KM/H art. 5411-974
По запросу
41
LOCK STEERING HNDL art. 3305-392
По запросу
42
SPACER,STEERING LOCK art. 5406-012
По запросу
43
SCREW,TSFH M6X1.0X16 CL8.8 ZY W/ PATCH art. 1423-332
По запросу
