модель 2017 года
- Модель TRV 550
- Код модели ALTERRA TRV 550 XT EPS WHITE [A2017TKO1PUSW]

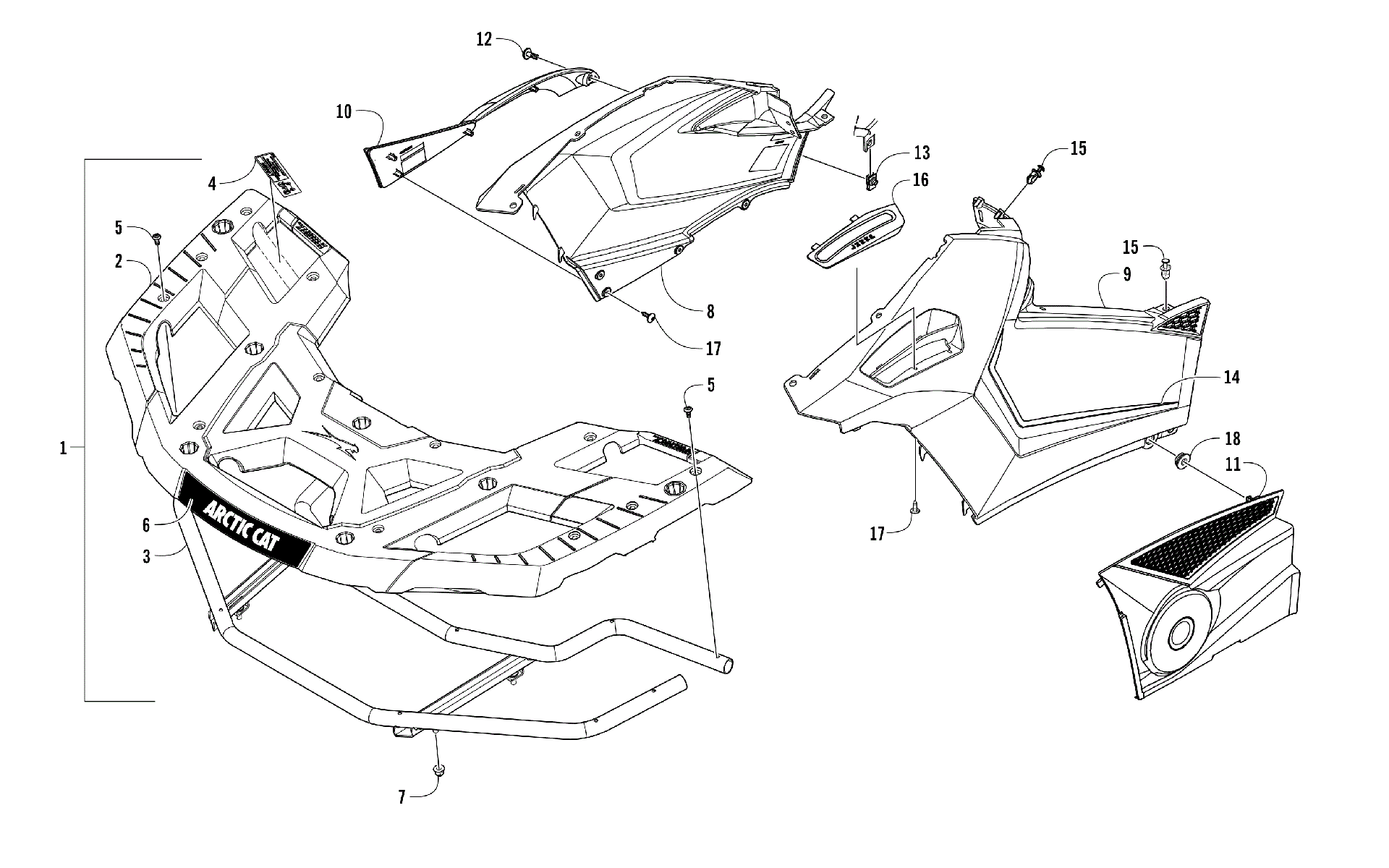

Схема передней части RACK AND SIDE PANEL ASSEMBLIES [301755] для ALTERRA TRV 550 XT EPS WHITE [A2017TKO1PUSW]
Схема
Детали
![Передняя часть RACK AND SIDE PANEL ASSEMBLIES [301755]](/upload/schemas/632f20717f1263.09875326.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT-ASSEMBLY (inc. 2-5) art. 7506-773
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
RACK,FRONT-PTD BLK(replaces 7506-337) art. 7506-773
По запросу
4
DECAL,WARNING-FRONT RACK art. 4411-678
По запросу
5
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
6
Decal, Arctic Cat art. 4411-879
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
Panel, Side - Right - White art. 7506-632
По запросу
9
Panel, Side - Left - White art. 7506-633
По запросу
10
PANEL,ENGINE COVER-RH art. 5406-206
По запросу
11
PANEL,ENGINE COVER-LH art. 5406-209
По запросу
12
SCREW,MACH-TSTRH M6X1.0X25 Z&BLK art. 8477-625
По запросу
13
Клипса Arctic Cat art. 0423-577
от 168 ₽
14
DECAL,SIDE PANEL-LH-WM art. 5411-529
По запросу
14
DECAL,SIDE PANEL-RH-WM art. 5411-528
По запросу
15
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
16
SHIFT GATE art. 2402-327
По запросу
17
Screw, Self Tapping art. 1423-284
По запросу
18
Втулка Arctic Cat art. 0423-678
от 326 ₽
