модель 2017 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 XT EPS RED [A2017TKT1PUSE]

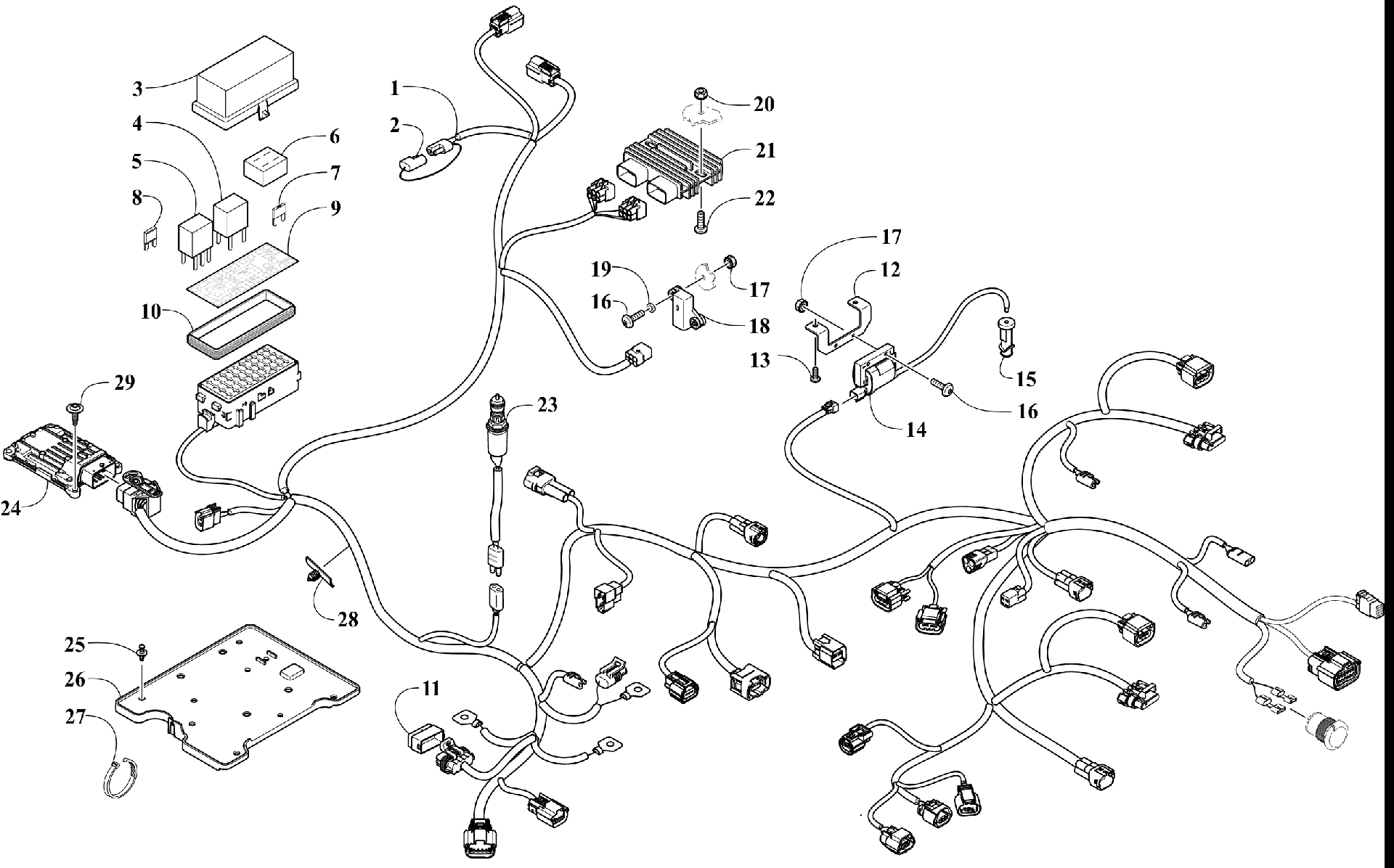

Схема жгута проводов ASSEMBLY [301650] для ALTERRA TRV 700 XT EPS RED [A2017TKT1PUSE]
Схема
Детали
![Жгут проводов ASSEMBLY [301650]](/upload/schemas/632f3188eaed11.41650342.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN-016 TRV XR 550/700 XT (inc. 2-11) art. 0486-565
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp art. 0430-045
от 2 250 ₽
5
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
Circuit Breaker - 15 Amp art. 0430-100
По запросу
9
DECAL,PDM-015 ATV art. 4411-131
По запросу
10
Seal art. 0430-086
По запросу
11
Cover, Diagnostics Connector art. 0430-103
По запросу
12
BRACKET,COIL MTG art. 4406-029
По запросу
13
Болт Arctic Cat art. 8476-620
По запросу
14
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
15
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
16
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
17
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
18
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
19
Washer art. 0123-802
от 110 ₽
20
Nut art. 0623-038
от 110 ₽
21
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
22
Screw, Machine art. 8476-625
от 160 ₽
23
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
24
ECM,PROGRAMMED (017 ALT TRV 700) art. 0530-204
По запросу
25
Клипса Arctic Cat art. 0623-362
от 90 ₽
26
PANEL,ELECTRICAL-EFI-SYNERJECT(replaces 2416-181) art. 4506-987
По запросу
27
Зажим Arctic Cat art. 0123-788
По запросу
27
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
28
Clip, Routing art. 0430-102
По запросу
29
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
