модель 2018 года
- Модель 700
- Код модели ATV ALTERRA 700 XT EPS T3 GRAY [A2018XCT1P3TI]

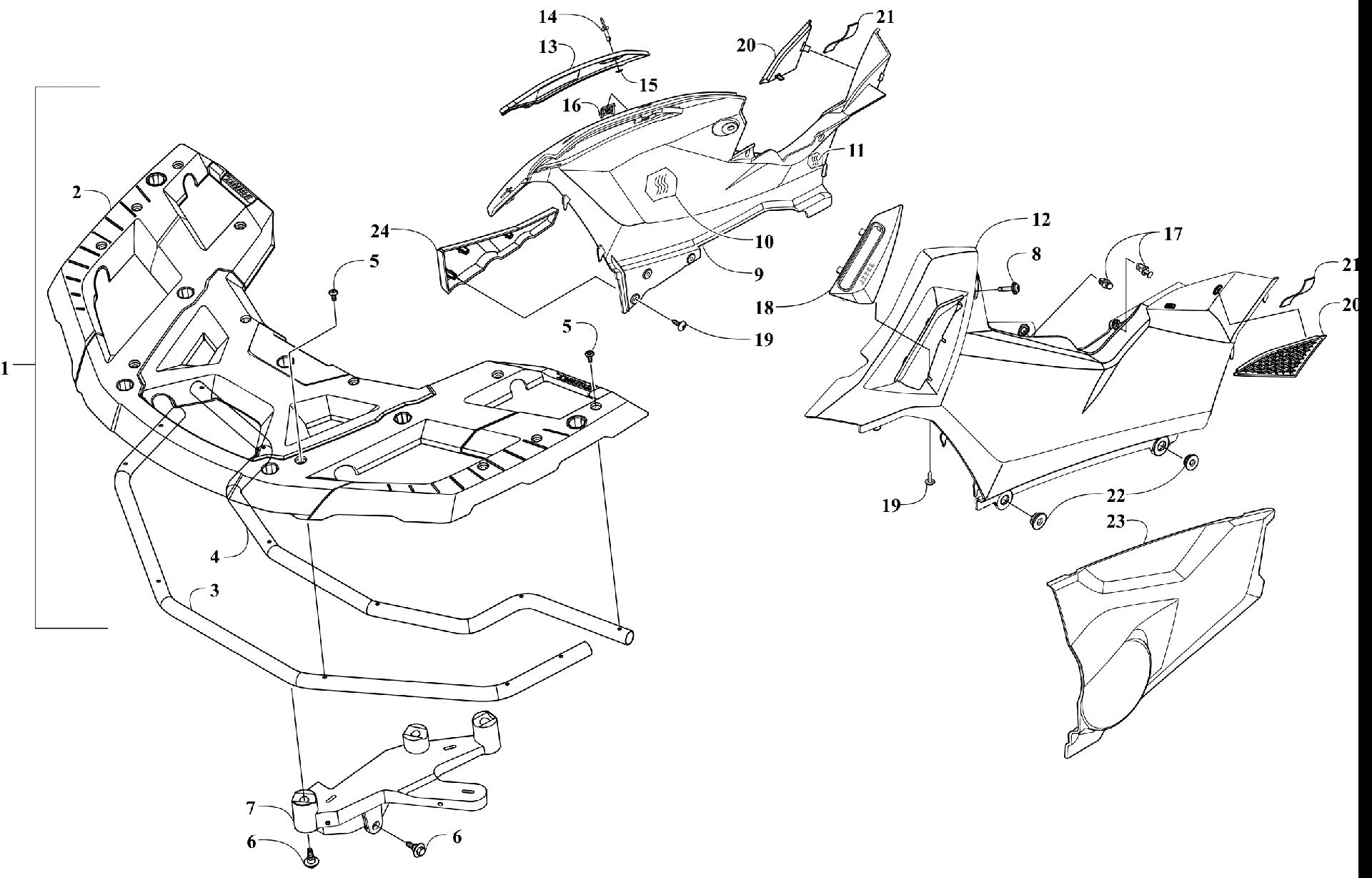

Схема передней части RACK AND SIDE PANEL ASSEMBLIES [302782] для ATV ALTERRA 700 XT EPS T3 GRAY [A2018XCT1P3TI]
Схема
Детали
![Передняя часть RACK AND SIDE PANEL ASSEMBLIES [302782]](/upload/schemas/63283460cff191.88953611.gif)
Номер
Наименование детали
Цена
1
Rack, Front - Assembly (inc. 2-5)(replaces 5506-675) art. 5506-840
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
TUBE,RACK-OUTER PERIMETER-PTD BLK art. 5506-671
По запросу
4
TUBE,RACK-INNER PERIMETER-PTD BLK art. 5506-592
По запросу
5
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
6
SCREW,SHOULDER-M8 X 12.7D X 12L art. 1423-280
По запросу
7
MOUNT,RACK FRONT-LH art. 4406-627
По запросу
7
MOUNT,RACK FRONT-RH art. 4406-626
По запросу
8
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
9
PANEL,SIDE-RH-DYNAMIC GRAY-ASSY (inc. 10-11) art. 7506-868
По запросу
10
SHIELD,RH PANEL art. 1412-108
По запросу
11
SHIELD,RH PANEL art. 1412-114
По запросу
12
Panel, Side - Upper - Left - Gray art. 7506-867
По запросу
13
Panel, PDM Access - Gray art. 7506-862
По запросу
14
Pin, Retaining art. 2623-003
от 1 130 ₽
15
Nut, Push art. 2623-004
от 1 130 ₽
16
Clip, Retaining art. 2623-005
от 1 130 ₽
17
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
18
GATE,SHIFT-AUTO-W/PARK art. 2402-218
По запросу
19
Screw, Self Tapping art. 1423-284
По запросу
20
VENT,PLASTIC-RH art. 4406-710
По запросу
20
VENT,PLASTIC-LH art. 4406-711
По запросу
21
Подкладка Arctic Cat art. 0617-556
По запросу
22
Втулка Arctic Cat art. 0423-678
от 326 ₽
23
PANEL,ENGINE COVER-LH art. 4406-579
По запросу
24
PANEL,ENGINE COVER-RH (550/700) art. 4406-578
По запросу
