модель 2018 года
- Модель 90
- Код модели ALTERRA 90 WHITE [A2018KXB2BUST]

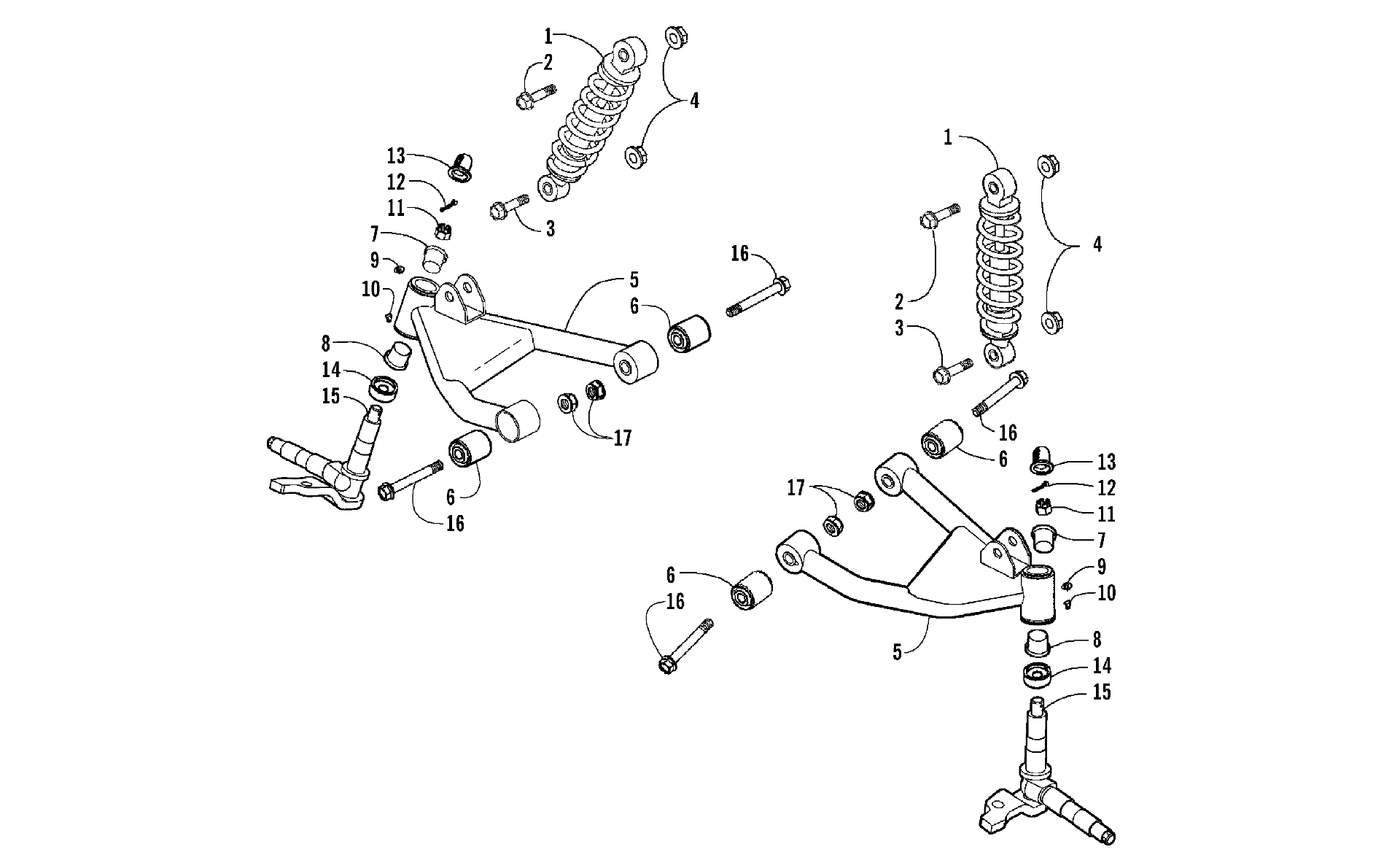

Схема узла передней подвески [302605] для ALTERRA 90 WHITE [A2018KXB2BUST]
Схема
Детали
![Узел передней подвески [302605]](/upload/schemas/632829b7e6cdb4.44593228.gif)
Номер
Наименование детали
Цена
1
CUSHION ASSY FR (WHITE) art. 3306-739
По запросу
2
BOLT FLANGE 10*40 art. 3307-068
По запросу
3
BOLT HEX 10*40 art. 3303-309
По запросу
4
NUT FLANGE 10MM art. 3307-058
По запросу
5
ARM ASSY L SWING (BLACK) (inc. two No. 6, one No. 7, one No. 8, one No. 9, and one No. 10) art. 3306-855
По запросу
5
ARM ASSY R SWING (BLACK) (inc. two No. 6, one No. 7, one No. 8, one No. 9, and one No. 10) art. 3306-854
По запросу
6
BUSH SWING ARM art. 3303-216
По запросу
7
BUSH SWING ARM UP art. 3303-218
По запросу
8
BUSH SWING ARM BOTTOM art. 3303-217
По запросу
9
Fitting, Grease art. 3303-393
По запросу
10
Cap, Grease Fitting art. 3303-394
По запросу
11
NUT FLANGE CASTLE 10MM art. 3303-329
По запросу
12
PIN SPLIT 2.0*20 art. 3303-337
По запросу
13
CAP SWING ARM art. 3303-219
По запросу
14
SEAL SWING ARM art. 3303-220
По запросу
15
SHAFT L STEERING art. 3303-180
По запросу
15
SHAFT R STEERING art. 3303-178
По запросу
16
BOLT FLANGE 10*50 art. 3304-595
По запросу
17
NUT U 10MM art. 3304-031
По запросу
