модель 2018 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 T3 BLACK [A2018THT4E3TP]

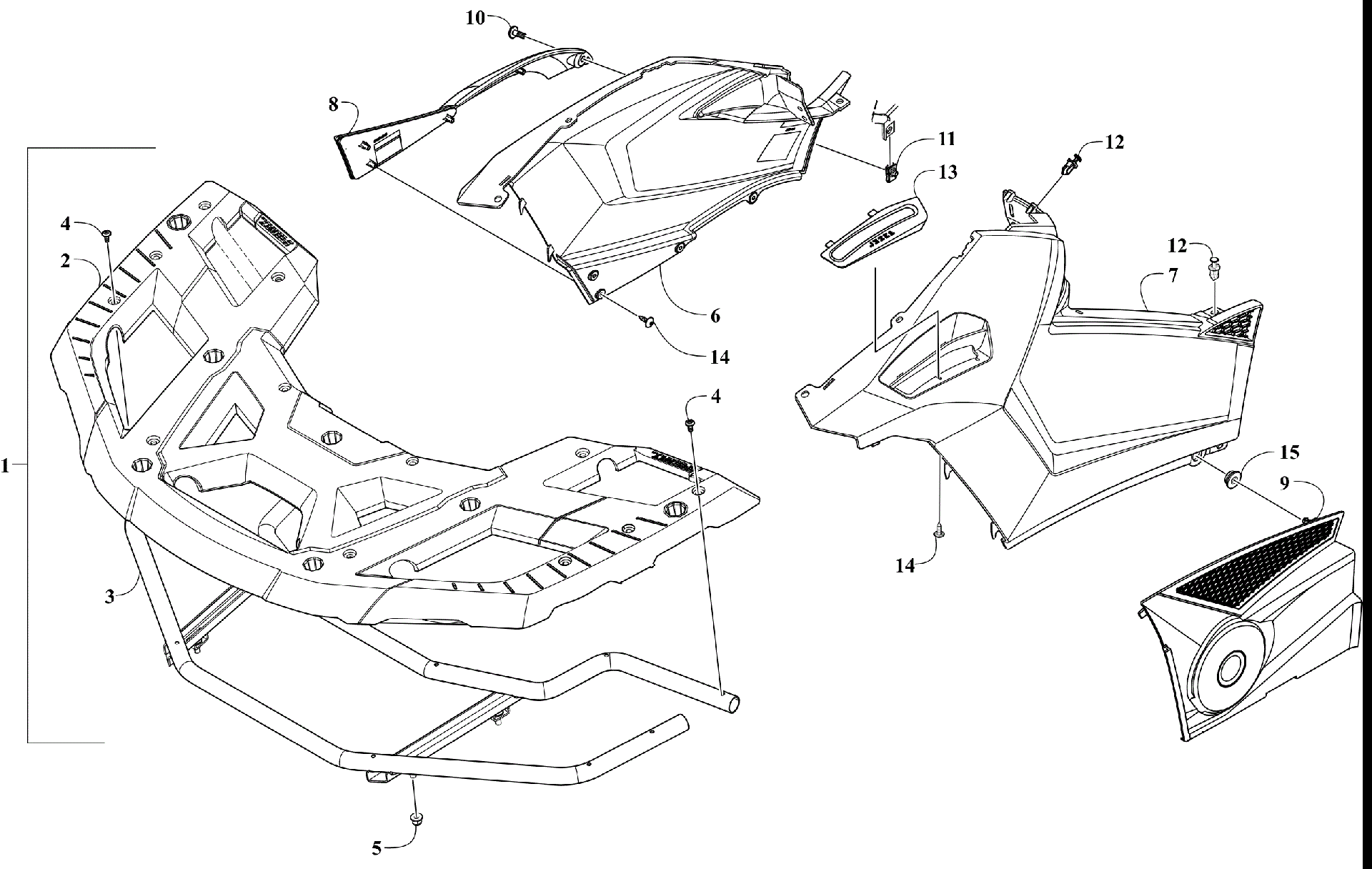

Схема передней части RACK AND SIDE PANEL ASSEMBLIES [302702] для ALTERRA TRV 700 T3 BLACK [A2018THT4E3TP]
Схема
Детали
![Передняя часть RACK AND SIDE PANEL ASSEMBLIES [302702]](/upload/schemas/63283441b59603.96387624.gif)
Номер
Наименование детали
Цена
1
Rack, Front (inc. 2-4)(replaces 7506-338) art. 7506-773
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
RACK,FRONT-PTD BLK(replaces 7506-337) art. 7506-773
По запросу
4
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
5
Nut, Hex art. 8432-802
По запросу
6
PANEL,SIDE-RH-HDPE-BLACK art. 5406-354
По запросу
7
PANEL,SIDE-LH-HDPE-BLACK art. 5406-355
По запросу
8
PANEL,ENGINE COVER-RH art. 5406-206
По запросу
9
PANEL,ENGINE COVER-LH art. 5406-209
По запросу
10
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
11
Клипса Arctic Cat art. 0423-577
от 168 ₽
12
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
13
SHIFT GATE art. 2402-327
По запросу
14
Screw, Self Tapping art. 1423-284
По запросу
15
Втулка Arctic Cat art. 0423-678
от 326 ₽
