модель 2019 года
- Модель 700 Mud Pro
- Код модели ALTERRA 700 MUD PRO LTD EPS BLUE [A2019MLT1PUSE]

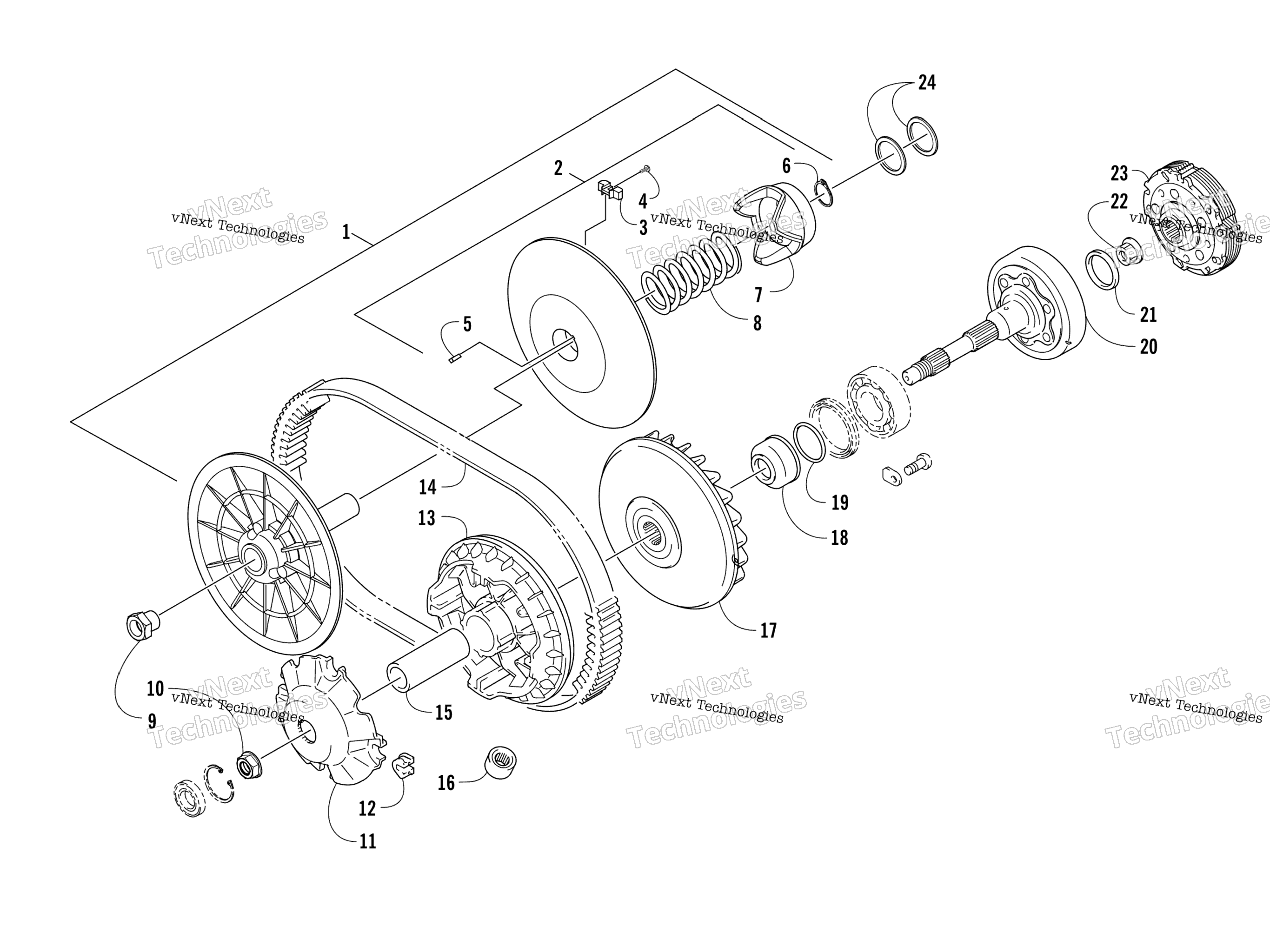

Схема трансмиссии Assembly для ALTERRA 700 MUD PRO LTD EPS BLUE [A2019MLT1PUSE]
Схема
Детали
Номер
Наименование детали
Цена
1
Вариатор ведомый Arctic Cat art. 0823-537
По запросу
2
PULLEY,DRIVEN-ASSY UNCALIBRATED (LP3) (inc. 3-6) art. 0823-554
По запросу
3
SHOE,CAM-DRIVEN PULLEY art. 0823-454
По запросу
4
Screw, Cam Shoe art. 0823-177
По запросу
5
KEY-1/4" art. 0823-383
По запросу
6
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
7
Cam art. 0823-382
По запросу
8
SPRING-DRIVEN CLUTCH art. 0823-348
По запросу
9
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
10
Гайка вариатора М20х1,5 Arctic Cat art. 0827-073
от 683 ₽
11
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
12
Слайдер вариатора art. 0823-277
от 490 ₽
13
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
14
Ремень вариатора Arctic Cat art. 0823-013
от 11 477 ₽
15
SPACER, MOVABLE DRIVE SHEAVE 93 -Z- art. 0823-360
По запросу
16
Грузик вариатора 28гр. Arctic Cat art. 0823-295
По запросу
17
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
18
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
19
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
20
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
21
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
22
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
23
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
24
SHIM,25X30X.9 art. 0828-174
По запросу
