модель 2019 года
- Модель XC 450
- Код модели ALTERRA XC 450 LOF GREEN [A2019KCK4CLFX]

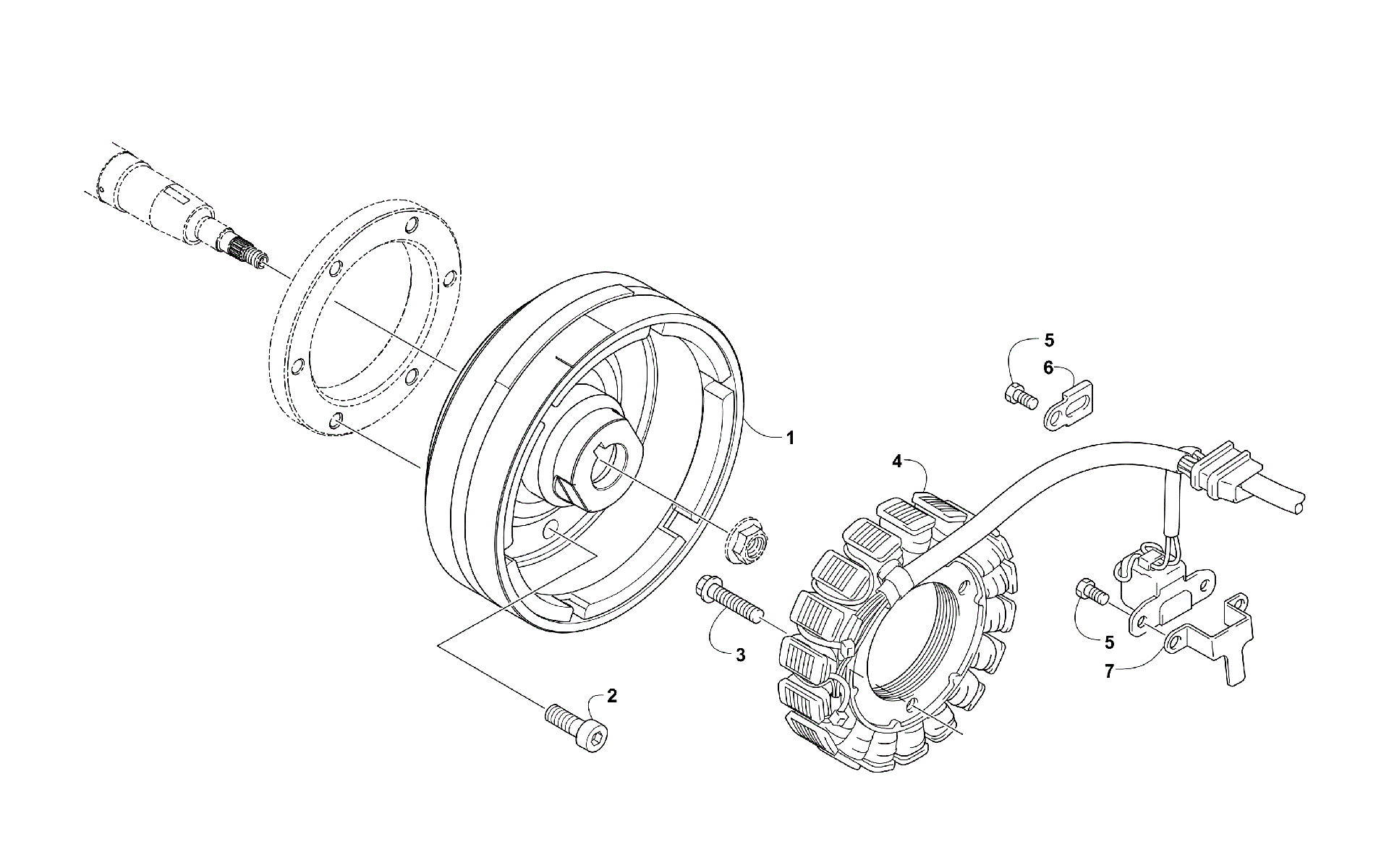

Схема магнето ASSEMBLY [303490] для ALTERRA XC 450 LOF GREEN [A2019KCK4CLFX]
Схема
Детали
![Магнето ASSEMBLY [303490]](/upload/schemas/6328383e3e9052.98601106.gif)
Номер
Наименование детали
Цена
1
Rotor/Flywheel art. 0802-057
По запросу
2
SCREW,HSH-M8X1.25X20 art. 0826-120
По запросу
3
BOLT FLANGE SH 6X32 art. 3305-945
По запросу
4
STATOR,IGNITION art. 3323-200
По запросу
5
BOLT HEX 5*12 (G) art. 3307-059
По запросу
6
CLAMP, MAGNETO art. 0802-003
По запросу
7
CLAMP, MAGNETO art. 0802-004
По запросу
