модель 2020 года
- Модель 570
- Код модели ALTERRA 570 DYNAMIC GRAY [A2020XAO4EUSI]

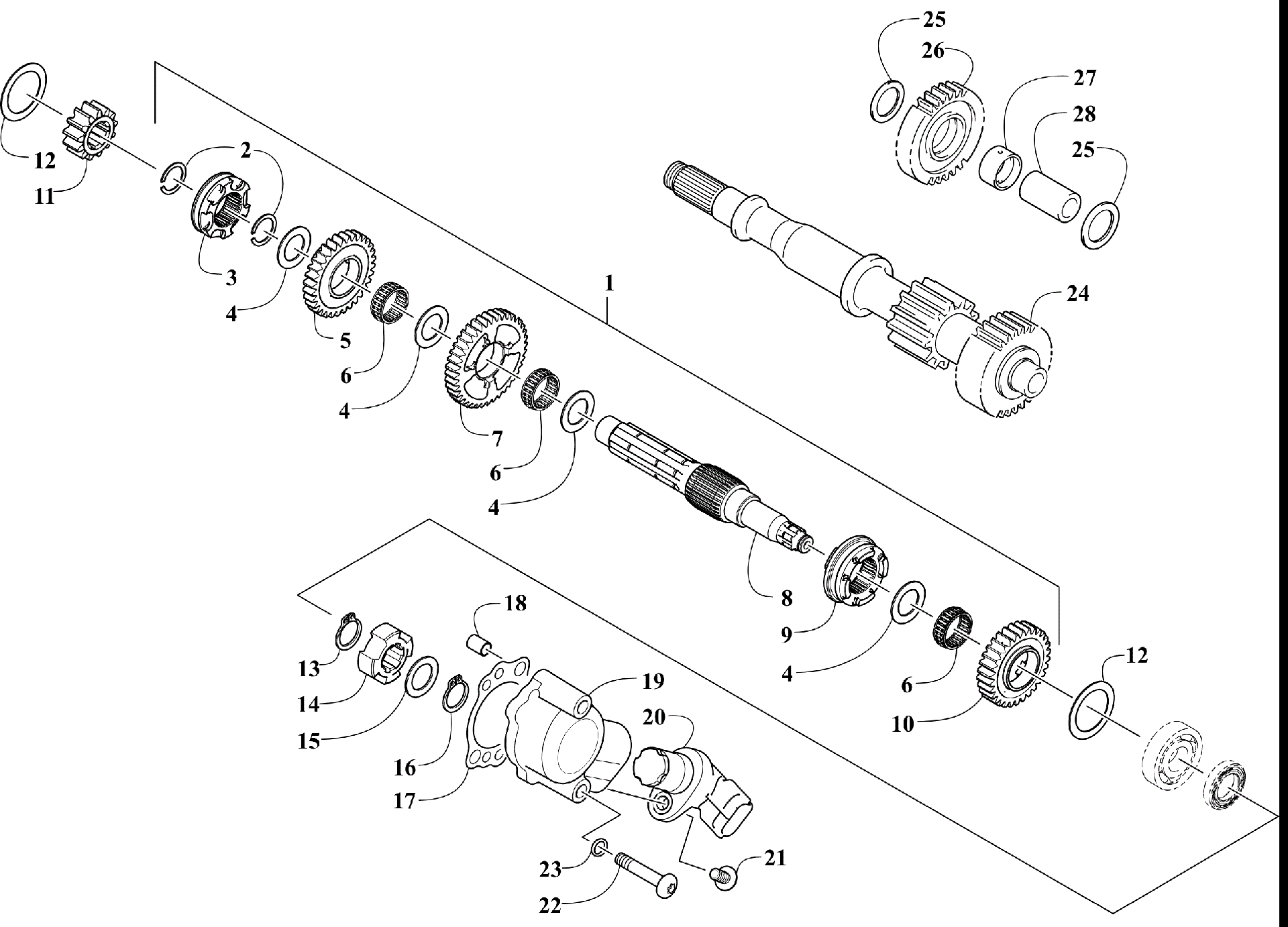

Схема узла вторичной передачи [303273] для ALTERRA 570 DYNAMIC GRAY [A2020XAO4EUSI]
Схема
Детали
![Узел вторичной передачи [303273]](/upload/schemas/63108778f41434.83780021.gif)
Номер
Наименование детали
Цена
1
COUNTERSHAFT ASSY (H) (inc. 2-10) art. 0822-163
По запросу
2
CIRCLIP,EXTERNAL-22.6X29X1.2 (H) art. 0831-110
По запросу
3
DOG,SLIDING-REVERSE (H) art. 0822-169
По запросу
4
Shim art. 0828-173
По запросу
5
Gear, Reverse Driven art. 0822-168
По запросу
6
Подшипник Arctic Cat art. 0832-121
По запросу
7
Шестерня КПП Arctic Cat art. 0822-167
от 6 584 ₽
8
COUNTERSHAFT,UC (H) art. 0822-166
По запросу
9
DOG,SLIDING-FORWARD (H) art. 0822-165
По запросу
10
GEAR,DRIVEN-HIGH (30T H) art. 0822-164
По запросу
11
GEAR,SPUR-13T-13T 20 DEGREES PA (PES) art. 0822-158
По запросу
12
Шайба регулировочная Arctic Cat art. 0828-019
от 725 ₽
13
Стопорное кольцо Arctic Cat art. 0831-040
от 168 ₽
14
Тригер датчика скорости Arctic Cat art. 0822-050
от 1 796 ₽
15
WASHER, THRUST art. 0828-069
По запросу
16
Стопорное кольцо Arctic Cat art. 0831-039
от 90 ₽
17
GASKET,ODOMETER DRIVE art. 0830-129
По запросу
18
Pin, Dowel art. 0829-023
По запросу
19
HOUSING, SPEEDO SENSOR art. 0822-049
от 2 290 ₽
20
Датчик скорости Arctic Cat art. 0430-121
По запросу
21
Screw, Machine art. 8468-620
По запросу
22
Винт Arctic Cat art. 8468-645
от 221 ₽
23
Сальник Arctic Cat art. 0830-155
от 420 ₽
24
Вал КПП Arctic Cat art. 0822-162
По запросу
25
Шайба шестерни трансмиссии Arctic Cat art. 0828-016
от 630 ₽
26
GEAR,REVERSE IDLER (H) art. 0822-170
По запросу
27
Втулка Arctic Cat art. 0822-012
от 2 510 ₽
28
Вал шестерни вторичного вала КПП Arctic Cat art. 0822-015
от 3 329 ₽
